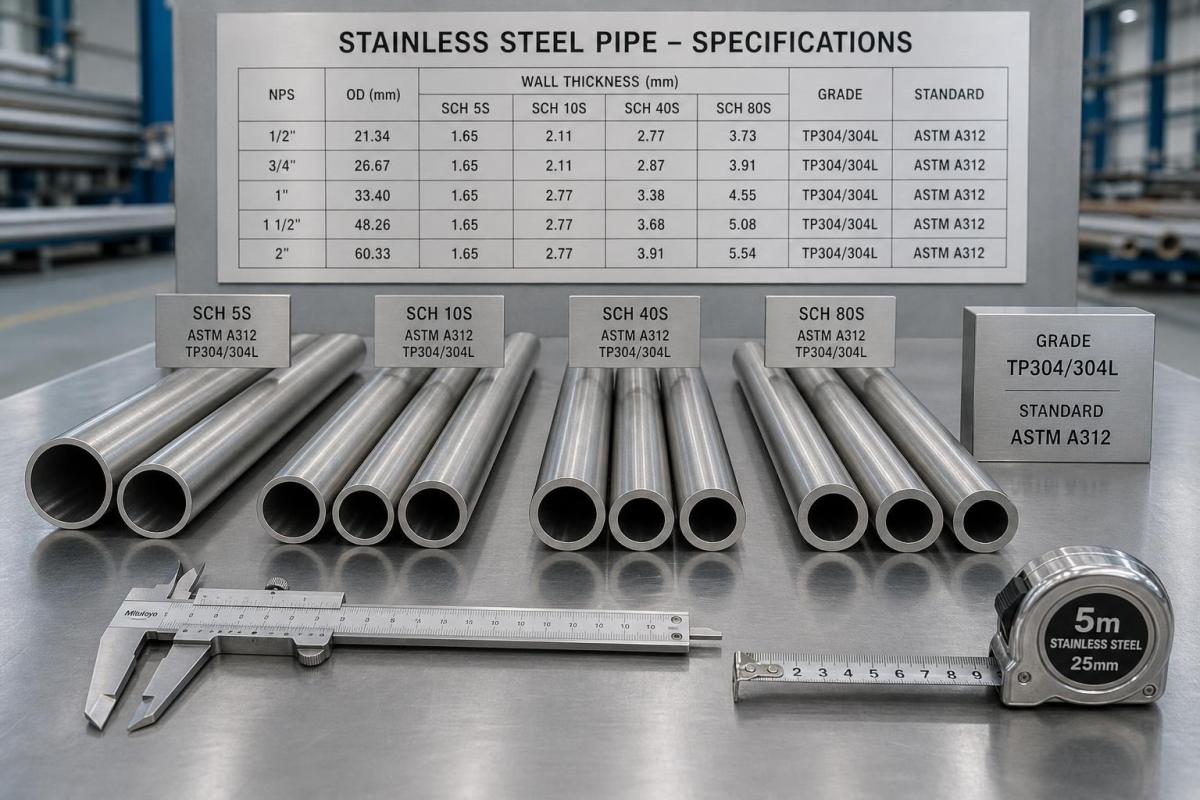

Especificaciones de las tuberías de acero inoxidable: cómo interpretar tamaños, cédulas y grados

La parte que más confusión genera en las especificaciones de las tuberías de acero inoxidable es que el marcado parece preciso, pero cada elemento describe una dimensión diferente de su idoneidad. Una tubería marcada como 2" Sch 40 ASTM A312 TP304 no indica una sola cosa. Indica cómo se denomina la tubería en la práctica comercial, qué espesor tiene la pared en relación con su diámetro, qué norma de fabricación y ensayo se aplica y a qué grado de acero inoxidable pertenece el material. Si se interpreta incorrectamente alguno de estos elementos, el comprador puede recibir una tubería técnicamente “correcta” sobre el papel, pero inadecuada para el entorno de servicio, los requisitos de presión, el procedimiento de soldadura o el método de fabricación previstos.

Por eso, la evaluación técnica rara vez comienza por el precio o incluso por el grado del material por sí solo. Comienza por interpretar la cadena completa de especificaciones en su contexto. En proyectos estructurales, industriales y de fabricación, las tuberías de acero inoxidable suelen seleccionarse equilibrando la resistencia a la corrosión, el rendimiento mecánico, la compatibilidad dimensional, el cumplimiento de los códigos y el coste. La especificación es la forma abreviada de expresar ese equilibrio.

La primera trampa es la palabra “tamaño”. En la terminología de tuberías, el tamaño nominal de tubería, el diámetro exterior, el diámetro interior y el espesor de pared están relacionados, pero no son intercambiables. El Nominal Pipe Size, o NPS, es un sistema de designación y no una medición directa del diámetro exterior real en todos los casos. Para muchos tamaños habituales, el diámetro exterior está fijado por tablas normativas, mientras que el diámetro interior cambia según la cédula. Por eso, cuando alguien compara dos tuberías de acero inoxidable de 2 pulgadas, puede estar hablando del mismo diámetro exterior, pero de espesores de pared y capacidades de flujo muy diferentes.

La cédula es el punto donde se producen muchos errores de abastecimiento. Sch 10, Sch 40 y Sch 80 no son niveles de calidad. Son series de espesores de pared. Una cédula más alta generalmente significa una pared más gruesa, lo que afecta la resistencia a la presión, la rigidez, el peso, el aporte térmico de soldadura y el coste total. En los sistemas de tuberías de acero inoxidable, Sch 10 y Sch 10S suelen utilizarse en aplicaciones de menor presión o centradas en la resistencia a la corrosión, porque el coste del acero inoxidable aumenta rápidamente con un mayor espesor de pared. Sch 40S sigue siendo una opción intermedia habitual. El punto clave es que la cédula debe adecuarse a la presión de diseño, la sobreasignación por corrosión, las cargas mecánicas y el método de unión, y no elegirse por costumbre.

Aquí también es importante la “S”. En las normas para tuberías de acero inoxidable, cédulas como 10S o 40S están vinculadas a las dimensiones de las tuberías de acero inoxidable conforme a ASME y referencias relacionadas. En algunos tamaños, los valores coinciden estrechamente con las cédulas del acero al carbono, y en otros no. Tratar Sch 40 y Sch 40S como automáticamente idénticas es una simplificación que puede generar errores de adquisición, especialmente cuando el ajuste de accesorios y paredes se controla estrictamente.

Qué indica realmente el grado

Cuando los ingenieros solicitan tuberías de acero inoxidable 304 o 316, normalmente se refieren primero al comportamiento frente a la corrosión, no solo a la resistencia. El grado 304 es la opción austenítica habitual para la fabricación general, la conducción de agua, los equipos relacionados con alimentos en entornos adecuados y muchas aplicaciones arquitectónicas o industriales. El grado 316 contiene molibdeno, que generalmente mejora la resistencia en entornos con cloruros o más agresivos. Esto no significa que el 316 sea siempre necesario ni que el 304 sea inseguro por defecto. Significa que el medio de servicio, la temperatura, los productos químicos de limpieza y el ciclo de exposición deben comprenderse antes de fijar el grado.

Existen otras diferencias ocultas detrás de la designación del grado. TP304 y TP304L, por ejemplo, son materiales estrechamente relacionados, pero el grado bajo en carbono “L” suele preferirse cuando se requiere soldadura, ya que reduce el riesgo asociado a la sensibilización en la zona afectada por el calor. Los evaluadores técnicos suelen analizar si el proyecto necesita una mejor soldabilidad, un mayor rendimiento frente a la corrosión después de la fabricación o una referencia normativa específica. Leer únicamente “304” sin comprobar la designación completa del material deja demasiados aspectos sin definir.

Lo mismo se aplica a las categorías de acero inoxidable dúplex, ferrítico o martensítico, aunque muchos casos generales de adquisición industrial se centran principalmente en los grados austeníticos. En la práctica, el grado debe interpretarse como una decisión sobre la familia del material vinculada a las condiciones de servicio, no como una denominación genérica de calidad superior.

Las normas no son un simple adorno del certificado del fabricante

Una especificación de tubería de acero inoxidable está incompleta sin la norma aplicable. ASTM A312 es una de las normas más habituales para tuberías de acero inoxidable austenítico sin soldadura, soldadas y sometidas a un intenso trabajo en frío, destinadas a servicios de alta temperatura y servicios corrosivos generales. Pueden aplicarse otras normas dependiendo de si el requisito corresponde a tubos mecánicos, servicios sanitarios, tuberías a presión o uso estructural. Las referencias ASTM, ASME, EN, JIS y GB no son etiquetas intercambiables. Definen los rangos de composición química permitidos, las tolerancias dimensionales, los requisitos de ensayo, los métodos de fabricación y los criterios de aceptación.

Esto es importante en el abastecimiento internacional. Un comprador puede recibir ofertas que parecen equivalentes porque el nombre del grado resulta familiar, aunque la norma aplicable sea diferente. Un proveedor puede cotizar una tubería conforme a ASTM A312 y otro conforme a una norma local o alternativa con tolerancias o requisitos de ensayo distintos. Para un evaluador técnico, la cuestión no es si una norma es “buena”, sino si coincide con la especificación del proyecto, el entorno normativo y el plan de inspección posterior.

Los fabricantes que atienden mercados de exportación suelen trabajar con varias familias de normas. Las empresas con experiencia en el cumplimiento de ASTM, EN, JIS y GB generalmente facilitan el trabajo cuando un proyecto requiere revisar planos, evaluar materiales sustitutos o preparar documentación regional mixta. Para un fabricante y exportador chino de acero estructural, esta familiaridad con distintas normas suele ser tan importante como la capacidad de producción, porque muchos problemas de adquisición surgen durante la interpretación y no durante la fabricación.

Cómo interpretar una designación completa de tubería

Una forma práctica de interpretar las especificaciones de las tuberías de acero inoxidable es dividir la designación en cuatro preguntas:

Una vez aclarados esos cuatro puntos, el resto de la revisión se vuelve más sistemático. El acabado superficial, la construcción sin soldadura o soldada, los certificados de ensayo, el estado del tratamiento térmico y la preparación especial de los extremos pueden comprobarse después como aspectos secundarios, aunque igualmente importantes.

En las actividades de adquisición, este método ayuda a separar las diferencias técnicas reales del ruido de las cotizaciones. También evita la situación habitual en la que dos proveedores parecen cotizar el mismo material, pero en realidad están calculando precios para espesores de pared, normas o métodos de fabricación diferentes.

Una disciplina similar se aplica al revisar productos de acero relacionados utilizados en el mismo paquete de proyecto. Por ejemplo, un comprador civil o industrial que compare sistemas de tuberías también puede estar adquiriendo materiales de refuerzo o estructurales, como alambrón, para cimentaciones, vigas, losas u obras públicas. En esos casos, la lógica de evaluación es familiar aunque cambie la forma del producto: el grado, el rango de tamaños, el proceso de fabricación, las tolerancias, el estado superficial y el cumplimiento de normas como ASTM, JIS, GB, BS o ISO influyen en que el acero entregado coincida con la intención de diseño. El producto puede ser diferente de una tubería de acero inoxidable, pero el método de interpretación es el mismo.

Malentendidos que distorsionan las decisiones técnicas

Un malentendido habitual es pensar que una tubería más gruesa siempre es la opción más segura. Puede ser más segura en algunos casos de presión, pero también aumenta el peso, el coste, el tiempo de soldadura y, en ocasiones, el uso innecesario de material. Si la verdadera preocupación es la corrosión, mejorar el grado puede resolver el problema de forma más eficaz que aumentar simplemente la cédula.

Otro error es suponer que el acero inoxidable no requiere mantenimiento. Las tuberías de acero inoxidable resisten la corrosión, pero no todos los grados ofrecen el mismo rendimiento en condiciones con abundancia de cloruros, ácidas o de alta temperatura. Las condiciones de rendija, el servicio estancado, unas prácticas de fabricación deficientes y la contaminación causada por la manipulación con acero al carbono aún pueden generar riesgos de fallo. Por eso, la especificación debe revisarse junto con la descripción del servicio y no como una selección de material aislada.

También existe confusión entre tubería y tubo. En la conversación cotidiana suelen mezclarse, pero en las compras técnicas la diferencia es importante. La tubería suele especificarse mediante el tamaño nominal y la cédula para servicios de fluidos o presión. El tubo se especifica con mayor frecuencia mediante el diámetro exterior exacto y el espesor de pared, especialmente cuando son fundamentales la precisión dimensional o el ajuste estructural. Si el plano requiere una tubería y el proveedor cotiza tubos, la sustitución debe comprobarse y no darse por aceptable.

Qué deben verificar los evaluadores técnicos antes de aprobar

El método de revisión más fiable consiste en contrastar la especificación con la aplicación. Hay que determinar qué medio transportará la tubería, qué rango de temperaturas experimentará, si se requiere soldadura, si la línea estará sometida a presión y qué código o norma de proyecto regula la aceptación. Después, se debe confirmar la designación del material hasta el nivel de la norma y la cédula. En proyectos internacionales, también hay que comprobar que la documentación del fabricante, el alcance de la inspección y el formato del marcado coincidan con los requisitos del propietario.

En el suministro de exportación, la uniformidad es casi tan importante como el cumplimiento nominal. Un proveedor competente debe poder explicar no solo que una tubería es de acero inoxidable, sino también por qué se ofrece una determinada combinación de norma, grado y cédula, qué tolerancias se aplican y qué sustituciones son o no equivalentes. Este nivel de claridad reduce el intercambio de consultas que suele retrasar las aprobaciones.

Por eso, al interpretar las especificaciones de las tuberías de acero inoxidable, no hay que tratar la cadena de códigos como una etiqueta que se descifra una vez y se olvida. Debe leerse como una declaración técnica. El tamaño define el ajuste, la cédula define la pared, el grado define el comportamiento de la aleación y la norma define el reglamento aplicable. Si alguno de estos cuatro elementos es ambiguo, la especificación no está preparada para tomar una decisión de compra con confianza.
