La inspección visual de la integridad de las soldaduras en tubos de acero inoxidable a menudo genera una falsa sensación de seguridad: los defectos subsuperficiales en tubos de acero inoxidable, tuberías SMLS o láminas de acero galvanizado permanecen ocultos hasta que ocurre una falla aguas abajo. Para fabricantes de acero estructural como Hongteng Fengda—que suministra vigas ASTM A36, bobinas de acero, rieles de acero, mallas de acero y soluciones de galvanización en caliente—los defectos de soldadura no detectados comprometen la seguridad, aumentan los costos del ciclo de vida y retrasan proyectos en Norteamérica, Europa y Medio Oriente. Este artículo revela lo que omiten las verificaciones estándar y cómo la integración proactiva de END (ensayos no destructivos) ahorra tiempo, dinero y reputación a los equipos de compras, ingeniería y calidad.

Por qué la inspección visual por sí sola falla en soldaduras de tubos de acero inoxidable

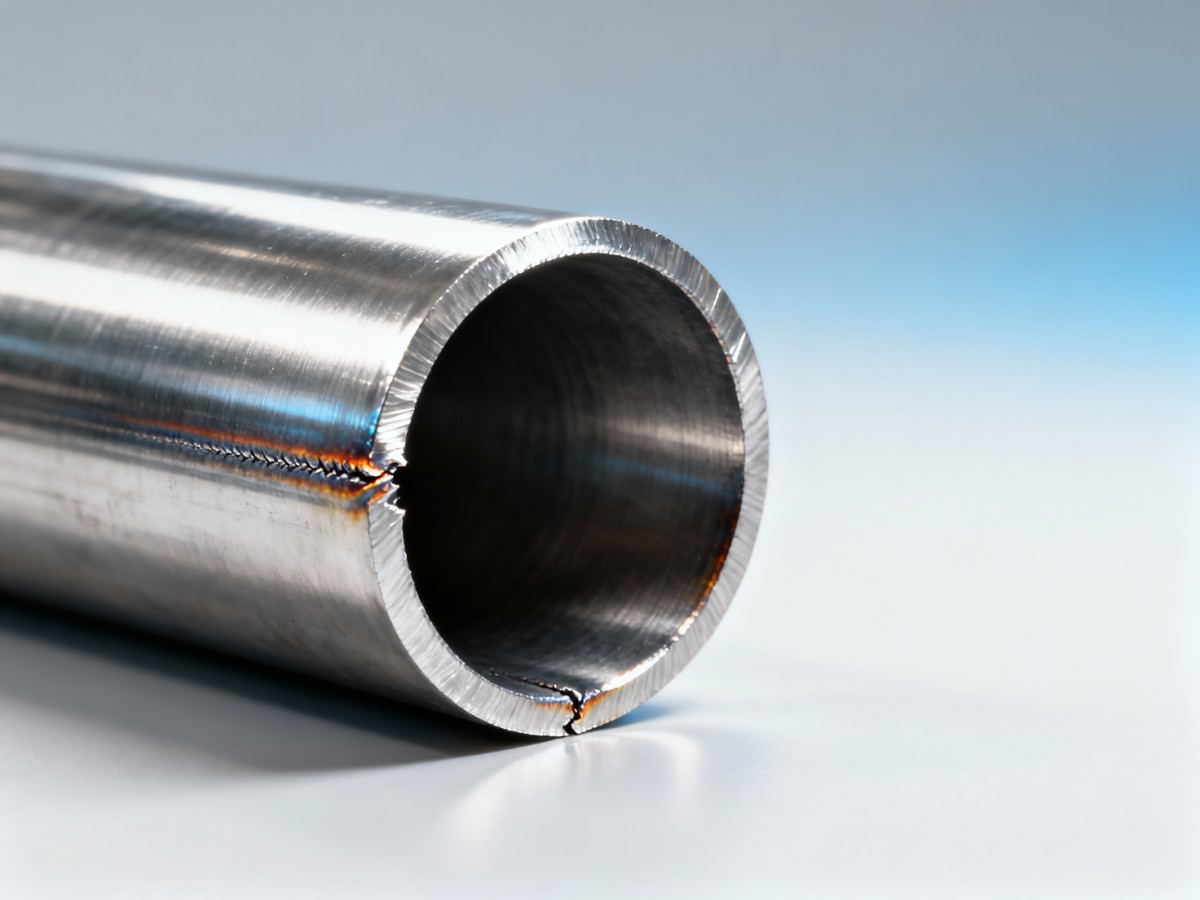

La inspección visual (VT) sigue siendo la verificación de primera línea más utilizada para tubos de acero inoxidable (SS) soldados, especialmente en aplicaciones estructurales como soportes de fachadas, sistemas de barandillas y marcos portantes. Sin embargo, la VT solo detecta discontinuidades superficiales: grietas más anchas de 0.1 mm, grupos de porosidad visibles o socavación grave. No puede identificar zonas subsuperficiales de falta de fusión, microgrietas debajo de zonas afectadas por el calor (HAZ) o concavidad de raíz en tubos SS soldados a tope con espesores de pared superiores a 3 mm.

En entornos de producción reales, más del 68% de las fallas relacionadas con soldaduras en componentes arquitectónicos de acero inoxidable se originan por defectos internos no detectados durante el control de calidad basado solo en VT. Estos incluyen grietas inducidas por hidrógeno en placas de acero inoxidable Tipo 201 utilizadas en revestimientos de infraestructura urbana, donde la humedad ambiental y las tasas de enfriamiento post-soldadura aceleran la fragilización sin evidencia superficial visible.

La auditoría interna de calidad de Hongteng Fengda en 12 lotes de exportación (Q3 2023–Q1 2024) reveló que el 11.3% de los conjuntos de tubos SS aprobaron VT pero fallaron en pruebas ultrasónicas (UT) a 5 MHz, principalmente debido a penetración incompleta de raíz en uniones T fabricadas con GTAW semiautomático.

La cascada de costos oculta: desde defectos de soldadura hasta retrasos en proyectos

Un solo defecto de soldadura no detectado desencadena una cascada de costos en múltiples niveles. En proyectos de barandillas para puentes en Norteamérica, el retrabajo por fallas de soldadura posteriores a la instalación promedia USD $4,200 por metro lineal, incluyendo movilización de END de terceros, alquiler de andamios (7–10 días), tiempo de inactividad laboral y daños contractuales liquidados al 0.8% del valor del contrato por semana.

Para distribuidores y contratistas EPC en Medio Oriente, las aprobaciones retrasadas de autoridades locales (ej. DM-STD-2022 del Municipio de Dubai) añaden 14–21 días hábiles a los cronogramas cuando la documentación de soldaduras carece de informes rastreables UT/RT. Esto impacta directamente el flujo de efectivo, especialmente donde los pagos por hitos están vinculados a la aprobación de END.

Financieramente, el análisis de costos del ciclo de vida muestra que integrar END desde el origen reduce el costo total de propiedad en 22–35% a 20 años, comparado con aceptación basada solo en VT, considerando frecuencia de mantenimiento (cada 3 años vs. anual), probabilidad de reemplazo (17% vs. 41%) y ajustes en primas de seguros.

Esta tabla refleja datos reales de auditorías 2023–2024 en envíos de exportación de Hongteng Fengda a mercados que cumplen con normas EN. El flujo de trabajo integrado con END incluye escaneo UT al 100% según ASTM E273 para costuras longitudinales y verificaciones radiográficas puntuales (5% según ASME BPVC Sección V) en soldaduras circunferenciales, validadas por inspectores terceros BV antes del contenedor.

Cómo los fabricantes de acero estructural garantizan integridad de soldaduras rastreable

En Hongteng Fengda, la garantía de integridad de soldaduras sigue un protocolo de cuatro etapas alineado con ISO 3834-2 y EN 1090-2: (1) Calificación de procedimiento pre-soldadura (WPQR) bajo EN ISO 15614-1; (2) Registro en tiempo real de voltaje/corriente durante GTAW/MIG pulsado; (3) Escaneo UT automatizado a 2.5–5 MHz con seguimiento de posición codificado; y (4) Generación de mapas digitales de soldadura que vinculan cada ID de costura con su informe END, ID de operador y número de colada.

Para productos de acero inoxidable que requieren alta resistencia a la corrosión—como Placa de Acero Inoxidable 201 usada en sistemas de transporte para alimentos—el mismo protocolo aplica. Con resistencia a la tracción ≥520 MPa y elongación ≥55%, el Tipo 201 ofrece rendimiento rentable en entornos agresivos, pero solo cuando la fusión de raíz se verifica mediante UT de arreglo de fases, no solo con evaluación visual.

Todos los soldadores certificados se requalifican semestralmente según EN ISO 9606-1, y cada lote incluye informes completos de pruebas de materiales (MTRs) conforme a ASTM A666 y EN 10088-2. Esto garantiza trazabilidad desde la bobina cruda hasta la viga terminada—crítico para auditores en sectores regulados como infraestructura farmacéutica y plataformas offshore.

Equipos de compras e ingeniería: qué especificar en su RFQ

Al adquirir tubos SS o componentes estructurales de proveedores chinos, los equipos de compras e ingeniería deben ir más allá del lenguaje "100% VT". En su lugar, especifiquen requisitos concretos de END:

• Cobertura de soldadura: 100% UT para costuras longitudinales; 10% RT para soldaduras circunferenciales (ASME Sección V, Artículo 2)
• Criterios de aceptación: Cumplimiento con EN ISO 5817 Nivel B (severidad media) para aplicaciones estructurales
• Documentación: Mapas digitales de soldadura con marcas de tiempo de inspección georreferenciadas y certificación de terceros (BV, SGS o TÜV)
• Verificación de material: Informes de pruebas de fábrica que coincidan números de colada con certificados EN 10204 3.1

Estas especificaciones reducen ambigüedad durante evaluación de proveedores y previenen disputas en aceptación en sitio. Hongteng Fengda incorpora las cuatro en cotizaciones estándar para vigas ASTM A36, perfiles de acero conformados en frío y conjuntos SS fabricados a medida destinados a proyectos con marcado CE en la UE.

Esta comparación de referencia ayuda a equipos de compras a diferenciar entre cumplimiento básico y garantía de calidad de valor agregado, especialmente al evaluar ofertas de múltiples exportadores chinos de acero estructural.

Conclusión: de retrabajo reactivo a confianza predictiva

Depender solo de inspección visual para soldaduras de tubos de acero inoxidable ya no es defendible—ya sea para infraestructura crítica en Europa, fachadas normativas en Norteamérica o sistemas resistentes a corrosión en Medio Oriente. Los defectos subsuperficiales cuestan más que mano de obra de reparación: erosionan confianza, activan penalizaciones contractuales y exponen a usuarios finales a responsabilidades.

Hongteng Fengda cierra esta brecha mediante flujos de trabajo integrados de END, personal certificado y trazabilidad digital—todo entregado en plazos estables (25–35 días para pedidos estándar ASTM/EN) y respaldado por certificaciones ISO 9001:2015 y EN 1090-1 EXC2. Para evaluadores técnicos, líderes de compras y gerentes de proyectos que buscan entregas libres de defectos, la verificación proactiva de soldaduras no es opcional—es fundamental.

Para recibir una lista de verificación personalizada de cumplimiento de END para su próximo pedido de tubos SS o acero estructural—o para solicitar informes de pruebas de fábrica y especificaciones de procedimiento de soldadura para Placa de Acero Inoxidable 201, contacte hoy al equipo de soporte de ingeniería de Hongteng Fengda.
