En el diseño de estructuras de acero, incluso las desviaciones menores en las tolerancias de los tubos de acero sin costura pueden comprometer significativamente las clasificaciones de presión, los márgenes de seguridad y la integridad del sistema, especialmente en aplicaciones críticas como petróleo y gas, generación de energía o infraestructuras de gran altura. Como fabricante y exportador confiable de acero estructural de China, Hongteng Fengda garantiza el cumplimiento preciso de los estándares ASTM, EN y GB en todos sus productos de tubos de acero sin costura, precios de tubos de acero inoxidable, placas de acero al carbono y conductos de acero galvanizado. Ya sea que sea un gerente de proyecto evaluando barras de refuerzo para especificaciones de cimentación, un especialista en adquisiciones comparando precios de tubos de acero inoxidable o un ingeniero de control de calidad verificando la precisión dimensional, comprender los impactos de las tolerancias es esencial para la mitigación de riesgos, el control de costos y el rendimiento a largo plazo.

Por qué las tolerancias de los tubos sin costura dictan directamente la integridad de la clasificación de presión

La clasificación de presión no es un valor abstracto: es un límite derivado matemáticamente basado en la ecuación de Barlow: P = 2St/D, donde el espesor de la pared (t) es proporcional linealmente a la presión interna permitida (P). Una desviación de ±0,12 mm en el espesor nominal de la pared de un tubo ASTM A106 Grado B de 10 mm de espesor se traduce en un cambio de ±1,2% en la presión de estallido calculada. En servicio de alta presión (por ejemplo, líneas de gas ácido de 15,000 psi), esa pequeña diferencia puede reducir el margen de seguridad de 3,0× a 2,7×, superando los umbrales regulatorios bajo ASME B31.4 e ISO 13623.

La inconsistencia dimensional también desencadena modos de falla secundarios: una ovalidad >0,8% causa una distribución de tensión no uniforme en las uniones de brida; una falta de redondez superior al 1,5% acelera el agrietamiento por fatiga bajo carga térmica cíclica. Estas no son preocupaciones teóricas: las auditorías de campo de DNV GL muestran que el 23% de los cierres no planificados en instalaciones de midstream se deben a desajustes de ensamblaje relacionados con tolerancias.

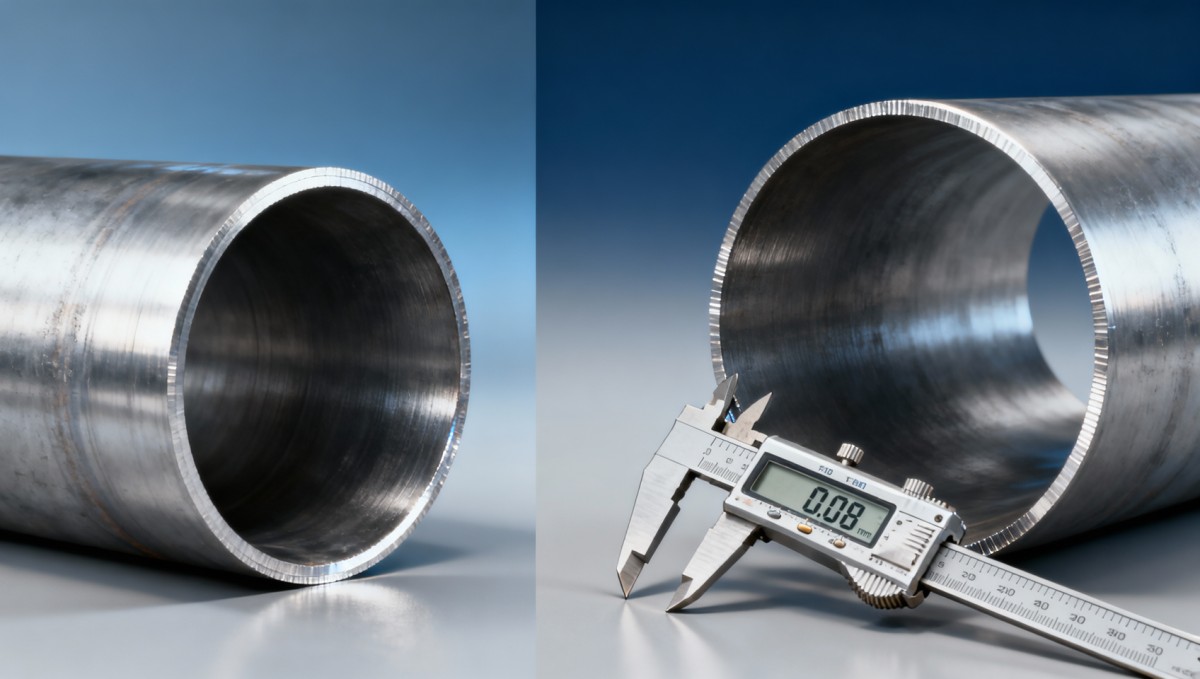

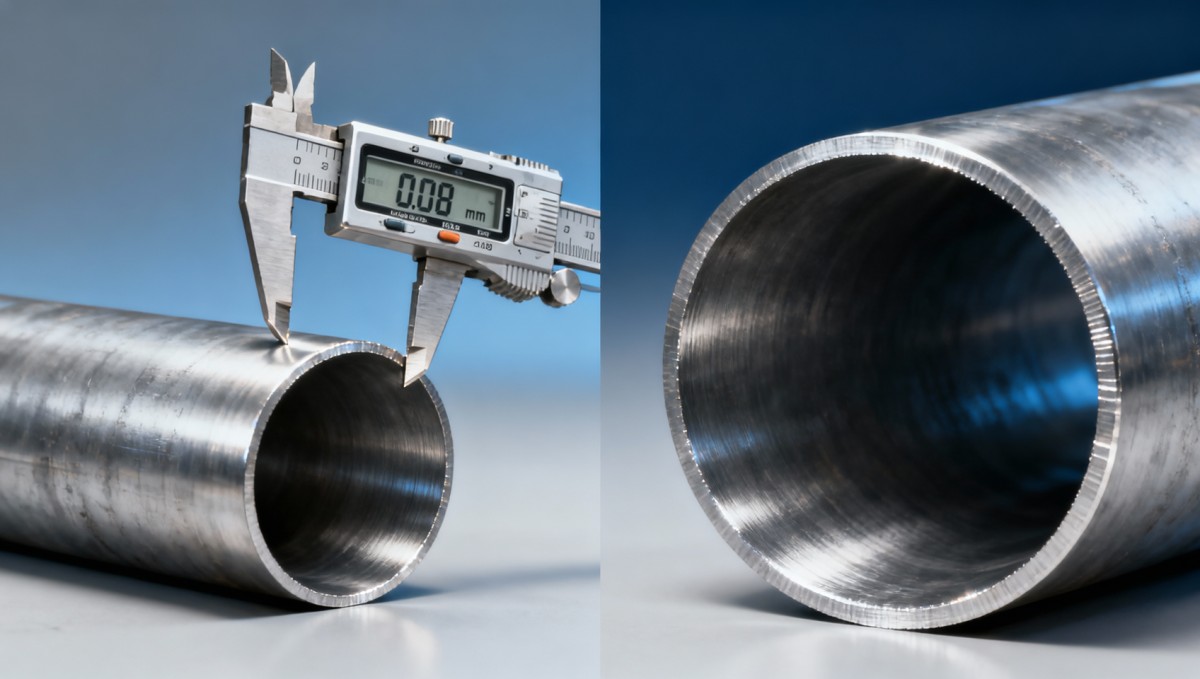

Hongteng Fengda aplica inspección con micrómetro guiado por láser en el 100% de los lotes de tubos sin costura, validando el espesor de la pared según los requisitos del Anexo A de ASTM A530. Nuestro protocolo de control de calidad incluye pruebas hidrostáticas a 1,5× la presión de diseño con mapeo ultrasónico en tiempo real de la pared, garantizando que cada metro cumpla con una tolerancia de espesor ≤±0,08 mm para tubos con un diámetro exterior de hasta 219 mm.

Bandas de tolerancia críticas en los estándares clave

Las definiciones de tolerancia varían significativamente, no solo entre estándares, sino también entre categorías de tubos (acabado en caliente vs. estirado en frío), dimensiones y grados de material. Por ejemplo, ASTM A106 permite una variación de espesor de pared de ±12,5% para tubos acabados en caliente, pero reduce a ±10% para variantes estiradas en frío. EN 10216-2 exige ±10% para P235GH pero permite ±12,5% para P355NH, reflejando compensaciones entre resistencia a la fluencia y ductilidad.

El desalineamiento ocurre cuando los equipos de adquisiciones asumen que "cumplir con ASTM" significa consistencia universal. Un tubo pedido según ASTM A53 puede tener una tolerancia de pared de ±12,5%, mientras que el mismo servicio bajo ASME B31.8 requiere una verificación más estricta según la Sección 434.2.2, lo que hace que la certificación dimensional de terceros sea no negociable para proyectos de transmisión de grado.

A continuación se presenta un resumen comparativo de las tolerancias dimensionales clave para tubos de acero al carbono sin costura utilizados en aplicaciones estructurales y de proceso:

Observe la tendencia de endurecimiento: el estándar chino GB impone un control de ovalidad más estricto (≤0,6%) que ASTM o EN para rangos de diámetro exterior equivalentes, un reflejo de las demandas de infraestructura doméstica para resistencia sísmica y resistencia a la fatiga de alto ciclo. Esto hace que los tubos compatibles con GB/T sean cada vez más preferidos para risers de plataformas offshore y conductos de ventilación de túneles de metro.

Cómo las desviaciones de tolerancia se convierten en riesgos a nivel de proyecto

Un espesor de pared 0,15 mm por debajo del tamaño rara vez falla de forma aislada, pero inicia una reacción en cadena. Cuando se combina con una sobretolerancia de refuerzo de soldadura (+0,8 mm), la reducción efectiva del diámetro interior supera los 0,5 mm, aumentando la velocidad de flujo en un 3,2% en una línea DN200. Eso acelera las tasas de erosión-corrosión en un 27% en entornos saturados con CO₂ (según el modelo NACE SP0106), reduciendo la vida útil de 25 a 18 años.

Las decisiones de adquisición agravan el riesgo: seleccionar tubos de menor precio sin revisar los informes de prueba de fábrica (MTR) puede aceptar inadvertidamente una tolerancia de ±12,5% en una línea que requiere cumplimiento con ASME Sección VIII Div. 1, lo que desencadena una reclasificación obligatoria, costosas reparaciones en campo o rechazo durante la inspección de terceros.

Hongteng Fengda incorpora la validación de tolerancias en nuestro flujo de trabajo de ingeniería OEM. Para clientes que especifican curvas personalizadas o conexiones de transición, precalculamos el peor caso de acumulación dimensional usando simulación Monte Carlo, entregando informes certificados de conformidad dimensional junto con MTRs y certificados de prueba hidrostática.

Seleccionando el tubo correcto y más allá: soluciones integradas de materiales

La precisión en los tubos sin costura es solo una capa de la integridad estructural. La funcionalidad superficial es igualmente importante en sistemas integrados, especialmente donde se cruzan la resistencia al deslizamiento, la estética y la optimización del peso. Para plataformas de equipos, pasarelas y superficies de cubiertas marinas, las placas de acero estampado ofrecen un rendimiento antideslizante verificado sin recubrimientos adicionales o mantenimiento.

Nuestra placa de acero estampado SM400A está diseñada para durabilidad y fidelidad dimensional: tolerancia de espesor mantenida en ±0,02 mm para calibres de 2-8 mm, tolerancia de ancho ±2 mm y altura de patrón consistente ≥0,2× el espesor del sustrato. Certificada según ASTM A36, JIS G3101 y GB/T 3274, soporta aplicaciones de carga en construcción naval, centros de transporte y pisos industriales, donde la geometría superficial afecta directamente la seguridad del personal y el costo del ciclo de vida.

A diferencia de las placas estampadas genéricas, SM400A se somete a un laminado en caliente controlado con diseño de pases de rodillo patentado, garantizando una altura de protuberancia uniforme y retención del espesor base. Pruebas independientes de SGS confirman un coeficiente de fricción ≥0,65 (condición húmeda) y pérdida por abrasión <12 mg/1000 ciclos (ASTM G65).

Pasos accionables para equipos de adquisiciones e ingeniería

Mitigar el riesgo relacionado con las tolerancias requiere especificación proactiva, no inspección reactiva. Comience con estas acciones basadas en evidencia:

• Especifique la tolerancia máxima permitida en las órdenes de compra, no solo "cumplimiento con ASTM", por ejemplo, "ASTM A106 Gr. B, tolerancia de espesor de pared ≤±10%"
• Exija informes completos de inspección dimensional (no solo MTRs) para líneas críticas, cubriendo diámetro exterior, interior, espesor de pared, ovalidad y rectitud a intervalos de 1 metro
• Para proyectos con múltiples proveedores, exija protocolos de calibración unificados (por ejemplo, laboratorios acreditados ISO/IEC 17025) para eliminar la variación de medición entre laboratorios
• Aproveche el soporte técnico de Hongteng Fengda: análisis gratuito del impacto de tolerancias para sus especificaciones de tuberías, incluidos recálculos de clasificación de presión y revisión de cumplimiento de códigos ASME

Cada pedido de tubos sin costura enviado desde nuestra instalación en Jiangsu incluye datos dimensionales trazables a nivel de lote, registros de prueba hidrostática y certificación metalúrgica, respaldados por más de 15 años de experiencia en exportación a 32 países. Ayudamos a los compradores globales a evitar retrasos, costos de rework y compromisos de seguridad impulsados por tolerancias, sin precios premium.

Conclusión: precisión como asociación, no solo producto

La tolerancia no es una nota al pie de fabricación: es el determinante silencioso de la capacidad de presión, la vida útil por fatiga y la seguridad operativa. Desde el espesor de la pared de los tubos sin costura hasta la altura de protuberancia de las placas estampadas, el control dimensional define la confiabilidad estructural. En Hongteng Fengda, tratamos el cumplimiento de tolerancias como un compromiso de ingeniería colaborativo, no como una casilla en una hoja de especificaciones.

Ya sea que esté adquiriendo tubos ASTM A106 para una planta petroquímica, tuberías EN 10216-2 para calefacción distrital o placas de acero estampado SM400A para superficies de cubiertas offshore, nuestro sistema de calidad integrado ofrece consistencia verificable, documentación transparente y soporte de ingeniería receptivo.

Contacte a Hongteng Fengda hoy para una evaluación personalizada de cumplimiento dimensional, incluido recálculo de clasificación de presión, análisis de acumulación de tolerancias y planificación de producción optimizada por tiempo de entrega.
