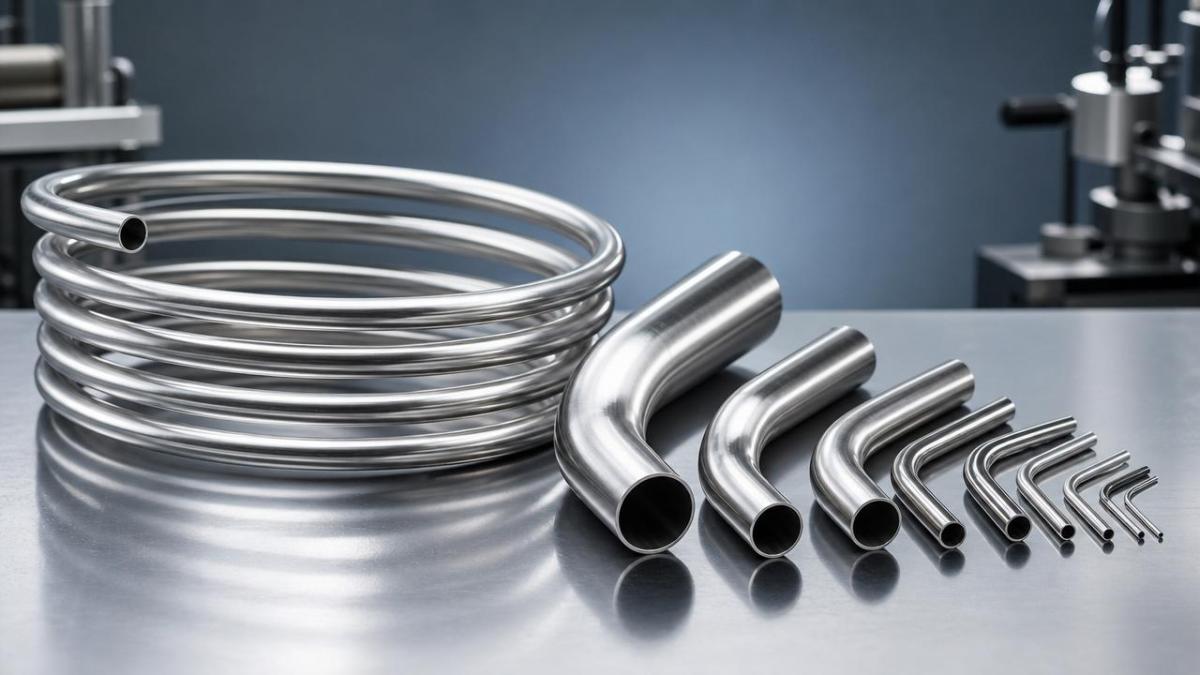

Elegir el tamaño correcto y el radio de curvatura adecuados de los tubos de bobina de acero inoxidable es fundamental para el rendimiento, la seguridad y el control de costos en aplicaciones industriales y estructurales. Para la evaluación técnica, las dimensiones y los límites de curvatura afectan directamente la instalación, la capacidad de presión y la fiabilidad a largo plazo. Esta guía explica cómo evaluar los tubos de bobina de acero inoxidable con criterios prácticos, errores comunes y recomendaciones centradas en el proyecto.

¿Qué incluye realmente el tamaño de los tubos de bobina de acero inoxidable?

Cuando los ingenieros hablan de tubos de bobina de acero inoxidable, el tamaño significa más que el diámetro exterior. Normalmente incluye el diámetro exterior, el espesor de pared, la longitud de la bobina y, a veces, el diámetro interior.

El diámetro exterior afecta el caudal, la compatibilidad con los accesorios y el espacio de tendido. El espesor de pared influye en la resistencia al estallido, la resistencia al vacío y el comportamiento de curvatura durante la instalación.

Un pequeño cambio en el espesor de pared puede modificar significativamente el radio de curvatura seguro. Las paredes más gruesas resisten mejor el colapso, pero también aumentan el peso y el costo del material.

Los tamaños comunes de los tubos de bobina de acero inoxidable suelen especificarse en pulgadas o milímetros. Los rangos típicos incluyen de 1/8 de pulgada a 1 pulgada de diámetro exterior para uso industrial.

Para proyectos estructurales y de proceso, los compradores también deben confirmar la tolerancia. La consistencia dimensional es importante porque los accesorios, los soportes y las herramientas de curvado automatizadas dependen de una geometría predecible.

• Diámetro exterior: afecta la conexión y el flujo
• Espesor de pared: afecta la presión y la capacidad de curvatura
• Longitud de la bobina: afecta la eficiencia de instalación
• Tolerancia: afecta el sellado y la repetibilidad

Si la aplicación implica tramos continuos largos, los tubos de bobina de acero inoxidable pueden reducir la cantidad de uniones. Menos uniones suelen significar menor riesgo de fugas y una instalación en campo más rápida.

¿Cómo se define el radio de curvatura para los tubos de bobina de acero inoxidable?

El radio de curvatura es el radio mínimo que un tubo puede adoptar sin aplanamiento, arrugas, grietas o restricción de flujo inaceptables. Normalmente se mide hasta la línea central del tubo.

Para los tubos de bobina de acero inoxidable, el radio de curvatura depende del grado del material, el espesor de pared, el diámetro exterior, la dureza y el método de curvado. El curvado manual y el curvado a máquina no siempre dan el mismo resultado.

Una curvatura más cerrada ahorra espacio, pero aumenta el esfuerzo de conformado. Si la curvatura es demasiado agresiva, la ovalidad del tubo aumenta y el rendimiento de presión puede reducirse.

Como regla básica, los diámetros exteriores más grandes necesitan radios de curvatura mayores. Los tubos de pared delgada también requieren un control más cuidadoso porque colapsan con mayor facilidad durante el conformado.

Los documentos del proyecto nunca deben basarse en suposiciones. Solicite siempre al proveedor el radio mínimo de curvatura recomendado para la especificación exacta de los tubos de bobina de acero inoxidable.

¿Cómo elegir los tubos de bobina de acero inoxidable adecuados para una aplicación?

Comience con las condiciones de servicio. La presión, la temperatura, el tipo de fluido, la exposición a la corrosión y la complejidad del tendido influyen en el tamaño correcto de los tubos de bobina de acero inoxidable.

Para líneas de instrumentación, el tamaño compacto y las curvaturas limpias suelen ser más importantes que una capacidad de flujo muy alta. Para líneas hidráulicas o de proceso, la resistencia a la presión puede convertirse en el primer criterio de selección.

El entorno de instalación también importa. Los diseños de equipos compactos pueden requerir tubos de bobina de acero inoxidable más pequeños o un mayor espacio de tendido para respetar las limitaciones del radio de curvatura.

Si hay vibración, no considere solo las dimensiones. La separación entre soportes, el diseño de las abrazaderas y la ubicación de las curvaturas pueden influir fuertemente en la vida útil.

En la fabricación relacionada con el acero, la capacidad del material en etapas previas también respalda el rendimiento posterior de los tubos. Las cadenas de suministro intermedias suelen combinar los tubos con materias primas en bobina y productos de acero conformado.

Por ejemplo,Bobina laminada puede respaldar necesidades de fabricación más amplias en placas para calderas y procesamiento de acero conformado.

Esta solución de acero al carbono cubre grados como Q235, Q235B, Q345, St37, y St52.4, con normas que incluyen ASTM, DIN, JIS, AiSi, y GB/T 700-2006.

Su buena soldabilidad y sus propiedades de trabajo en frío la hacen útil donde se requieren curvado, estampado, forjado o laminado en caliente en sistemas de acero conectados.

• Verifique primero los requisitos de presión y corrosión
• Haga coincidir el tamaño del tubo con el espacio de tendido y los accesorios
• Confirme el radio mínimo de curvatura antes de hacer el pedido
• Revise las tolerancias para curvado automatizado o repetitivo
• Considere el costo total instalado, no solo el precio unitario

¿Cuáles son los errores comunes al especificar tubos de bobina de acero inoxidable?

Un error común es seleccionar los tubos de bobina de acero inoxidable solo por el diámetro exterior. Sin el espesor de pared, la clasificación de presión y el rendimiento de curvatura siguen siendo incompletos.

Otro error es asumir que todos los grados de acero inoxidable se curvan de la misma manera. La condición del material y la calidad de fabricación pueden cambiar el radio de curvatura aceptable.

Algunos proyectos ignoran la recuperación elástica. Después del curvado, los tubos de acero inoxidable tienden a recuperar ligeramente su forma. Ese comportamiento puede afectar la precisión dimensional en diseños compactos.

La manipulación deficiente durante el transporte es otro riesgo oculto. Si las bobinas se dañan antes de la fabricación, el aplanamiento local puede crear puntos de tensión y reducir la vida útil.

También es arriesgado forzar curvaturas demasiado cerradas para ahorrar espacio. Una envolvente más pequeña puede parecer eficiente, pero la restricción del flujo y el riesgo de fatiga pueden resultar costosos más adelante.

Por último, muchos compradores olvidan alinear los tubos con las conexiones terminales. Los tubos de bobina de acero inoxidable deben coincidir exactamente con las férulas, los accesorios de compresión y las herramientas de instalación.

Señales rápidas de advertencia

• No hay espesor de pared definido en el plano
• No hay datos del proveedor sobre el radio mínimo de curvatura
• No hay requisito de tolerancia para conjuntos críticos
• No hay revisión de las condiciones de vibración o pulsación
• No hay plan de inspección para las bobinas entrantes

¿Cómo afectan el tamaño y el radio de curvatura al costo y al cronograma del proyecto?

Los tubos de bobina de acero inoxidable más baratos no siempre son la opción de menor costo en servicio. Los tubos subespecificados pueden aumentar la chatarra, el retrabajo, el tiempo de inactividad y el riesgo de fugas.

Los diámetros más grandes y las paredes más gruesas suelen costar más por metro. Sin embargo, pueden reducir el riesgo de fallo y mejorar el margen de presión en sistemas exigentes.

Los requisitos de curvatura más cerrada pueden aumentar el costo de fabricación. Pueden ser necesarias herramientas especiales, velocidades de curvado más lentas y más inspecciones para mantener la geometría dentro de los límites.

El plazo de entrega también puede cambiar con la complejidad de la especificación. Las longitudes personalizadas, las tolerancias estrictas y las dimensiones de bobina no estándar a menudo requieren una planificación de producción adicional.

Una buena especificación temprana reduce estos retrasos. Cuando los detalles de los tubos de bobina de acero inoxidable están claramente definidos, la aprobación, la producción y la instalación avanzan con mayor fluidez.

¿Cuál es una lista de verificación práctica antes de pedir tubos de bobina de acero inoxidable?

Una lista de verificación sencilla puede evitar incompatibilidades técnicas. También mejora la comunicación entre los equipos de diseño, abastecimiento y fabricación.

Lista de verificación previa al pedido

• Confirme el diámetro exterior y el espesor de pared
• Indique el grado y la norma del material requeridos
• Defina las condiciones de presión y temperatura
• Solicite datos del radio mínimo de curvatura
• Confirme la longitud de la bobina y las tolerancias dimensionales
• Haga coincidir los tubos con los accesorios y las herramientas de instalación
• Pregunte sobre inspección, embalaje y trazabilidad

Esta lista de verificación ayuda a garantizar que los tubos de bobina de acero inoxidable seleccionados se ajusten al diseño, soporten las condiciones de servicio y eviten costosas correcciones en campo.

Los tubos de bobina de acero inoxidable funcionan mejor cuando el tamaño, el espesor de pared y el radio de curvatura se evalúan conjuntamente. Una decisión equilibrada favorece la seguridad, la facilidad de instalación y el valor total del ciclo de vida.

Para proyectos de suministro de acero que requieren soporte de fabricación confiable, normas claras y soluciones personalizadas, la confirmación técnica temprana es el mejor siguiente paso.
