Placas de acero inoxidable para fabricación estructural: espesor, planitud y tolerancia

El espesor, la planitud y la tolerancia suelen tratarse como detalles individuales en una orden de compra de placas de acero inoxidable. En la fabricación estructural, son condiciones de ensamblaje. Una placa puede tener el grado correcto y el espesor nominal adecuado y, aun así, generar problemas de ajuste, preparación inestable de soldadura, elementos compuestos deformados o costosos trabajos de mecanizado y calzado durante la instalación.

Para los gestores de proyectos, el objetivo práctico es sencillo: especificar placas de acero inoxidable que puedan pasar de la inspección de recepción al corte, conformado, soldadura y ensamblaje final sin obligar al fabricante a compensar variaciones dimensionales evitables. Esto requiere más que seleccionar un espesor de un catálogo. Requiere adecuar la condición de la placa, la norma de tolerancias, el método de inspección y la ruta de fabricación a la función estructural de la pieza.

Un material más grueso no es automáticamente más seguro, y una tolerancia más estrecha no es automáticamente mejor. Ambos solo aportan valor cuando abordan un riesgo de diseño o fabricación definido. La especificación correcta comienza por comprender dónde puede absorberse la variación y dónde se acumulará.

Comience por la pieza fabricada, no por el espesor nominal de la placa

El espesor nominal es el punto de partida del diseño, pero el espesor utilizable está determinado por la tolerancia negativa permitida. Esta distinción es importante siempre que la placa contribuya directamente a la capacidad de carga, la geometría de conexión, el margen de corrosión o una superficie final mecanizada.

Considere una placa base, cartela, placa de empalme, rigidizador o soporte de apoyo. Si su cálculo de capacidad supone el espesor nominal indicado, el ingeniero debe saber si la norma de material aplicable permite una reducción por debajo de ese valor nominal. Una placa solicitada simplemente como “acero inoxidable de 10 mm” puede ser aceptable para una cubierta o protección general, mientras que la misma descripción puede ser inadecuada para un componente portante cuyo diseño deja poco margen.

Por lo tanto, la especificación de compra debe separar tres cuestiones:

  • ¿Qué espesor mínimo de material exige el diseño estructural?
  • ¿Qué norma de tolerancias dimensionales se aplica a la placa solicitada?
  • ¿El espesor suministrado, después de la tolerancia permitida, sigue cumpliendo el mínimo de diseño?

Esto es especialmente importante cuando un fabricante pretende mecanizar una cara de la placa, biselar un borde de soldadura, avellanar fijaciones o retirar material durante la preparación de la superficie. Un espesor nominal que parece adecuado antes del procesamiento puede volverse límite después de retirar material. Cuando esto sea relevante, el plano debe indicar el requisito final y el margen necesario en la placa de entrada.

El espesor de la placa también afecta al comportamiento de fabricación. Las placas más delgadas son más sensibles a la distorsión por calor, al pandeo local y a los daños durante la manipulación. Las placas más pesadas proporcionan rigidez, pero pueden requerir mayor fuerza de conformado, procedimientos de soldadura más exigentes y ciclos térmicos más largos. En el acero inoxidable, el impacto de coste de añadir espesor puede ser significativo, por lo que añadir material como precaución general puede ser un sustituto ineficiente de un plan claro de tolerancias y fabricación.

La selección del espesor debe reflejar la función estructural

Para placas de acero inoxidable utilizadas como soportes de revestimiento arquitectónico, envolventes de equipos, plataformas de acceso o protecciones sin presión, la selección del espesor suele centrarse en la rigidez, la resistencia a abolladuras y los detalles de fijación. Para soportes estructurales, bastidores de elevación, soportes de equipos, fabricaciones marinas y placas de conexión que transmiten carga, tienen mayor importancia la sección neta, la geometría de los orificios para pernos, la capacidad de soldadura y las condiciones locales de apoyo.

Los equipos de proyecto deben evitar trasladar directamente las premisas de espesor del acero al carbono a trabajos en acero inoxidable. Los grados de acero inoxidable tienen diferentes niveles de resistencia, comportamiento térmico y consideraciones de fabricación. El código de diseño aplicable, la especificación de grado y el procedimiento de soldadura deben respaldar el espesor de placa seleccionado. El nombre de un grado de material por sí solo no establece que la placa sea adecuada para un cálculo estructural concreto.

La planitud se vuelve crítica cuando las placas deben alinearse, sellar o transmitir carga

La planitud es la condición que más probablemente se subestima durante la compra y la que más probablemente genera problemas después de iniciar el corte. Una placa puede estar dentro de la tolerancia de espesor y aun así no ser adecuada para una fabricación que depende de un contacto uniforme entre las piezas.

La planitud afecta a más que la apariencia. Una placa combada o con ondulaciones locales puede modificar las separaciones de las uniones, generar un apoyo desigual en interfaces atornilladas, complicar el corte y taladrado automatizados e introducir tensiones residuales cuando se fuerza la alineación. Si una placa se suelda mientras se mantiene plana por restricción, la combinación de su forma inicial y la contracción de la soldadura puede aumentar la distorsión en el conjunto terminado.

No todos los componentes estructurales necesitan un requisito especial de planitud. Los soportes generales, los rigidizadores pequeños y las piezas que se conformarán o soldarán intensivamente suelen tolerar la condición estándar de suministro. Una planitud más estricta merece atención cuando la placa servirá como cara de montaje mecanizada, superficie de sellado, interfaz deslizante, base de precisión, patrón para corte láser, panel largo sin arriostramiento o placa de conexión ancha.

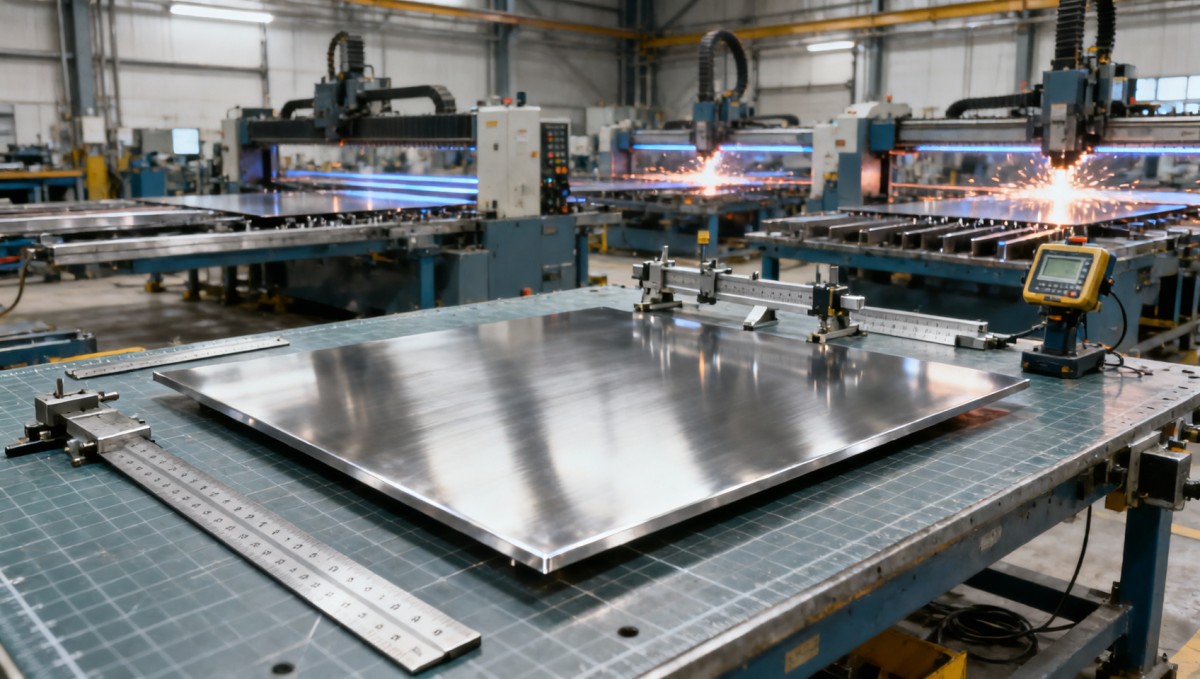

Placas de acero inoxidable para fabricación estructural: espesor, planitud y tolerancia

Para estas aplicaciones, “plana” no debe seguir siendo una expectativa informal. El pedido debe identificar el requisito de planitud aplicable, la norma de referencia cuando corresponda, la base de inspección y si la placa se evaluará antes o después del corte. La base de inspección es importante porque una placa apoyada en varios puntos puede parecer plana, pero mostrar un resultado diferente al medirse sobre una superficie de referencia estable.

El procesamiento de la placa también modifica la planitud. El corte térmico puede introducir tracción en los bordes y distorsión local. El conformado en frío genera tensiones residuales. La soldadura añade contracción y movimiento angular. El enderezado mecánico o la nivelación pueden mejorar la condición de la placa entrante, pero no eliminan la necesidad de planificar la secuencia de corte, ajuste, soldadura y corrección posterior a la soldadura.

Una conversación de compra útil no es “¿Pueden suministrar placa plana?”. Es: “¿Qué planitud se requiere en la recepción, qué proceso se aplicará después de la recepción y qué geometría final se requiere en la pieza fabricada?”. Estos son puntos de control independientes. Mezclarlos tiende a generar disputas entre el diseñador, el fabricante y el proveedor una vez que el material ya ha sido procesado.

La tolerancia debe especificarse cuando modifica los resultados de fabricación

La tolerancia dimensional incluye espesor, anchura, longitud, escuadría, condición de borde, combadura y planitud. El nivel requerido depende de si la placa se utiliza como materia prima o como elemento estructural casi terminado.

Las tolerancias estándar de laminación suelen ser adecuadas cuando el fabricante cortará cada pieza a partir de material sobredimensionado y dispone de suficiente margen de recorte. Son menos adecuadas cuando las placas se solicitan con dimensiones próximas a las finales, se suministran para instalación directa o se destinan a ensamblajes repetitivos en los que pequeñas desviaciones se acumulan en múltiples interfaces.

Las tolerancias de anchura y longitud adquieren importancia en paneles de pared grandes, componentes de depósitos, bancadas de maquinaria, conjuntos de soporte de fachadas y estructuras modulares. Una placa ligeramente sobredimensionada puede parecer inofensiva hasta que interfiere con una separación predeterminada, un ensamblaje encajado o un bastidor de transporte. Una placa de tamaño inferior puede ser más grave cuando el diseño ha supuesto una distancia al borde, solape o borde de soldadura.

La condición de borde merece la misma atención. Los bordes de laminación, bordes recortados, bordes cortados y bordes cizallados no son intercambiables para todas las aplicaciones. Si las placas se soldarán borde con borde, si se requiere una línea expuesta limpia o si el borde formará parte de una interfaz de sellado o apoyo, debe indicarse la condición requerida. Dejar sin definir el requisito de borde puede trasladar operaciones adicionales de rectificado, mecanizado o retrabajo a la etapa de fabricación.

Situación de fabricaciónConsideración sobre toleranciasQué definir antes de la compra
Empalme atornillado o placa de conexiónEspesor mínimo, tamaño de la placa y distancia entre el orificio y el bordeTolerancia de espesor aplicable y dimensiones finales requeridas
Base mecanizada o placa de montaje para equiposPlanitud y margen de mecanizadoPlanitud a la recepción, margen de material y requisito de cara terminada
Panel soldado grande o bastidor de cerramientoOndulación de la placa y distorsión por soldaduraPlanitud de entrega, secuencia de corte y aceptación del enderezado posterior a la soldadura
Componentes modulares repetidosVariación dimensional acumuladaAncho, longitud, escuadría y método de muestreo para inspección

Cuando se mencionen normas ASTM, EN, JIS o GB reconocidas, la orden de compra debe identificar la edición pertinente y la categoría precisa de tolerancia cuando la norma ofrezca alternativas. Referirse únicamente a un grado de material puede establecer la composición química y las propiedades mecánicas, pero puede no definir la condición dimensional esperada por el proyecto.

La planitud y la selección de grado deben considerarse conjuntamente

El acero inoxidable se selecciona por su resistencia a la corrosión, apariencia, higiene, comportamiento a la temperatura o compatibilidad de servicio. Estas razones no eliminan las restricciones de la fabricación estructural. El grado, el acabado superficial, el espesor de placa y la ruta de procesamiento interactúan.

Los aceros inoxidables austeníticos, por ejemplo, pueden mostrar un movimiento térmico pronunciado durante la soldadura y el corte en comparación con muchas aplicaciones de acero al carbono. Una secuencia de fabricación que funciona bien para un bastidor de acero al carbono puede crear más distorsión en un conjunto de acero inoxidable si no se revisan la restricción, el aporte térmico, la secuencia de unión y el enfriamiento. La respuesta práctica no es rechazar las placas de acero inoxidable para trabajos estructurales; consiste en incorporar el control geométrico al plan de fabricación desde el inicio.

El acabado superficial también puede afectar lo que un proyecto considera planitud aceptable. Una placa destinada a una superficie arquitectónica visible puede requerir un enfoque de manipulación, elevación y enderezado distinto al de una placa estructural oculta. Los arañazos, cambios en el acabado direccional y las marcas de reparación localizadas pueden ser inaceptables incluso cuando la placa permanece estructuralmente sólida.

Las estructuras de materiales mixtos introducen otra verificación. Los componentes de placa inoxidable a veces se incorporan en sistemas más grandes de acero al carbono para obtener resistencia localizada a la corrosión o cumplir requisitos específicos de servicio. El proyecto debe definir tempranamente el aislamiento, los métodos de unión, la protección de acabado y las interfaces dimensionales. Una placa de conexión inoxidable plana puede seguir siendo difícil de instalar si el bastidor de acero al carbono acoplado tiene una base de tolerancias diferente o se ha desplazado durante la soldadura.

El mismo principio se aplica al revisar otros componentes de acero en un paquete civil o industrial más amplio. Por ejemplo, una estructura de contención puede utilizar secciones detablestacas de chapa de acero laminado en caliente de acero al carbono con perfiles entrelazados, mientras que las placas de acero inoxidable se reservan para soportes, componentes de acceso, detalles de zonas de salpicaduras o interfaces de equipos. Sus funciones, grados de material y controles dimensionales difieren. Tratar todos los productos de acero como si compartieran las mismas expectativas de planitud y tolerancia de placa crea lagunas evitables en las especificaciones.

La inspección debe centrarse en las condiciones que pueden detener la fabricación

La inspección de recepción es más eficaz cuando se centra en las dimensiones que impedirían utilizar el material según lo previsto. Medir todas las características de cada placa puede ser innecesario; aceptar el material únicamente mediante certificado de laminación puede ser insuficiente.

Para placas críticas de acero inoxidable, un plan de recepción puede incluir la verificación de identificación y trazabilidad, documentación del grado, espesor real en ubicaciones representativas, anchura y longitud, condición superficial visible, condición de borde y planitud según el requisito acordado. El método de muestreo debe definirse en proporción al riesgo del proyecto, la cantidad de placas y las consecuencias de una sustitución.

La trazabilidad debe mantenerse intacta durante el corte cuando las piezas individuales se utilizarán en servicios críticos para la seguridad, regulados o altamente corrosivos. Un fabricante que separa todas las marcas de las piezas cortadas puede posteriormente no ser capaz de demostrar de qué colada de placa procede un componente específico. Se trata tanto de una cuestión de control de procesos como de documentación.

Para conjuntos fabricados, distinga la aceptación del material de la aceptación dimensional final. Una placa puede superar la inspección de recepción, pero requerir una verificación diferente después del conformado, la soldadura, el mecanizado o el decapado. La inspección final debe medir las dimensiones que afectan a la instalación y al rendimiento: planitud de interfaz, ubicación de orificios, alineación general, preparación de soldadura y holguras requeridas.

Preguntas que deben resolverse antes de emitir el pedido

Una revisión técnica concisa antes de la compra evita la mayoría de las ambigüedades. El equipo de proyecto debe poder responder claramente las siguientes preguntas:

  • ¿El espesor especificado es nominal, mínimo o final después del mecanizado?
  • ¿Qué normas de tolerancia de material y dimensionales rigen la placa?
  • ¿Qué componentes requieren planitud controlada y qué método de medición se aplicará?
  • ¿El corte térmico, el conformado en frío o la soldadura alterarán la geometría entrante más allá de la tolerancia final?
  • ¿Las placas se solicitan como materia prima con margen de recorte o con un tamaño próximo al acabado?
  • ¿Qué dimensiones deben verificarse en la recepción y cuáles se comprueban después de la fabricación?
  • ¿Es necesario conservar la trazabilidad para las piezas cortadas individuales?

La especificación de placa de acero inoxidable más fiable no suele ser la que tiene los límites más estrictos. Es la que establece los límites que importan para la trayectoria de carga, la secuencia de ensamblaje y la instalación final. Cuando el espesor, la planitud y la tolerancia se alinean con estas condiciones, el material llega como una entrada de fabricación controlada en lugar de una fuente de correcciones posteriores.
