La diferencia fundamental entre las cubiertas de acero de junta alzada y las de perfil ondulado no radica únicamente en su aspecto visual, sino también en sus mecanismos de fijación y la geometría de sus perfiles. Para los evaluadores técnicos, estas diferencias estructurales determinan cómo gestiona el sistema los desplazamientos térmicos, transmite las cargas del viento y evacua el agua. Para elegir entre ambos, es necesario analizar las especificaciones de ingeniería del perfil del panel en función de las exigencias ambientales y estructurales específicas de la envolvente del edificio. La diferencia esencial es que los sistemas de junta alzada utilizan métodos de fijación ocultos y deslizantes que permiten el movimiento térmico, mientras que los sistemas ondulados dependen de fijaciones expuestas y fijas que limitan la expansión y contracción de los paneles.

Comprender estos comportamientos mecánicos es fundamental para predecir el rendimiento a largo plazo, evitar la fatiga prematura y garantizar la estanqueidad de la estructura. Este análisis desglosa los parámetros estructurales y de ingeniería que diferencian estos dos sistemas de cubiertas de acero, y ofrece una base técnica para seleccionar el sistema.

Mecanismos de fijación y dinámica térmica

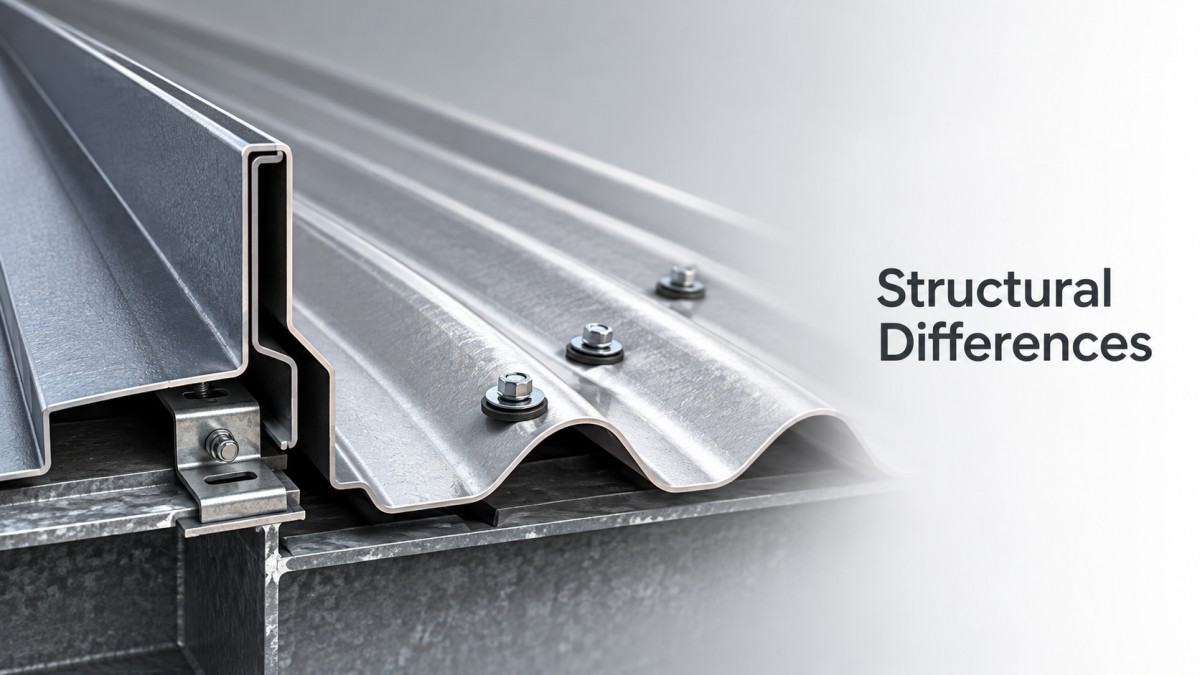

La diferencia estructural más significativa entre ambos sistemas es la forma en que se fijan los paneles metálicos al soporte. Las cubiertas onduladas utilizan fijaciones expuestas que atraviesan directamente la cresta del panel y se anclan a las correas estructurales. Aunque esto proporciona una conexión rígida e inmediata, también crea una vulnerabilidad importante frente a la dinámica térmica. El acero se expande y contrae considerablemente con los cambios de temperatura. Cuando un panel ondulado queda fijado rígidamente en cada cresta, se restringe el movimiento térmico. Esta restricción genera tensiones internas en el panel, que pueden provocar el alargamiento de los orificios de fijación, el deterioro de las arandelas de neopreno y, finalmente, la infiltración de agua.

Los sistemas de junta alzada resuelven esta limitación física mediante fijaciones ocultas. Los paneles se unen a la estructura mediante clips deslizantes fijados a las correas. A continuación, las juntas de los paneles se engargolan mecánicamente sobre estos clips. Este diseño crea un conjunto flotante que permite que el panel de cubierta se expanda y contraiga libremente a lo largo de su eje longitudinal, sin generar tensiones en el metal ni en las fijaciones. El mecanismo deslizante admite desplazamientos térmicos considerables, por lo que la junta alzada es estructuralmente superior en entornos con variaciones extremas de temperatura o en tramos largos de paneles continuos, donde el movimiento térmico se amplifica.

Geometría del perfil y propiedades de la sección

La forma geométrica del panel influye directamente en su rigidez estructural, capacidad de carga y capacidad de salvar luces. Los paneles ondulados presentan un perfil sinusoidal continuo. Esta forma proporciona una rigidez moderada, pero depende en gran medida de una separación reducida entre correas para evitar la deformación bajo carga. La eficiencia estructural de un perfil ondulado está limitada por la altura relativamente baja de sus nervaduras y la curvatura continua de la onda sinusoidal, que ofrece menos resistencia al pandeo local que los perfiles más altos y pronunciados.

Los paneles de junta alzada suelen tener nervaduras verticales o trapezoidales de mayor altura, normalmente de 1,5 a 3 pulgadas o más. Esta mayor profundidad de las nervaduras aumenta considerablemente el momento de inercia y el módulo resistente de la sección del panel. Como resultado, los paneles de junta alzada presentan mayor rigidez estructural y pueden salvar distancias mayores entre los apoyos de las correas sin superar los límites de deformación. Esta ventaja geométrica permite aumentar la separación entre correas en la estructura secundaria, lo que puede optimizar el uso de materiales en el sistema de soporte de la cubierta.

Al evaluar instalaciones industriales de grandes luces, el panel de cubierta es solo un componente del conjunto estructural. La estructura de soporte principal, como una viga H de alta resistencia, debe dimensionarse para soportar los puntos de transmisión de carga específicos que determina el sistema de cubierta elegido. Los sistemas de junta alzada suelen concentrar las cargas en intervalos más amplios entre correas, por lo que las vigas estructurales principales deben ofrecer una gran resistencia a la flexión y una distribución optimizada del área de su sección transversal para evitar deformaciones y mantener la estabilidad geométrica del plano de cubierta.

Comportamiento hidrostático y requisitos de pendiente

Las estrategias de gestión del agua difieren fundamentalmente entre ambos perfiles, debido a la altura de las juntas y los métodos de sellado. Las cubiertas onduladas son principalmente sistemas hidrocinéticos, es decir, dependen de la gravedad y de una pendiente suficiente para evacuar rápidamente el agua antes de que encuentre una vía de entrada por los solapes. En los sistemas ondulados, los solapes laterales y de extremo no suelen sellarse, y la poca altura del perfil ofrece una resistencia mínima a la acción capilar. Si la pendiente de la cubierta es demasiado baja, el agua puede desplazarse lateralmente por los solapes por capilaridad y provocar filtraciones. Por ello, los sistemas ondulados suelen requerir una pendiente mínima de 3:12 o superior para funcionar de forma fiable.

Los sistemas de junta alzada pueden diseñarse como hidrocinéticos o hidrostáticos. En aplicaciones de baja pendiente, los paneles de junta alzada se instalan como un sistema hidrostático. Las nervaduras verticales son considerablemente más altas y crean una barrera física que supera la altura que podría alcanzar la acción capilar. Además, los solapes laterales suelen sellarse con cinta de butilo o selladores aplicados en fábrica, y las juntas se engargolan o cierran mecánicamente para formar una barrera continua e impermeable. Esta capacidad estructural permite instalar sistemas de junta alzada en pendientes tan bajas como 0,5:12 o incluso sobre superficies planas, siempre que las juntas estén correctamente conformadas y selladas.

Resistencia a la succión del viento y trayectorias de carga

La resistencia a la succión del viento es un parámetro estructural fundamental, especialmente en regiones expuestas a vientos fuertes o huracanes. La capacidad de un sistema de cubierta para resistir la presión negativa depende de la resistencia del panel, la capacidad de sujeción de las fijaciones y la separación entre los puntos de fijación.

En los sistemas ondulados, la carga del viento se transmite directamente a las correas a través de las fijaciones expuestas. Por tanto, la resistencia a la succión está limitada por la resistencia al arrancamiento de los tornillos y la superficie de apoyo de las arandelas. Bajo cargas cíclicas extremas de viento, la concentración de tensiones alrededor de los orificios de las fijaciones expuestas puede provocar fatiga del metal y desgarro. Para alcanzar valores más altos de resistencia a la succión del viento, los sistemas ondulados requieren patrones de fijación más densos, lo que aumenta los costes de mano de obra y crea más perforaciones en el panel.

Los sistemas de junta alzada distribuyen las cargas del viento de otra manera. Como las fijaciones están ocultas bajo el panel, no están sometidas directamente a fuerzas de cizallamiento o arrancamiento causadas por el viento. En su lugar, la carga del viento se transmite desde las nervaduras del panel a los clips y, después, a las correas. La integridad estructural de la propia junta se convierte en la trayectoria de carga principal. Los sistemas de junta alzada de alta calidad, cuando se ensayan conforme a normas como ASTM E1592, pueden alcanzar valores excepcionalmente altos de resistencia a la succión del viento. La separación entre clips puede ajustarse —con una separación menor en el perímetro y las esquinas de la cubierta, donde las presiones del viento son más altas— para optimizar la respuesta estructural a las fuerzas de succión localizadas sin comprometer la estanqueidad del panel.

Especificaciones de los materiales y durabilidad de los recubrimientos

Aunque el perfil y los métodos de fijación determinan el comportamiento estructural, las especificaciones de los materiales definen la durabilidad a largo plazo del sistema de cubiertas de acero. Ambos sistemas suelen fabricarse con sustratos de acero galvanizado o Galvalume, recubiertos con capas metálicas protectoras para prevenir la corrosión. La elección del sistema de pintura, como los recubrimientos de poliuretano o fluoropolímero (PVDF), determina la retención del color y la resistencia al caleo durante la vida útil del edificio.

Desde el punto de vista de una evaluación técnica, las fijaciones expuestas de los sistemas ondulados representan un riesgo para la durabilidad. Las arandelas de neopreno o EPDM de los tornillos están expuestas al deterioro por radiación UV y al envejecimiento térmico. Incluso con recubrimientos de alta calidad en el panel, el fallo de una arandela de fijación crea una vía directa para la entrada de humedad, que puede provocar corrosión localizada alrededor del orificio. Los sistemas de junta alzada eliminan esta vulnerabilidad al mantener todas las fijaciones completamente protegidas de los elementos y de la radiación UV, lo que garantiza que la cubierta mantenga su estanqueidad durante todo el periodo de garantía del recubrimiento.

Evaluación técnica y criterios de selección

Para elegir entre perfiles de junta alzada y ondulados, es necesario adaptar las características estructurales del sistema a los parámetros específicos del proyecto. Los evaluadores técnicos deben basar sus decisiones en las siguientes consideraciones de ingeniería, en lugar de limitarse a comparar los costes iniciales de los materiales.

• Previsión de movimientos térmicos: Si el edificio experimenta grandes variaciones de temperatura o se requieren tramos largos de paneles ininterrumpidos, el mecanismo de clips deslizantes de un sistema de junta alzada es estructuralmente necesario para evitar tensiones en los paneles y el aflojamiento de las fijaciones.
• Pendiente de la cubierta y gestión del agua: En aplicaciones de baja pendiente (inferior a 3:12), se requiere un sistema hidrostático de junta alzada con juntas selladas para evitar la infiltración de agua por capilaridad. Los sistemas ondulados deben limitarse a pendientes más pronunciadas que garanticen una rápida evacuación del agua.
• Luz y separación entre correas: Si la estructura secundaria se diseña con una mayor separación entre correas para reducir los costes de materiales, el mayor módulo resistente de los paneles de junta alzada proporciona la rigidez necesaria para salvar estas distancias sin una deformación excesiva.
• Requisitos de resistencia a la succión del viento: En regiones expuestas a vientos fuertes, la fijación con clips ocultos y el engargolado mecánico de los sistemas de junta alzada ofrecen una resistencia superior a las presiones cíclicas del viento conforme a la normativa, en comparación con el patrón de fijaciones expuestas de los paneles ondulados.
• Mantenimiento y costes del ciclo de vida: Los evaluadores deben tener en cuenta el mantenimiento a largo plazo de las arandelas de las fijaciones expuestas en los sistemas ondulados. Los sistemas de junta alzada ofrecen una ventaja clara en la reducción de los costes del ciclo de vida, ya que eliminan la necesidad de reapretar periódicamente las fijaciones o sustituir las arandelas.

En definitiva, las diferencias estructurales entre ambos sistemas son considerables. Las cubiertas de acero onduladas ofrecen una solución rígida y rentable para aplicaciones de pendiente pronunciada y luces cortas, en las que el movimiento térmico es mínimo. Las cubiertas de acero de junta alzada proporcionan una envolvente altamente diseñada, con capacidad para gestionar los movimientos térmicos y una estructura robusta, apta para pendientes bajas, grandes luces y cargas de viento severas. La decisión debe basarse en un análisis riguroso de la geometría estructural del edificio, su exposición ambiental y los requisitos de rendimiento a largo plazo.
