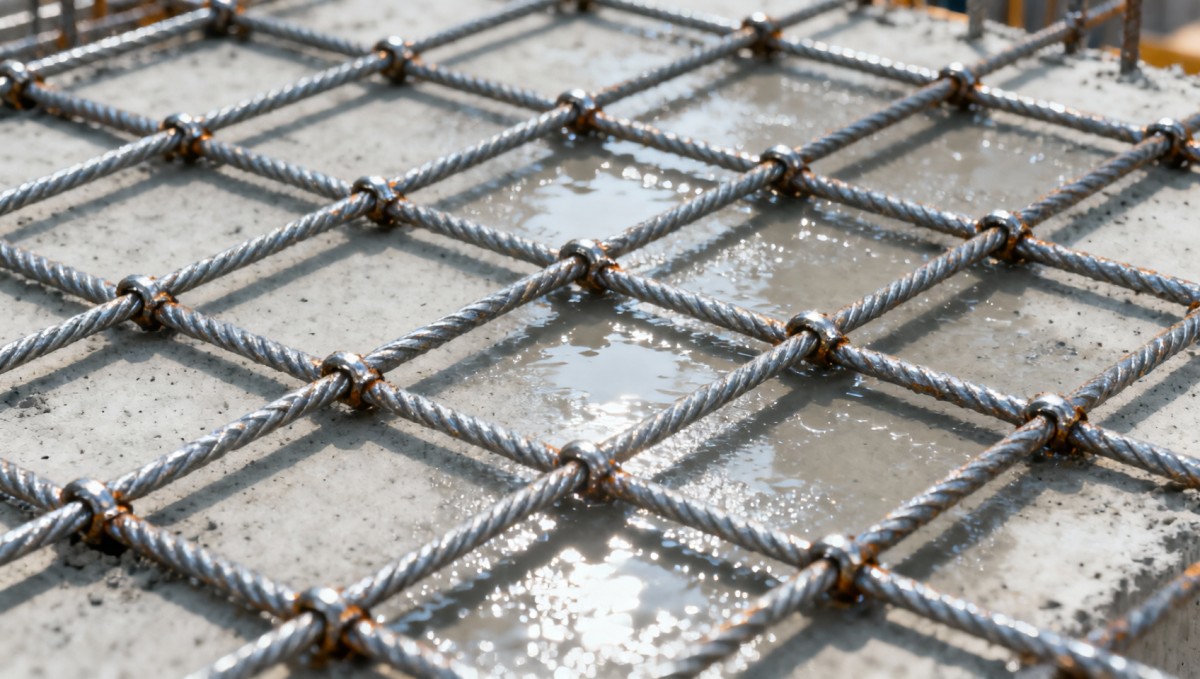

Cómo el tamaño de malla, el diámetro del alambre y el límite elástico determinan realmente el rendimiento del refuerzo

Al especificar malla de acero para construcción, los evaluadores técnicos no necesitan otra definición; necesitan saber qué cambios en los parámetros *realmente marcan la diferencia* en el control de fisuras, la eficiencia de transferencia de cargas y la aptitud para el servicio a largo plazo. Con demasiada frecuencia, los equipos de compras se basan en la designación nominal de la malla (por ejemplo, “A142”) sin verificar si la geometría y el comportamiento del material subyacentes se ajustan a las exigencias estructurales. La realidad es que el tamaño de malla, el diámetro del alambre y el límite elástico no son especificaciones independientes: interactúan de formas que pueden reforzar o socavar las hipótesis de diseño. Si se elige incorrectamente uno de ellos, existe el riesgo de fluencia localizada antes de que el concreto alcance toda su capacidad de compresión o, peor aún, de fallo frágil bajo cargas cíclicas.

Tamaño de malla: no solo espaciamiento, sino lógica de distribución de fisuras

El tamaño de malla (la distancia entre centros de alambres paralelos) determina la distribución del refuerzo dentro de una sección de concreto. Una malla de 100 mm × 100 mm no solo significa “alambres cada 10 cm”, sino que define el ancho máximo probable de fisura entre barras adyacentes bajo cargas de servicio. Tanto el Anexo G de EN 1992-1-1 como ACI 318-19 vinculan directamente el espaciamiento máximo de fisuras con el espaciamiento entre barras, suponiendo una adherencia y un recubrimiento adecuados. Sin embargo, algo que rara vez se enfatiza es que reducir el tamaño de malla por debajo de 150 mm × 150 mm ofrece rendimientos decrecientes *a menos que* el diámetro del alambre y el recubrimiento de concreto se ajusten proporcionalmente. ¿Por qué? Porque las mallas más cerradas aumentan el área superficial y, por tanto, el riesgo de corrosión si la calidad del concreto o la profundidad del recubrimiento no se mejoran en consecuencia. En losas expuestas a sales de deshielo o entornos costeros, una malla de 100 mm con alambres de 6 mm puede acelerar el ingreso de cloruros más que una malla de 200 mm con alambres de 8 mm, incluso si el área total de acero por m² es idéntica.

Diámetro del alambre: donde la resistencia se une a la ductilidad y la adherencia

El diámetro del alambre determina no solo el área de la sección transversal, sino también el rendimiento del anclaje. Los alambres más finos (por ejemplo, 4.0 mm) proporcionan una mayor relación superficie-volumen, mejorando la adherencia con el concreto, pero también reducen la resistencia al pandeo local y la capacidad de deformación. Bajo fatiga por flexión (como en pisos industriales o tableros de puentes), la microfluencia repetida en los dobleces del alambre puede iniciar grietas por fatiga antes de lo previsto, especialmente cuando el límite elástico supera los 500 MPa y la ductilidad cae por debajo del 12% de elongación. Por eso ASTM A185 y EN 10080 especifican requisitos mínimos de elongación *por clase de diámetro*: los alambres de 5.0 mm deben alcanzar ≥12% de elongación; los alambres de 6.0 mm, ≥10%. No son umbrales arbitrarios: reflejan el punto en que las concentraciones de tensiones del trefilado en frío comienzan a comprometer la absorción de energía posterior a la fluencia.

Límite elástico: la compensación que no puede ignorarse

Un límite elástico más alto (por ejemplo, 550 MPa frente a 400 MPa) permite reducir el área de acero para la misma capacidad a momento, pero solo si el modelo de diseño considera la menor ductilidad de curvatura. La capacidad de deformación a tracción del concreto es fija (~0.0001); la contribución del acero a la capacidad de rotación depende de cuánto se deforma más allá de la fluencia antes de fracturarse. Una malla de 550 MPa con 8% de elongación proporciona menos rotación de rótula plástica que una malla de 400 MPa con 18% de elongación, incluso si ambas cumplen los requisitos mínimos de área. Esto es especialmente importante en zonas sísmicas o en estructuras sometidas a cargas de impacto. GB/T 1499.3-2018 limita explícitamente el límite elástico de la malla soldada utilizada en marcos resistentes a terremotos a ≤500 MPa, a menos que ensayos de ductilidad verificados confirmen una elongación total de ≥15%. Ninguna norma exime de esto: es física, no burocracia.

Interdependencia en la práctica: cuando el cumplimiento ≠ el rendimiento

Un error frecuente consiste en tratar las normas como listas de verificación. Por ejemplo, una malla conforme con EN 10080 etiquetada como “B500B” cumple con los mínimos de límite elástico (≥500 MPa), resistencia a la tracción (≥550 MPa) y elongación (≥12%). Pero si esa malla utiliza alambres de 5.5 mm espaciados a 200 mm × 200 mm en una losa de 120 mm con 25 mm de recubrimiento, su desempeño en el control de fisuras puede no alcanzar los estados límite de servicio de EN 1992-1-1, no porque no cumpla la norma, sino porque la *combinación* de parámetros genera una densidad de restricción insuficiente para la retracción a edades tempranas. La validación en condiciones reales demuestra que tales configuraciones aumentan en ~35% la probabilidad de fisuración capilar en mezclas de alta resistencia inicial (C40/50+), incluso con un curado adecuado.

Esta interdependencia explica por qué la flexibilidad OEM es importante, no por el mero hecho de personalizar, sino para resolver conflictos entre grados estándar y exigencias específicas del proyecto. Considere el caso de un piso de almacén que requiere alta resistencia a la abrasión (lo que favorece alambres de 7 mm), pero también una colocación rápida (lo que favorece un espaciamiento de 150 mm × 150 mm). La malla B500B disponible en el mercado rara vez equilibra ambos requisitos; en cambio, un fabricante capaz de ajustar los parámetros de trefilado en frío manteniendo la certificación EN 10080 puede suministrar alambres de 6.5 mm con espaciamiento de 150 mm y 14% de elongación, satisfaciendo tanto las necesidades de durabilidad como de constructabilidad.

Dónde encaja la placa de acero al carbono y cuándo no

Aunque la malla de acero soldada domina el refuerzo de losas y muros, la placa de acero al carbono sigue siendo esencial cuando la capacidad portante localizada, el rigidizado o la integridad de la conexión son críticos, como en placas base para columnas, soportes de ménsula en conexiones prefabricadas o llaves de corte en puentes segmentales. Grados como Q235, A36 y S235JR ofrecen un equilibrio entre soldabilidad, conformabilidad y límite elástico (235 MPa), lo que los hace adecuados para soluciones de refuerzo integradas en fabricación. Su bajo contenido de carbono (≤0.22%) garantiza una soldadura por fusión fiable sin precalentamiento en la mayoría de los espesores de hasta 40 mm, una ventaja clave frente a placas de mayor resistencia templadas y revenidas cuando la soldadura en campo es inevitable. Para aplicaciones que requieren tanto anclaje basado en placa como distribución basada en malla, la coordinación entre el espesor de la placa (por ejemplo, 16–25 mm), la geometría del detalle de borde y el diámetro del alambre de la malla adyacente se convierte en una cuestión de diseño a nivel de sistema, no en una especificación a nivel de componente.Soluciones de fabricante de placas de acero al carbono que mantienen informes de ensayos de fábrica trazables tanto para propiedades de tracción como de doblado permiten esta integración sin comprometer la continuidad del aseguramiento de calidad.

Qué verificar antes de finalizar la especificación

• Alineación de informes de ensayo: Confirme que los valores de elongación se informen *para el diámetro real del alambre utilizado*, y que no se extrapolen de ensayos de tracción realizados en barras de mayor diámetro.
• Verificación de adherencia: Si utiliza malla recubierta con epoxi o revestida de acero inoxidable, solicite datos de ensayos de arrancamiento según ASTM C234 o EN 10080 Anexo B, no solo resistencia de adhesión, sino rigidez de adherencia-deslizamiento bajo carga sostenida.
• Muestreo de integridad de soldadura: Exija inspección macrográfica mediante ataque químico de uniones soldadas aleatorias, no solo controles visuales, para verificar la profundidad de fusión y la ausencia de microfisuras, especialmente en mallas con diámetros de alambre >6.0 mm.
• Reducción por condiciones ambientales: En clases de exposición agresiva (XC4, XS2), exija un diámetro mínimo de alambre ≥6.0 mm *y* confirme que el recubrimiento de concreto cumpla con EN 206 Tabla 4.1N, no solo con los valores predeterminados del anexo nacional.

No existe una malla de acero “mejor” universal para la construcción, sino únicamente la combinación adecuada de tamaño de malla, diámetro del alambre y límite elástico para una acción estructural, clase de exposición y secuencia de construcción definidas. El refuerzo más eficiente no es el que tiene el MPa más alto o el espaciamiento más pequeño. Es aquel cuyos parámetros son coherentes: donde la geometría permite la adherencia, la resistencia permite la ductilidad y el comportamiento del material se ajusta al rango de respuesta del concreto. Esa coherencia no comienza con la selección de un catálogo, sino cuestionando por qué se eligió cada valor de parámetro y si se mantiene en la interfaz donde el acero se encuentra con el concreto.
