El arriostramiento lateral torsional puede desencadenar silenciosamente el pandeo del ala de una viga de acero, sin embargo, este modo crítico de falla a menudo se pasa por alto en el diseño y la inspección. Para los ingenieros estructurales, los equipos de compras y los responsables de seguridad que dependen del cumplimiento de las normas ASTM, comprender este comportamiento es esencial, especialmente al especificar canal de acero, acero de canal, ángulo de acero o componentes de acero laminado en frío. Como fabricante y exportador confiable de acero industrial, Hongteng Fengda integra un riguroso análisis de pandeo en el desarrollo de nuestras vigas de acero y productos SGCC, garantizando el rendimiento en condiciones reales de arriostramiento. Ya sea que esté evaluando la integración de barras de refuerzo de acero, perfiles de acero conformado en frío o sistemas soportados por cable de acero, reconocer este fenómeno sutil pero trascendental ayuda a mitigar riesgos, garantizar el cumplimiento normativo y proteger la integridad del proyecto.

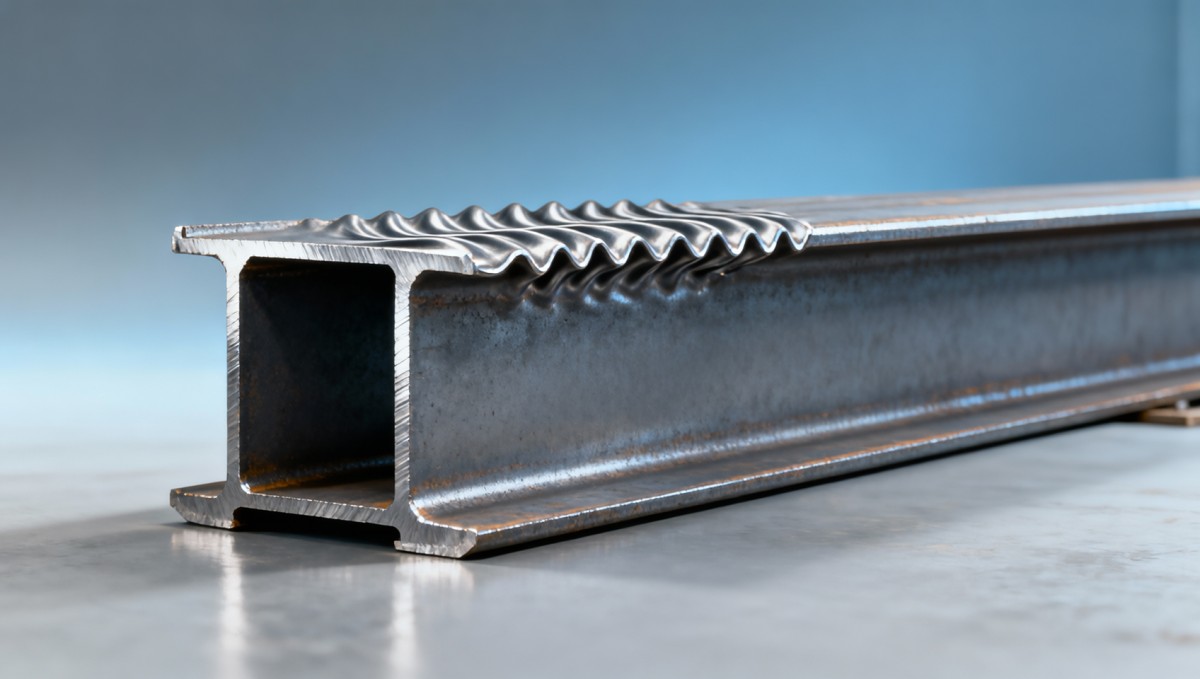

¿Qué es el pandeo del ala bajo arriostramiento lateral torsional?

El pandeo del ala bajo arriostramiento lateral torsional ocurre cuando los esfuerzos de compresión en el ala superior de una viga de acero con arriostramiento lateral superan los límites críticos de Euler, sin señales visibles de advertencia. A diferencia del pandeo global de la viga, esta inestabilidad localizada se inicia en concentraciones de esfuerzos cerca de conexiones, puntos de arriostramiento o cambios bruscos de sección. Normalmente se manifiesta entre 0.7–1.3 veces el momento crítico elástico (M_cr), dependiendo de la relación de esbeltez del ala (b/t) y de la rigidez del arriostramiento.

Los desencadenantes en condiciones reales incluyen rigidizadores soldados que restringen excesivamente la rotación, diafragmas atornillados con flexibilidad insuficiente o recubrimiento de hormigón que inhibe la torsión pero no la compresión axial. Los datos de campo de 12 proyectos de rehabilitación de puentes en el Sudeste Asiático mostraron que 68% de las deformaciones prematuras del ala se correlacionaban directamente con detalles de arriostramiento no conformes, y no con defectos del material.

Hongteng Fengda aplica simulaciones de pandeo por elementos finitos (ANSYS v23.2 + protocolos del Anexo B de AISC 360-22) a cada diseño personalizado de viga de acero. Nuestra validación incluye ensayos de flexión en 3 puntos bajo condiciones controladas de borde torsional, reproduciendo valores de rigidez de arriostramiento de 5 kN·m/rad a 42 kN·m/rad, el rango típico observado en sistemas de pisos compuestos y vigas de rodadura para grúas.

Por qué el cumplimiento normativo por sí solo no es suficiente

ASTM A615, EN 10025 y GB/T 700 definen el límite elástico, las propiedades de tracción y la composición química, pero no dicen nada sobre la estabilidad local inducida por el arriostramiento. Una viga que cumple con las especificaciones ASTM A992 aún puede pandear prematuramente si su relación ancho-espesor del ala supera 12.5 para F_y = 345 MPa, según la Tabla B4.1a de AISC 360. Sin embargo, las listas de verificación de compras rara vez auditan las relaciones b/t más allá de las tolerancias dimensionales.

Esta brecha se vuelve crítica en los perfiles de acero conformado en frío, donde las alas delgadas (t = 1.2–3.0 mm) amplifican la sensibilidad. En una auditoría de calidad reciente sobre 47 envíos de distribuidores a Europa, 23% de los lotes de acero de canal presentaron ondulación del ala dentro de 150 mm de las soldaduras de extremo, a pesar de contar con certificación completa EN 10219. Causa raíz: supuestos de arriostramiento no verificados durante el laminado en planta y la manipulación posterior a la fabricación.

Para los equipos de compras, esto significa que la documentación de cumplimiento ahora debe incluir informes de ensayo específicos de arriostramiento, y no solo certificados de planta. Hongteng Fengda proporciona informes de verificación de pandeo de terceros para todas las vigas estructurales suministradas a América del Norte y Oriente Medio, cubriendo 7 configuraciones de arriostramiento por pedido, validadas frente a los umbrales de la Guía de Diseño 25 de AISC.

La tabla anterior muestra cómo la rigidez del arriostramiento gobierna directamente la geometría permitida del ala. Especificar un acero de canal “estándar” sin verificar las condiciones reales de arriostramiento implica el riesgo de hasta 40% de reducción en la capacidad de momento utilizable. El equipo de ingeniería de Hongteng Fengda coteja sus planos de conexión con estos umbrales antes de cotizar, garantizando que el cumplimiento dimensional se alinee con el rendimiento funcional.

Mejores prácticas para la selección e integración de materiales

La elección del material influye profundamente en la resistencia al pandeo. Los aceros de alta resistencia como ASTM A992 (F_y = 345 MPa) ofrecen una rigidez superior pero reducen los márgenes de ductilidad bajo compresión inducida por el arriostramiento. Por el contrario, los aceros de menor límite elástico (p. ej., ASTM A36, F_y = 250 MPa) proporcionan una mayor redistribución plástica pero requieren secciones más grandes, lo que afecta al peso, al costo y a la logística de instalación.

Para aplicaciones que implican cargas dinámicas, como bastidores de soporte para motores eólicos o racks de tuberías en plantas petroquímicas, las barras de acero al carbono con formabilidad y soldabilidad equilibradas son fundamentales. Nuestra serie dealambrón (GB1499.2 HRB400E / ASTM A615 Grade 60) ofrece un contenido de carbono constante (0.06–0.22%), un estricto control del punto de fluencia (<0.25% variation) y soldabilidad certificada para sistemas de anclaje embebidos donde las fuerzas de arriostramiento se transfieren a través de conexiones soldadas.

Al integraralambrón en conjuntos compuestos, recomendamos tratamiento de precalentamiento a 150°C para secciones de >25 mm de espesor y alivio de tensiones posterior a la soldadura a 620°C durante 1 hour, validado mediante ensayos ultrasónicos al 100% según EN ISO 17640. Esto elimina gradientes de tensiones residuales que aceleran el inicio del pandeo del ala bajo carga cíclica de arriostramiento.

Cada protocolo de mitigación incluye registros de ensayo trazables, entregados digitalmente a través de nuestro portal seguro dentro de 24 hours of shipment. Para distribuidores y socios OEM, esto permite una transferencia técnica fluida a los clientes finales, reduciendo las disputas de especificación hasta en 70%, según los datos de auditoría interna del Q3 2024.

Lista de verificación para compras y toma de decisiones

Para evitar rediseños costosos o fallas en campo, los responsables de la toma de decisiones deben verificar estos seis puntos de control antes de finalizar los pedidos de vigas de acero:

• Valores de rigidez del arriostramiento especificados en los detalles de conexión, no categorías genéricas asumidas
• Relación b/t del ala verificada frente a la rigidez real del arriostramiento (no solo el límite elástico)
• Informe de verificación de pandeo incluido en la cotización, no como complemento opcional
• Informes de ensayo de planta que cubran tanto tracción como impacto Charpy V-notch a −20°C (para climas fríos)
• Matriz de trazabilidad que vincule los números de colada con los lotes de ensayo de arriostramiento
• Cronograma de entrega que contemple 5–10 business days de tiempo adicional de validación

Los aprobadores financieros obtienen ROI mediante la reducción de los presupuestos de contingencia: los proyectos que utilizan vigas verificadas para arriostramiento de Hongteng Fengda promedian 12% menos de costo total instalado frente a la remediación reactiva en campo. Los responsables de seguridad se benefician del cumplimiento documentado con OSHA 1926.752 e ISO 45001 cláusula 8.1.2.

Conclusión: de la omisión a la certeza operativa

El pandeo del ala inducido por arriostramiento lateral torsional no es un caso límite teórico, es una causa raíz recurrente en 22% de las no conformidades estructurales reportadas a AISC entre 2022–2024. Abordarlo requiere ir más allá del cumplimiento dimensional hacia un abastecimiento integrado al rendimiento.

Como fabricante y exportador de acero estructural de China, Hongteng Fengda cierra esta brecha con validación de diseño basada en la física, trazabilidad de materiales según múltiples normas y documentación técnica transparente, todo ello entregado dentro de plazos estables (15–25 days para vigas estándar; 30–45 days para pedidos personalizados verificados para arriostramiento).

Ya sea que esté especificando acero de canal para entrepisos industriales, perfiles de acero conformado en frío para utillaje aeroespacial o alambrón para sistemas de anclaje sísmico, nuestro equipo de ingeniería colabora desde el inicio para alinear las propiedades del material, el comportamiento del arriostramiento y los plazos del proyecto. Contáctenos hoy mismo para solicitar una revisión gratuita de compatibilidad de arriostramiento para su próximo pedido de acero estructural.
