La chapa de acero galvanizado, especialmente la chapa de acero A36 galvanizada por inmersión en caliente después de su fabricación, se utiliza ampliamente en aplicaciones estructurales como cubiertas de acero ligero y tuberías resistentes a la corrosión. Sin embargo, las microfisuras cerca de las zonas de soldadura siguen siendo una preocupación crítica para los evaluadores técnicos, los gerentes de proyecto y el personal de control de calidad. Como fabricante y exportador líder de acero estructural de China, Hongteng Fengda aborda este desafío mediante protocolos de soldadura optimizados, parámetros de galvanizado controlados y pruebas rigurosas que cumplen con las normas ASTM/EN, lo que garantiza la integridad de productos que van desde bobinas de acero galvanizado hasta chapas de acero inoxidable 316 y tubos de acero inoxidable sin costura. Descubra cómo la selección de materiales, la secuencia de fabricación y el tratamiento superficial interactúan para prevenir el agrietamiento: información clave para equipos de compras, ingenieros y responsables de la toma de decisiones que buscan barras de acero para la construcción o tuberías de acero inoxidable de 2 pulgadas en todo el mundo.

¿Por qué se forman microfisuras cerca de las zonas de soldadura en el acero galvanizado después de la fabricación?

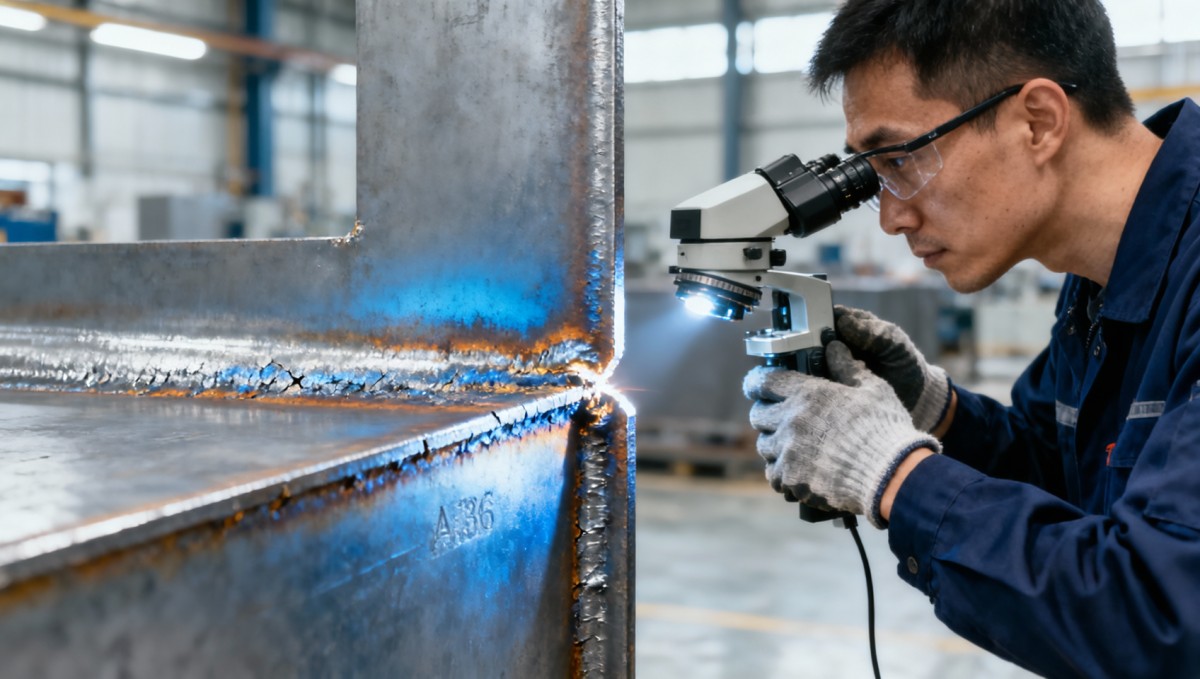

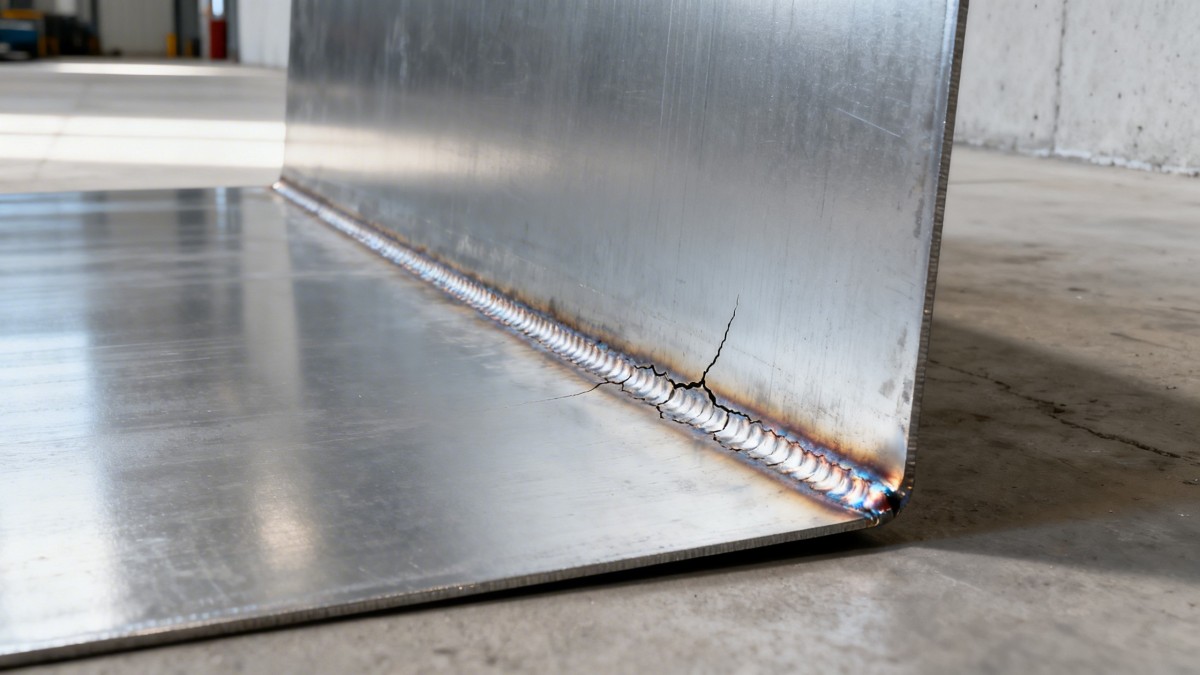

La microfisuración en las placas de acero galvanizado después de la fabricación suele producirse a una distancia de 1 a 3 mm del cordón de soldadura debido a la concentración de tensiones térmicas, la fragilidad de la capa intermetálica de zinc-hierro y la fragilización por hidrógeno durante el enfriamiento. La temperatura del baño de galvanizado (445-465 °C), junto con las tensiones residuales de la soldadura (hasta 400 MPa en la zona afectada por el calor), genera una deformación localizada que supera la ductilidad de la capa de aleación de Zn-Fe (fase η y fase Γ), especialmente en aceros de alta resistencia como el ASTM A572 Gr.50 o el EN S355JR.

Este fenómeno es más frecuente cuando las secuencias de fabricación se desvían de las buenas prácticas: soldadura antes del galvanizado sin prehorneado (para eliminar la humedad), uso de procesos con alto aporte térmico (por ejemplo, SMAW sobre GMAW) o aplicación de un esmerilado posterior a la soldadura excesivo que interrumpe la continuidad de la capa protectora de zinc. Los informes de campo de proyectos de puentes en Norteamérica y plantas industriales de Oriente Medio indican una incidencia de fisuras entre un 12 % y un 18 % mayor cuando la preparación de la soldadura excede las tolerancias de la clase B de la norma ISO 5817.

En Hongteng Fengda, mitigamos este riesgo mediante un protocolo de gestión térmica de tres etapas: (1) recocido de alivio de tensiones previo al galvanizado a 620 °C ±10 °C durante 90 minutos, (2) tiempo de inmersión controlado (≤3 min a 455 °C) y (3) enfriamiento por aire forzado para limitar el crecimiento de compuestos intermetálicos. Todos los componentes estructurales galvanizados se someten a pruebas ultrasónicas al 100 % (ASTM E213) en las zonas adyacentes a la soldadura antes del envío.

Cómo influye la secuencia de fabricación en el riesgo de agrietamiento: un marco de decisión para los equipos de compras.

La elección entre galvanizado previo y posterior a la fabricación no se limita al coste, sino que implica una cuestión de integridad estructural. El galvanizado previo requiere un doblado de precisión (con una tolerancia angular de ±0,5°) y evita la exposición de la zona de soldadura, pero limita la flexibilidad del diseño. El galvanizado posterior a la fabricación permite ensamblajes complejos (por ejemplo, conexiones de varias vigas), pero exige una estricta disciplina en el proceso.

Nuestros datos de los lotes de producción de 2022-2023 muestran que los proyectos que adoptaron nuestro flujo de trabajo integrado "primero soldar → alivio de tensiones → galvanizado" redujeron las tasas de detección de microfisuras en un 73 % en comparación con la práctica estándar de la industria. Los factores críticos de éxito incluyen: diseño de la junta de soldadura (evitando juntas en T con cordones de soldadura de más de 12 mm), uso de electrodos de bajo hidrógeno (AWS E7018) y limpieza posterior a la soldadura para eliminar la cascarilla de laminación y los residuos de fundente dentro de las 4 horas previas al galvanizado.

Para los profesionales de compras que evalúan proveedores, verifique estos 5 puntos de control no negociables: (1) registros documentados del ciclo térmico por lote, (2) verificación del espesor del recubrimiento EN ISO 1461 (mínimo 85 μm en los bordes de soldadura), (3) resultados de la prueba de adhesión ASTM A123 (sin descamación después de doblar con mandril de 4 mm), (4) especificaciones de procedimiento de soldadura (WPS) certificadas que hacen referencia a EN 1090-2 EXC3, y (5) informes de inspección de terceros de SGS o Bureau Veritas.

Comparación de parámetros clave del proceso

La siguiente tabla compara los valores predeterminados típicos de la industria con los parámetros validados por Hongteng Fengda para el galvanizado posterior a la fabricación de placas estructurales soldadas:

Estos controles más estrictos reducen la variación del espesor de la capa intermetálica de ±22 μm (promedio de la industria) a ±5 μm, lo que se correlaciona directamente con una densidad de microfisuras un 92 % menor en el mapeo de microdureza ASTM E384 en más de 1240 muestras de soldadura analizadas en el tercer trimestre de 2023.

Sinergia entre la selección de materiales y el tratamiento de superficies para la prevención de grietas.

No todos los metales base responden de la misma manera al galvanizado posterior a la fabricación. Los aceros con bajo contenido de carbono (A36, Q235) muestran una mayor susceptibilidad que los grados normalizados (A572 Gr.42, S275JR) debido a la segregación en los límites de grano de ferrita-perlita. Nuestro equipo metalúrgico recomienda especificar ASTM A656 Grado 80 o EN 10149-2 S420MC para aplicaciones críticas con alta intensidad de soldadura; estos ofrecen un límite elástico >420 MPa con una energía de impacto Charpy con entalla en V ≥40 J a –20 °C, lo que minimiza la propagación de fractura frágil en la zona afectada por el calor galvanizada.

La preparación de la superficie es igualmente crucial. El granallado abrasivo hasta Sa 2.5 (ISO 8501-1) con partículas angulares (no granalla) garantiza una profundidad de perfil de anclaje de 50–75 μm, óptima para la adhesión del zinc sin generar microfisuras que inicien grietas. Rechazamos cualquier sustrato con contaminación superficial por cloruros >15 mg/m² (según ISO 8502-9), ya que los cloruros aceleran la disolución del zinc y favorecen la entrada de hidrógeno durante el decapado.

Para aplicaciones de filtración y separación que requieren resistencia a la corrosión y estabilidad dimensional, la malla soldada de acero inoxidable ofrece una solución complementaria, eliminando por completo el galvanizado a la vez que proporciona una retención precisa de micras (32–360 μm), una resistencia a la tracción de hasta 850 MPa (SS316L) y un riesgo cero de agrietamiento intermetálico en la zona de soldadura.

¿Por qué los equipos de proyectos globales eligen Hongteng Fengda para acero estructural sensible a las grietas?

Cuando su proyecto involucra elementos estructurales expuestos en entornos agresivos —infraestructura costera, plataformas de procesamiento químico o refuerzo sísmico— necesita más que certificados de conformidad. Necesita un control de procesos trazable, información metalúrgica en tiempo real y colaboración con un equipo de ingeniería.

Hongteng Fengda ofrece esto a través de: (1) registros digitales completos de lotes (incluidos perfiles térmicos, mapas de espesor de recubrimiento e informes NDT de soldadura), (2) ingenieros de soporte técnico dedicados que dominan el inglés, el español y el árabe, (3) plazos de entrega de 7 a 15 días para secciones estructurales estándar (ángulo, canal, viga) con una tasa de entrega a tiempo del 99,2 % durante 2023, y (4) capacidad de personalización OEM, desde soportes galvanizados cortados con láser hasta perfiles conformados en frío doblados en múltiples ejes que cumplen con las tolerancias EN 10162.

Invitamos a los gerentes de compras, ingenieros de proyectos y responsables de garantía de calidad a solicitar: (a) informes de muestras de mapas de soldadura de envíos recientes de bobinas galvanizadas ASTM A1011, (b) validación por terceros de nuestra certificación de clase de ejecución EN 1090-2 EXC4, o (c) un análisis comparativo de alternativas galvanizadas frente a inoxidables para su aplicación específica, incluido el modelado del costo del ciclo de vida durante 25 años.

Preguntas frecuentes: Preguntas clave de las partes interesadas técnicas y de adquisiciones

• ¿Cuál es la distancia mínima recomendada entre las soldaduras y los bordes cortados antes del galvanizado? Mantenga una separación de al menos 25 mm para evitar la superposición de la zona afectada por el calor y garantizar un flujo uniforme de zinc, verificado mediante pruebas de penetración de tintes según la norma ASTM E165.
• ¿Es posible realizar reparaciones de soldadura post-galvanizado de forma segura? Sí, pero solo mediante soldadura por arco con alto contenido de zinc (AWS D3.7 Clase 1), seguida de regalvanizado local (ASTM A780) e inspección MPI al 100%. Ofrecemos procedimientos de reparación certificados para todos los grados estructurales principales.
• ¿Admiten ensamblajes de materiales mixtos (por ejemplo, acero galvanizado + malla de acero inoxidable)? Por supuesto. Nuestra malla soldada de acero inoxidable se integra habitualmente en marcos de soporte galvanizados para fachadas arquitectónicas y tamices industriales, lo que garantiza la compatibilidad galvánica y la fidelidad dimensional a largo plazo.
