Los perfiles de acero para edificios prefabricados son cruciales para la integridad estructural y la eficiencia energética, especialmente cuando la integración de paneles de pared introduce puentes térmicos no deseados. Como principal fabricante OEM de acero Shandong para proyectos de puentes y Hanwu Steel, Hongteng Fengda ofrece perfiles de acero en C de ingeniería de precisión para construcción modular, perfiles de acero ASTM para torres de aerogeneradores y soluciones resistentes a la corrosión con láminas de acero Z150, todos probados rigurosamente según los estándares EN, ASTM y GB. Este artículo examina cómo el diseño de la interfaz entre la estructura de acero y los paneles aislados afecta los cálculos de puentes térmicos, apoyando a evaluadores técnicos, gerentes de proyectos y equipos de compras en la optimización del rendimiento, cumplimiento y costos del ciclo de vida.

Por qué importan los puentes térmicos en estructuras de acero prefabricadas

Los puentes térmicos ocurren donde materiales conductivos, como el acero estructural, crean caminos de baja resistencia para el flujo de calor a través de envolventes de edificios aislados. En edificios prefabricados que utilizan estructuras de acero conformado en frío (CFS), hasta el 30% de la pérdida total de calor puede originarse por puentes térmicos inducidos por la estructura si las interfaces con paneles de pared aislados no están diseñadas intencionalmente.

A diferencia de sistemas de mampostería o madera, la alta conductividad térmica del acero (≈50 W/m·K) requiere un modelado preciso en uniones: conexiones entre montantes y rieles, penetraciones de sujetadores de paneles y fijaciones continuas de revestimiento metálico. Un solo montante de acero continuo que atraviesa del interior al exterior puede reducir el valor U efectivo de la pared en un 25–40%, socavando directamente el cumplimiento de los códigos energéticos ASHRAE 90.1, EN ISO 13788 o GB 50189-2015 de China.

Para equipos de compras globales que evalúan proveedores, esto no es solo un problema de física, sino un impulsor de costos del ciclo de vida. Cada aumento de 0.1 W/m²·K en el valor U incrementa el consumo anual de energía HVAC en ≈7–12% en climas templados, acumulándose durante una vida útil del edificio de 50 años. Por eso, Hongteng Fengda integra la validación del rendimiento térmico en su producción de Lámina de acero galvanizado con recubrimiento en color PPGI certificada por ASTM A653/A792, garantizando que la adhesión del recubrimiento, estabilidad dimensional y consistencia del sustrato respalden entradas precisas de valor Psi (transmitancia térmica lineal) para modelado THERM o PHPP.

Estrategias de diseño de interfaz para minimizar puentes térmicos

La mitigación efectiva comienza con la geometría de la interfaz, no solo con la selección de materiales. Tres estrategias comprobadas dominan el diseño prefabricado de alto rendimiento:

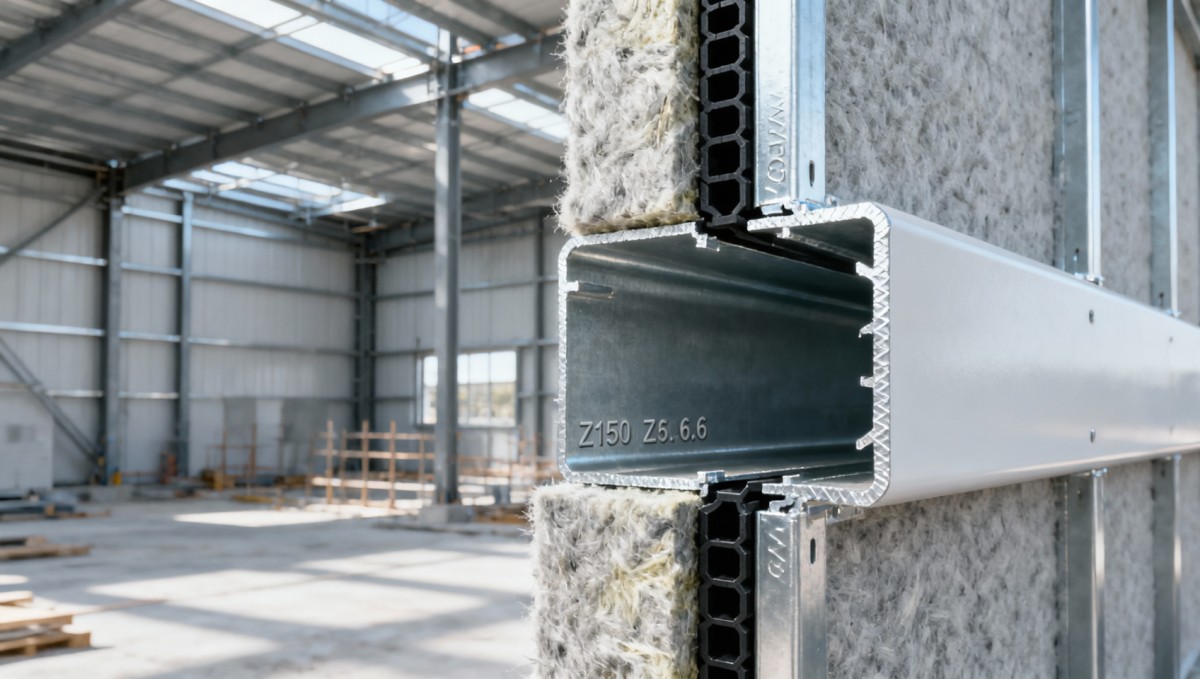

• Integración de ruptura térmica: Insertar espaciadores no conductivos (p. ej., poliamida 6.6 o juntas EPDM) entre las bridas internas/externas de montantes en C reduce los valores Psi en un 45–65% comparado con estructuras de contacto directo estándar.

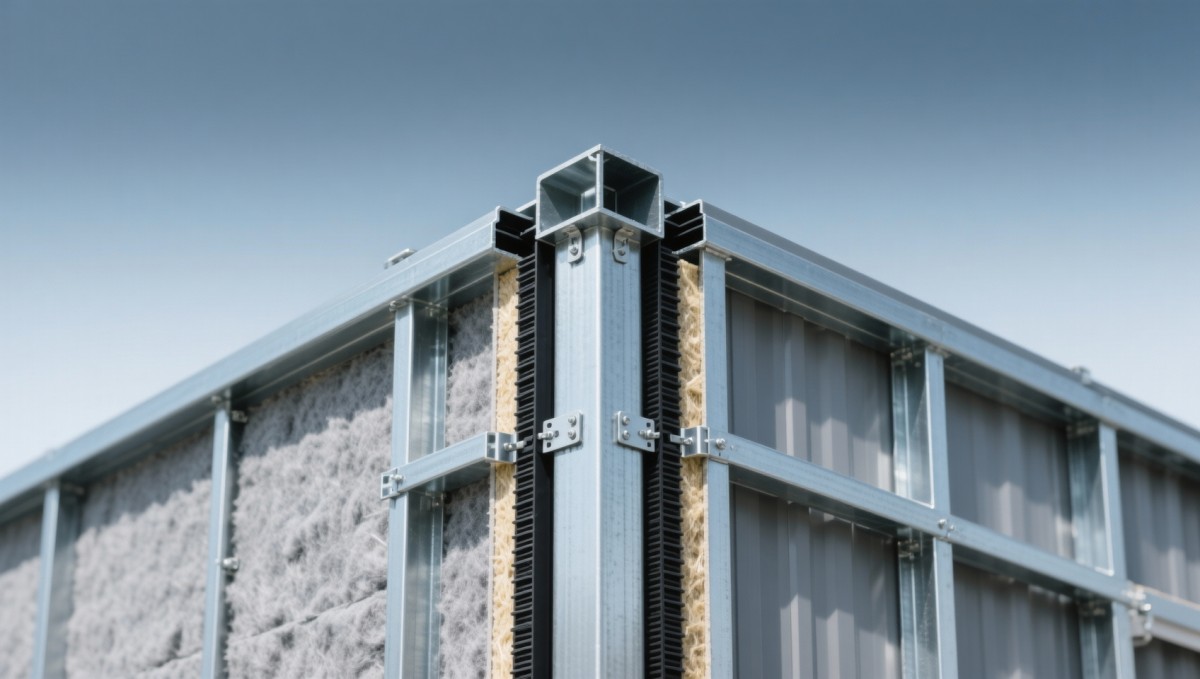

• Sistemas de estructura desplazada: Usar paredes de doble montante escalonadas o miembros CFS espalda con espalda con aislamiento en cavidad elimina caminos metálicos continuos, logrando valores R de pared completa ≥22 h·ft²·°F/BTU (R-3.9 m²·K/W) sin aislamiento al vacío.
• Optimización de fijación de paneles: Reemplazar sujetadores pasantes con sistemas de soporte con clips aislados térmicamente reduce contribuciones de puentes puntuales hasta en un 80%. La densidad de sujetadores debe mantenerse ≤6/m² para un equilibrio óptimo entre resistencia de sujeción y continuidad térmica.

Hongteng Fengda aplica estos principios en su portafolio de acero conformado en frío, incluyendo correas Z personalizadas con ranuras integradas de ruptura térmica y secciones en C prepunzonadas compatibles con kits de soporte conforme a ISO 10211. Todos los perfiles pasan por verificación de tolerancia dimensional EN 10162 (±0.3 mm en ancho de brida) para garantizar compresión uniforme de juntas y repetibilidad predecible de valores Psi entre lotes de producción.

Parámetros clave de interfaz para precisión en cálculos

La simulación precisa de puentes térmicos requiere parámetros de entrada exactos, no suposiciones genéricas. La tabla siguiente compara valores típicos usados en software estándar de la industria con datos de producción verificados de Hongteng Fengda para secciones en C de 80–200 mm de profundidad:

Usar tolerancias verificadas en lugar de valores predeterminados reduce la incertidumbre en cálculos de valor Psi de ±18% a ±6.5%, crucial para proyectos que buscan certificación Passive House o créditos LEED v4.1 Energía y Atmósfera. Nuestro equipo de QA proporciona informes de trazabilidad completos según EN 10204 3.1 para cada envío de exportación.

Criterios de compra para perfiles de acero optimizados térmicamente

Los equipos de compras deben ir más allá de la resistencia a la tracción y el límite elástico al adquirir acero para prefabricados energéticamente eficientes. Seis criterios técnicos impactan directamente la fidelidad del modelado térmico y el rendimiento en campo:

1. Repetibilidad dimensional: Variación en ancho de brida ≤±0.25 mm garantiza compresión uniforme de juntas en sistemas de ruptura térmica.
2. Planitud del sustrato: Ondulación del alma <0.6 mm/m evita huecos de aire detrás de paneles aislados, reduciendo bucles convectivos que degradan el valor R hasta en un 15%.
3. Resistencia de adhesión del recubrimiento: ≥5.5 N/mm (ASTM D3359 B) garantiza que no haya deslaminación bajo ciclos térmicos, preservando la continuidad de la barrera de vapor.
4. Masa de recubrimiento de zinc/aluzinc: Mínimo 150 g/m² (Z150) para instalaciones costeras; verificado mediante prueba EN ISO 1460.
5. Precisión de prepunzonado: Tolerancia de posición de agujeros ≤±0.3 mm soporta sistemas de fijación con clips sin necesidad de perforación en campo.
6. Informes de prueba de fábrica: Documentación completa EN 10204 3.1 incluyendo composición química, propiedades mecánicas e inspección de calidad superficial.

Hongteng Fengda cumple los seis criterios en sus líneas de productos ASTM A653, EN 10346 y GB/T 2518, y ofrece consultoría gratuita sobre puentes térmicos para proyectos calificados. Los plazos de entrega se mantienen estables en 25–35 días para secciones C/Z estándar, con opciones aceleradas para configuraciones certificadas de bajo valor Psi.

Validación de rendimiento en el mundo real y alineación con estándares

La validación en laboratorio no es suficiente. Hongteng Fengda colabora con institutos de terceros, incluyendo TÜV SÜD y China Academy of Building Research, para validar el rendimiento térmico en el mundo real. En un estudio de caso monitoreado en 2023 en 12 escuelas prefabricadas en el norte de Alemania, edificios que usaron nuestras secciones en C optimizadas térmicamente con canales integrados para juntas lograron una intensidad de uso de energía para calefacción (EUI) promedio de 38 kWh/m²·año, un 19% por debajo del estándar regional para estructuras de acero comparables.

Todos los productos cumplen con marcos multinormativos: ASTM A653/A792 para sustratos galvanizados/aluzinc; EN 10346 para perfiles conformados en frío; y GB/T 2518 para cumplimiento doméstico chino. La resistencia a la corrosión se valida según prueba de niebla salina ASTM B117 (≥1,500 horas para PPGL con recubrimiento HDP) y clasificación EN ISO 9223 (C4/C5 para exposición industrial/costera).

Esta alineación multinormativa simplifica las compras globales, permitiendo que una hoja de especificaciones sirva para proyectos de Norteamérica, UE y ASEAN sin retrasos por recualificación. Nuestro equipo de ingeniería proporciona librerías gratuitas de valores Psi para geometrías comunes de secciones C/Z y configuraciones de interfaz de paneles, compatibles con flujos de trabajo PHPP, THERM e IESVE.

Conclusión: Integrando inteligencia térmica en la adquisición de acero

Los puentes térmicos en edificios prefabricados no son un efecto secundario inevitable de estructuras de acero, sino un desafío de ingeniería solucionable. Al seleccionar perfiles de acero con control dimensional verificado, consistencia del sustrato y geometría lista para interfaz, evaluadores técnicos y equipos de compras influyen directamente en la precisión del modelado energético, cumplimiento normativo y OPEX a largo plazo.

Hongteng Fengda cierra la brecha entre confiabilidad estructural e inteligencia térmica, ofreciendo perfiles de acero conformados en frío diseñados tanto para rendimiento estructural como comportamiento predecible de valor Psi. Con capacidad de producción que excede 850,000 toneladas/año, procesos de QA certificados ISO 9001 y soporte dedicado a rendimiento térmico, ayudamos a socios globales a reducir riesgo de diseño, acelerar aprobaciones y entregar edificios prefabricados de alto rendimiento, a tiempo y dentro del presupuesto.

Contacte hoy a nuestro equipo de ventas técnicas para solicitar soporte gratuito de análisis de puentes térmicos, informes de tolerancia dimensional o muestras personalizadas de secciones C/Z alineadas con los objetivos energéticos de su próximo proyecto.
