Elegir el canal de acero estructural adecuado es esencial para un entramado seguro y eficiente en proyectos de construcción e industriales. Desde el soporte de carga y la estabilidad hasta la fabricación y la instalación, comprender los tamaños y usos de los canales ayuda a los operadores y equipos de proyecto a reducir errores, controlar costos y mejorar el rendimiento. Esta guía explica las dimensiones clave de los canales, las aplicaciones comunes y consejos prácticos de selección para trabajos de entramado.

Comprender el canal de acero estructural en los sistemas de entramado

Un canal de acero estructural es una sección larga de acero con un alma y dos alas. Su perfil generalmente forma una C o una U.

Esta forma ofrece buena resistencia, superficies prácticas de conexión y una distribución eficiente del peso. Se utiliza ampliamente en entramados secundarios, refuerzo de bordes y conjuntos de soporte.

En comparación con las barras planas o las placas simples, el canal de acero estructural ofrece mejor resistencia a la flexión. También sigue siendo más fácil de cortar, perforar, soldar e instalar en obra.

Las normas comunes incluyen ASTM, EN, JIS, y GB. La selección de la sección normalmente depende de la dirección de la carga, la luz, las condiciones de apoyo y el método de fabricación.

Principales dimensiones que afectan el rendimiento

Varios factores de tamaño influyen en el rendimiento de un canal de acero estructural en trabajos de entramado. Estas dimensiones deben revisarse en conjunto, no por separado.

• Altura: afecta la resistencia a la flexión y la rigidez.
• Ancho del ala: influye en el área de conexión y la estabilidad local.
• Espesor del alma: contribuye a la resistencia al corte.
• Espesor del ala: mejora la transferencia de carga y la resistencia de la soldadura.
• Peso de la sección: afecta la manipulación, el transporte y el costo total del material.

Un canal más profundo a menudo soporta cargas más altas. Sin embargo, las secciones sobredimensionadas pueden aumentar el peso del proyecto y complicar los detalles de ajuste.

Enfoque actual de la industria en la selección del tamaño de canal

Los proyectos de entramado de acero ahora enfrentan una mayor presión en presupuesto, velocidad y control de calidad. Esto hace que la selección del canal de acero estructural sea más importante que antes.

Muchos proyectos prefieren secciones que equilibren la capacidad estructural con una fabricación sencilla. La disponibilidad confiable y el cumplimiento de normas también influyen en las decisiones finales.

En muchos proyectos de acero, los canales se seleccionan junto con acero angular, vigas y perfiles conformados en frío. La coordinación entre estas secciones mejora el ajuste y la continuidad estructural.

Por qué el canal de acero estructural aporta valor en el entramado

Un canal de acero estructural proporciona resistencia con una geometría práctica. Esta combinación favorece tanto el rendimiento de ingeniería como la eficiencia de producción.

• Soporta entramados de muros, cubiertas, plataformas y equipos.
• Simplifica las conexiones atornilladas y soldadas.
• Puede servir como un solo elemento o como un conjunto emparejado.
• Ayuda a controlar el uso de acero en estructuras secundarias.

En edificios industriales, los canales se utilizan a menudo para soportes de correas, marcos de arriostramiento, soportes de escaleras, estructuras de racks y bases de maquinaria.

En la construcción civil, aparecen en marcos de puertas, soportes de fachadas, cubiertas de zanjas, restricciones de borde y elementos de refuerzo alrededor de aberturas.

La preparación del material también afecta el rendimiento del entramado. La materia prima de acero con química estable mejora la consistencia en el laminado y la fabricación.

Para necesidades de procesamiento relacionadas,Bobina laminada puede respaldar aplicaciones estructurales posteriores donde la soldabilidad y el conformado en frío son importantes.

Las calidades disponibles de acero al carbono incluyen Q235, Q235B, Q345, Q345B, Q195, St37, St42, St37-2, St35.4, St52.4, y St35.

Su contenido de carbono varía de 0.12% a 0.20%, con manganeso de 0.30% a 0.70%. Sigue normas como GB/T 700-2006, ASTM, DIN, JIS, y AiSi.

Estas propiedades favorecen la soldadura, la flexión, el estampado, la forja y el laminado en caliente. Esta compatibilidad ayuda a crear componentes estructurales confiables para sistemas de acero más amplios.

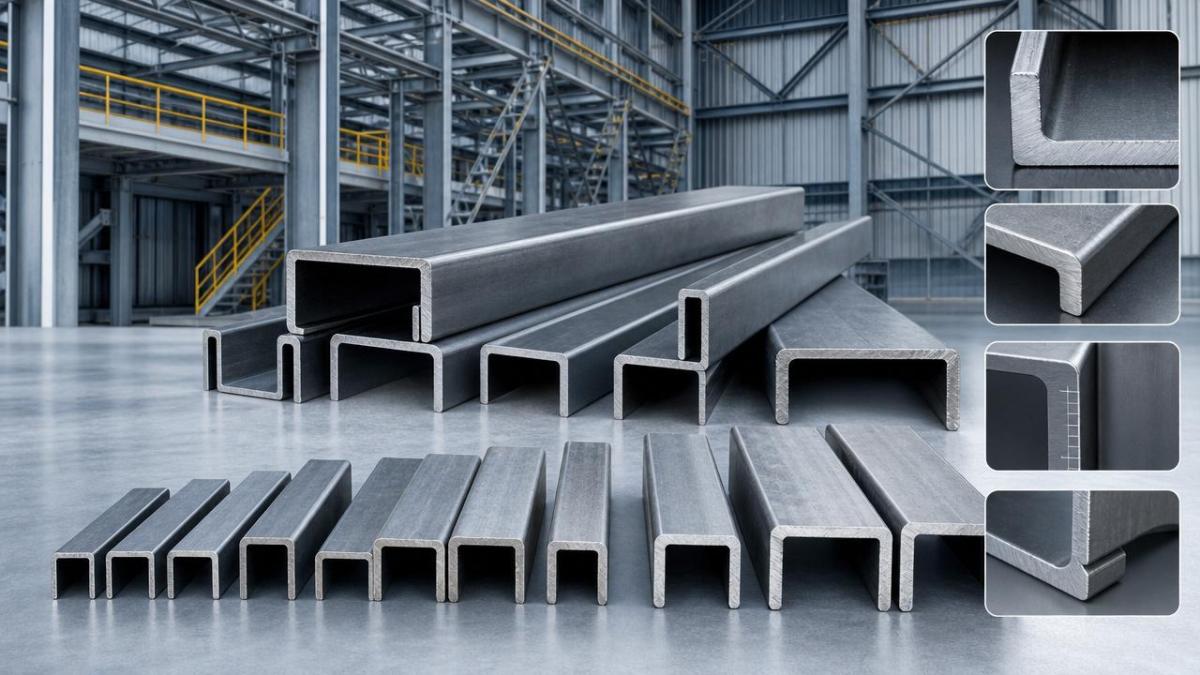

Tamaños típicos de canales y usos comunes en entramado

Los tamaños de los canales de acero estructural varían según la región y la norma. La sección correcta siempre debe ajustarse a los cálculos estructurales y a las condiciones reales de servicio.

Las secciones de canal pequeñas son comunes donde las luces siguen siendo cortas. Son adecuadas para marcos de acceso, rieles de soporte y detalles localizados de refuerzo.

Los tamaños medianos suelen aparecer en entramados comerciales e industriales. Ofrecen una rigidez confiable sin una carga muerta excesiva.

Las secciones de canal grandes pueden funcionar en configuraciones emparejadas. Los canales espalda con espalda pueden crear elementos compuestos más resistentes para cargas exigentes.

Configuraciones comunes en la práctica

• Canal simple para entramado de borde y soporte.
• Canales espalda con espalda para mayor resistencia a la flexión.
• Canales cara a cara para secciones compuestas tipo cajón.
• Canal con rigidizadores de placa para refuerzo local.

Factores prácticos de selección para proyectos de entramado

La selección del canal de acero estructural debe comenzar con los requisitos de carga. La carga muerta, la carga viva, la carga dinámica y los efectos laterales son importantes.

La longitud de la luz es igualmente importante. Las luces más largas normalmente requieren mayor altura, almas más gruesas o un tipo de sección diferente.

El diseño de la conexión debe revisarse desde el principio. El acceso para pernos, el tamaño de la soldadura, la ubicación de los orificios y el detallado de los extremos pueden afectar la mejor elección del canal.

Las condiciones de corrosión no deben ignorarse. Los ambientes interiores secos difieren mucho de los entornos marinos, químicos o exteriores expuestos.

• Verifique el cumplimiento de los requisitos ASTM, EN, JIS, o GB.
• Confirme las tolerancias de la sección y el peso real.
• Revise la soldabilidad y el comportamiento de corte.
• Adapte el recubrimiento o tratamiento superficial a las condiciones de exposición.
• Evalúe la longitud de transporte y los límites de elevación en obra.

Un canal de acero estructural que parece adecuado en el papel aún puede causar retrasos en la instalación si el acceso de perforación o las tolerancias de alineación son deficientes.

Consideraciones de instalación y control de calidad

Los buenos resultados de entramado dependen de más que el tamaño de la sección. La calidad de fabricación y la precisión del montaje afectan directamente la seguridad y la vida útil.

Los canales deben revisarse en cuanto a rectitud, torsión, estado de borde y tolerancia dimensional antes del ensamblaje. Esto reduce problemas de ajuste posteriormente.

Los procedimientos de soldadura deben ajustarse a la calidad y el espesor del acero. Un exceso de aporte térmico puede deformar elementos esbeltos y reducir la calidad de alineación.

Para entramados atornillados, el espaciamiento de los orificios y la distancia al borde deben seguir las reglas de diseño. Un detallado deficiente puede debilitar el elemento o complicar el montaje.

Los recubrimientos protectores deben aplicarse después de una preparación adecuada de la superficie. El galvanizado, los sistemas de imprimación o los acabados revestidos prolongan la durabilidad en servicio.

Próximos pasos para una mejor especificación de canales

Un canal de acero estructural bien especificado mejora la confiabilidad del entramado, la eficiencia del material y la velocidad de construcción. Las mejores decisiones comienzan con requisitos técnicos claros.

Defina desde el principio las cargas, las luces, los métodos de conexión, las normas y las condiciones de exposición. Luego compare los tamaños de canal disponibles con las necesidades de fabricación e instalación.

Cuando los proyectos implican abastecimiento internacional, elija proveedores con producción estable, control de calidad y cumplimiento de normas en múltiples categorías de acero.

Hongteng Fengda respalda los requisitos globales de acero estructural con canal de acero, acero angular, vigas, perfiles conformados en frío y componentes personalizados para construcción e industria.

Al combinar una selección precisa de secciones con un suministro confiable de acero, los proyectos de entramado pueden reducir riesgos, controlar costos y lograr un rendimiento estructural más consistente.
