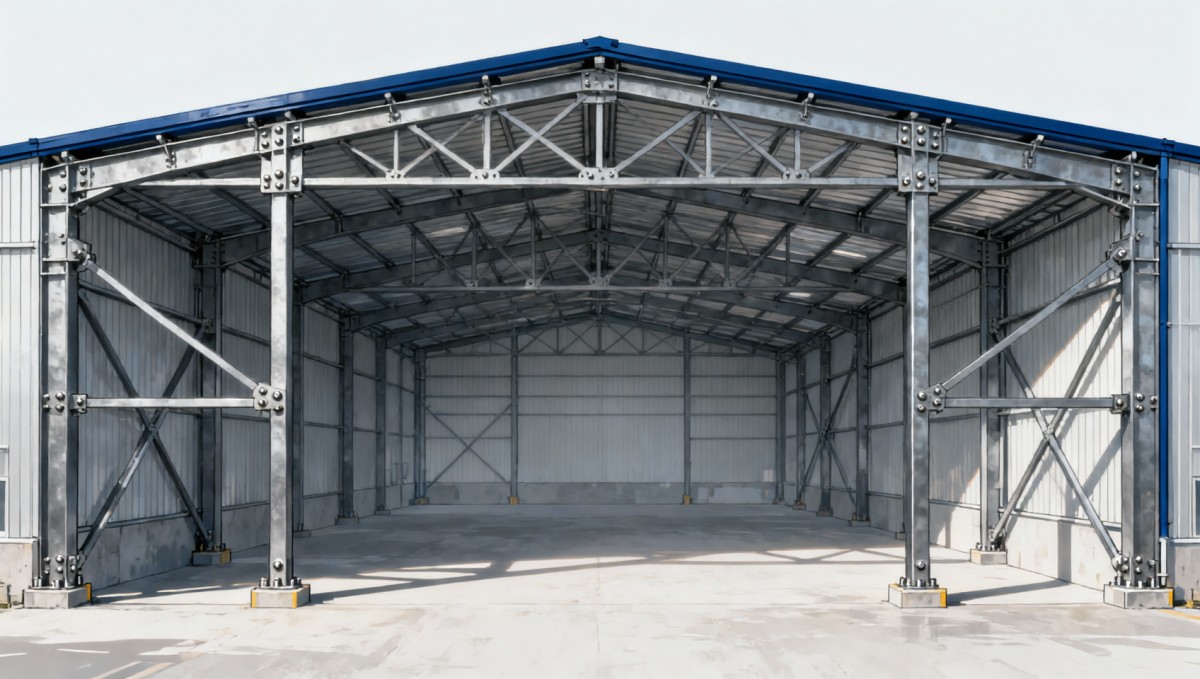

Los edificios industriales de gran luz están determinados menos por la resistencia nominal del marco principal de acero que por la forma en que todo el sistema controla los movimientos, la inestabilidad, las exigencias de las conexiones y el comportamiento durante la construcción. Un pórtico que cumple una verificación básica de cargas gravitacionales puede aun así tener un mal desempeño si la deflexión de la cubierta afecta el drenaje, el arriostramiento lateral está incompleto, las cargas de grúa se simplifican o la rigidez de las conexiones difiere del modelo de análisis.

Para las decisiones de diseño de estructuras de acero, la cuestión crítica no es simplemente si una viga o cercha puede cubrir la distancia requerida. Es si el sistema estructural seleccionado puede mantener la resistencia, la aptitud de servicio, la estabilidad y la constructibilidad durante la fabricación, el montaje, las cargas operativas y la exposición ambiental. Cuanto mayor es la luz, menos tolerante es el diseño con las hipótesis que pueden ser aceptables en edificios más pequeños.

Comience con la geometría operativa, no con la lista de elementos

Los edificios industriales con grandes luces libres suelen seleccionarse para preservar áreas de producción sin obstáculos, pasillos de almacenamiento, acceso de mantenimiento o circulación de vehículos. Estos requisitos operativos deben definir el esquema estructural antes de comenzar el dimensionamiento de los elementos. Un almacén de 30 m de luz con una cubierta ligera tiene exigencias fundamentalmente diferentes de las de un taller de fabricación de ancho similar que soporta grúas puente, instalaciones suspendidas, equipos fotovoltaicos y altas cargas locales de mantenimiento.

Los datos clave incluyen la luz libre, la separación entre vanos, la altura al alero, la pendiente de cubierta, la cobertura interna de grúas, las previsiones para equipos futuros, las aberturas en la envolvente del edificio y las ubicaciones permitidas de los vanos arriostrados. Estas decisiones son interdependientes. Aumentar la separación entre vanos puede reducir el número de pórticos principales, pero incrementa las luces de las correas, las exigencias del diafragma de cubierta, las fuerzas de arriostramiento longitudinal y el tamaño de los elementos secundarios. Elevar la altura al alero puede mejorar el espacio libre para la manipulación, al tiempo que aumenta los momentos en las columnas, la exposición al viento y el desplazamiento lateral del pórtico.

El sistema adecuado suele surgir de estas restricciones:

• Pórticos rígidos son eficientes cuando los vanos repetitivos, las luces moderadas a largas y una cubierta inclinada se adaptan a la función del edificio. Su economía depende en gran medida de la geometría de las cartelas, la separación entre pórticos, las condiciones de restricción y el comportamiento de las cimentaciones.
• Cerchas de cubierta pueden ser ventajosas cuando se acepta una zona estructural profunda y se requieren luces mayores o pasos para instalaciones. Introducen más fabricación, más uniones y más interfaces de montaje que una solución de vigas de placa o pórticos de sección variable.
• Vigas de placa o vigas armadas pueden ser adecuadas para cargas concentradas, condiciones de transferencia o requisitos relacionados con grúas, pero la estabilidad del alma, la secuencia de soldadura y las dimensiones de transporte deben resolverse desde el inicio.
• Reticulados espaciales y otros sistemas tridimensionales pueden distribuir la carga eficientemente en geometrías complejas de cubierta, aunque el diseño de nodos, las tolerancias y los requisitos de fabricación especializada deben evaluarse junto con la eficiencia estructural.

Un bajo tonelaje de acero no es automáticamente una solución de bajo riesgo. Un esquema que ahorra material pero requiere empalmes difíciles en obra, una secuencia de montaje estricta o una alineación inusualmente precisa puede generar riesgos de coste y plazo que no son visibles en una comparación inicial de pesos.

La definición de cargas se vuelve más determinante a medida que aumenta la luz

La carga permanente suele tratarse como fija, pero con frecuencia se subestima durante la selección conceptual. Las chapas de cubierta, el aislamiento, las correas, los conductos suspendidos, las bandejas portacables, la protección contra incendios, la iluminación, las tuberías principales de rociadores, los sistemas de acceso y las instalaciones solares contribuyen a ella. Incluso adiciones distribuidas modestas se vuelven significativas sobre una gran área tributaria. La base de diseño debe distinguir entre las cargas permanentes confirmadas y las previsiones para equipos que se esperan pero aún no están completamente especificados.

La sobrecarga de cubierta, la nieve, el encharcamiento de agua de lluvia, el viento, la acción sísmica, las cargas de grúa, los efectos térmicos y las acciones accidentales deben considerarse conforme al código aplicable del proyecto y a las condiciones del emplazamiento. El código aplicable puede basarse en especificaciones de materiales ASTM combinadas con una norma de diseño norteamericana, diseño basado en Eurocódigos con normas de producto EN, requisitos relacionados con JIS, normas GB o una combinación específica del proyecto. La conformidad del material y el cumplimiento del diseño estructural son cuestiones independientes: un certificado de calidad del acero no demuestra que las combinaciones de carga de diseño, las verificaciones de estabilidad o los criterios de aptitud de servicio sean apropiados.

El viento merece especial atención en edificios bajos de gran luz. La presión exterior es solo una parte del problema. La presión interna puede cambiar considerablemente cuando existen grandes puertas, persianas o aberturas en los muros. El edificio debe evaluarse para condiciones de cerramiento realistas, incluidas las puertas operativamente abiertas cuando lo exijan las reglas de diseño aplicables. La succión de cubierta puede controlar las conexiones entre correas y cabios, los sujetadores de las chapas, los elementos de arriostramiento y el anclaje de las bases de las columnas, incluso cuando las cargas gravitacionales controlan el cabio principal.

En edificios con grúas, el sistema de vigas carril no puede reducirse a una simple carga vertical de rueda. Las fuerzas horizontales transversales, el empuje longitudinal, el sesgado, las disposiciones de impacto exigidas por la norma aplicable, los detalles sensibles a fatiga, las tolerancias de alineación de los carriles y los asentamientos diferenciales pueden gobernar partes del diseño. Un pórtico adecuado para un monorraíl ligero no es necesariamente adecuado para una grúa puente viajera de servicio pesado.

La aptitud de servicio suele determinar si el edificio funciona correctamente

Las verificaciones de resistencia abordan la resistencia al colapso; la aptitud de servicio determina si la estructura sigue siendo utilizable y compatible con el revestimiento, el drenaje, la maquinaria y los ocupantes. Las grandes luces amplifican la deflexión porque el desplazamiento por flexión aumenta rápidamente con la luz. Un cabio estructuralmente seguro aún puede producir una flecha visible en la cubierta, riesgo de encharcamiento, daños a acabados frágiles o desalineación de instalaciones suspendidas.

Por lo tanto, los límites de deflexión deben vincularse al sistema real de cubierta y muros, y no seleccionarse como un valor genérico aislado. La pendiente de cubierta, la trayectoria de drenaje, el perfil de los paneles, los detalles de impermeabilización, los sistemas de techo interior, los soportes de instalaciones y la posibilidad de futuros equipos instalados sobre la cubierta influyen en el movimiento que puede tolerarse. Cuando es posible el encharcamiento, debe examinarse la interacción entre la deflexión y el agua acumulada, en lugar de suponer que la geometría original de la cubierta se mantiene sin cambios bajo carga.

El desplazamiento lateral del pórtico es igualmente importante. Un movimiento lateral excesivo puede afectar las conexiones del revestimiento, los acristalamientos, los tabiques, las puertas y los carriles de grúa. El modelo de análisis debe reflejar el sistema previsto para cargas laterales: pórticos resistentes a momento, vanos con arriostramiento vertical, diafragmas o una combinación de ellos. No es seguro confiar en las chapas de cubierta y de pared como componente estabilizador principal, a menos que su acción de diafragma, patrón de fijación, continuidad, aberturas y trayectorias de transferencia de carga hayan sido explícitamente diseñados y documentados.

La estabilidad es una cuestión del sistema, no solo una verificación del elemento

Los elementos de acero de gran luz suelen utilizar almas y alas esbeltas para reducir el peso. Esto hace que el comportamiento frente al pandeo sea fundamental para el diseño. El pandeo local, el pandeo lateral-torsional, el pandeo por flexión de columnas, el aplastamiento del alma cerca de reacciones concentradas y la estabilidad de la zona de panel o del alma en las conexiones pueden influir en las proporciones de los elementos.

La cuestión práctica central es la restricción: ¿dónde y bajo qué condición de carga está restringida el ala comprimida? Las correas pueden proporcionar restricción solo si sus conexiones y su sistema de atados pueden aportar la fuerza y rigidez requeridas. Un elemento de cubierta restringido bajo carga gravitacional puede no estar restringido de manera equivalente bajo succión de viento, cuando el ala comprimida puede invertirse. Las disposiciones de arriostramiento deben verificarse para ambas direcciones de carga y proporcionar una trayectoria continua desde el nivel de cubierta hasta los arriostramientos verticales, las cimentaciones y el terreno.

La restricción de los elementos también cambia durante el montaje. Antes de instalar las chapas de cubierta, los atados y los arriostramientos permanentes, los pórticos parcialmente terminados pueden ser más vulnerables que el edificio finalizado. La secuencia de montaje debe definir los arriostramientos temporales, las longitudes admisibles sin arriostrar, los puntos de izado, los requisitos de terminación de empalmes y cualquier restricción para colocar paquetes de materiales de cubierta antes de que el sistema permanente esté activo. Estos requisitos son información de diseño, no mera preferencia del contratista.

Las conexiones deben corresponder con las hipótesis utilizadas en el análisis

La selección de conexiones afecta la rigidez, la complejidad de fabricación, el tiempo de montaje, los requisitos de inspección y el mantenimiento a largo plazo. En un pórtico, las conexiones de rodilla y cumbrera determinan la eficacia de la transferencia de momento y, por tanto, el comportamiento del pórtico. Tratar una conexión como totalmente rígida en el análisis, pero proporcionar una conexión con una flexibilidad rotacional considerable, puede aumentar la deflexión y redistribuir los momentos de maneras no reflejadas en el diseño.

Los empalmes atornillados en obra suelen preferirse por la eficiencia de montaje, mientras que la soldadura en taller puede mejorar la calidad controlada de fabricación. Ningún método es universalmente superior. La decisión depende de la longitud de transporte, el acceso a obra, la capacidad de la grúa, las tolerancias requeridas, la accesibilidad para soldar, la secuencia de recubrimiento y la disponibilidad de inspección cualificada. Los agujeros sobredimensionados, los agujeros alargados, los requisitos de unión antideslizante, el pretensado de pernos y la protección anticorrosiva alrededor de las uniones deben ser compatibles con el comportamiento previsto de la conexión.

Cuando la fatiga es relevante, en particular en soportes de grúas o conexiones de equipos vibrantes, la categoría de detalle y el rango de tensiones importan más que la simple resistencia estática. Deben evitarse los cambios bruscos de geometría, las terminaciones deficientes de soldadura, las trayectorias de carga excéntricas y la flexión secundaria no considerada. Una conexión pesada no es inherentemente duradera si dirige la fuerza a través de soldaduras mal detalladas o crea zonas inaccesibles donde se acumula humedad.

El grado del material es solo una parte de la idoneidad del material

El acero de mayor resistencia puede reducir el peso de los elementos, pero el beneficio puede estar limitado por la deflexión, el pandeo, la capacidad de las conexiones, los tamaños de sección disponibles, la soldabilidad o los requisitos de espesor mínimo. Un diseño controlado por rigidez no se volverá necesariamente más económico simplemente al utilizar un grado de mayor límite elástico. En elementos armados, las placas más delgadas también pueden aumentar la susceptibilidad al pandeo local y a la distorsión durante la fabricación.

La selección de materiales debe especificar el grado requerido, la forma del producto, el rango de espesores, la tenacidad cuando sea relevante, las tolerancias dimensionales y los requisitos de trazabilidad. No debe suponerse que las designaciones equivalentes son intercambiables sin revisar la composición química, las propiedades mecánicas, la condición de suministro y los requisitos de la norma de diseño aplicable. Esto es especialmente importante cuando los certificados de fábrica utilizan una designación regional mientras que la especificación del proyecto hace referencia a otra.

La protección contra la corrosión debe seleccionarse según la condición de exposición y la estrategia de mantenimiento, no solo según la apariencia. Los almacenes interiores secos, las áreas de proceso húmedas, los emplazamientos costeros, las instalaciones químicas y las estructuras abiertas por los lados generan riesgos diferentes. Los sistemas de recubrimiento requieren una preparación adecuada de la superficie, tratamiento de bordes, control del espesor de película seca, procedimientos de reparación y compatibilidad con detalles atornillados y soldados. El galvanizado por inmersión en caliente puede ser adecuado para ciertos componentes, pero deben revisarse la ventilación, el drenaje, el riesgo de distorsión y los detalles de conexión posteriores al galvanizado.

Los elementos secundarios no deben confundirse con los elementos estructurales primarios. La malla de acero inoxidable, por ejemplo, puede ser apropiada para filtración, barreras de protección, pantallas de ventilación o relleno arquitectónico cuando se necesita resistencia a la corrosión. Una especificación comoMalla soldada de acero inoxidable 306 debe evaluarse en función del diámetro del alambre, la abertura, el entorno corrosivo, el método de fijación y las cargas aplicadas; no sustituye a un diafragma de cubierta diseñado, un elemento de arriostramiento o un sistema de protección contra caídas, salvo que haya sido expresamente diseñado para esa función.

La capacidad de fabricación debe revisarse antes de congelar el diseño

Las estructuras de acero de gran luz dependen con frecuencia de cabios armados de sección variable, vigas de placa soldadas, cerchas profundas o grandes conjuntos de conexión. El diseño debe ajustarse a los controles de fabricación disponibles. La precisión de corte de placas, los procedimientos de ensamblaje, la cualificación de procedimientos de soldadura, la secuencia de soldadura, el control de distorsión, los ensayos no destructivos cuando se especifiquen y la inspección dimensional afectan a la posibilidad de entregar la geometría diseñada de forma fiable.

Las tolerancias críticas deben identificarse en lugar de dejarse como expectativas generales. Estas pueden incluir la separación entre columnas, la planitud de las placas base, la contraflecha de los cabios, la alineación de empalmes, el nivel de las vigas carril, la ubicación de agujeros de pernos y la geometría del plano de cubierta. La contraflecha debe especificarse solo cuando cumpla un propósito definido y debe considerar el comportamiento bajo carga permanente; una contraflecha arbitraria puede complicar la instalación del revestimiento y crear patrones no previstos de drenaje de cubierta.

Los diseñadores también deben considerar las restricciones de transporte. Un elemento soldado largo puede ser económico en el taller, pero inviable de entregar sin permisos especiales, limitaciones de ruta o empalmes en obra. Dividir el elemento en secciones transportables introduce exigencias de empalme e interfaces de montaje. La solución preferida suele ser aquella que equilibra la eficiencia de taller, la viabilidad del transporte y el montaje controlado en obra, en lugar de maximizar cualquiera de ellos.

Una comparación disciplinada de sistemas alternativos

Una evaluación útil no comienza con el precio por tonelada. Compare los esquemas competidores con los mismos criterios funcionales: espacio interior libre, desempeño de cubierta, estabilidad lateral, compatibilidad con grúas, reacciones de cimentación, complejidad de fabricación, segmentación para envío, secuencia de montaje, requisitos de recubrimiento y capacidad de modificaciones futuras.

Las cargas de cimentación merecen atención en esta comparación. Los pórticos pueden imponer un empuje horizontal y una succión significativos en las bases de las columnas. Una superestructura más ligera aún puede generar cimentaciones costosas si produce reacciones elevadas o requiere extensos trabajos de vigas de atado. Por el contrario, un pórtico más robusto y con mejor rigidez puede reducir el refuerzo secundario y simplificar el sistema de envolvente.

La base final de diseño debe registrar claramente las cargas de diseño, las normas aplicables, las combinaciones de carga, los criterios de deflexión y desplazamiento lateral, las hipótesis de restricción, las clasificaciones de conexiones, el sistema anticorrosivo, los requisitos de inspección y las responsabilidades durante el montaje. Las estructuras industriales de acero de gran luz funcionan de manera fiable cuando estas interfaces se resuelven como parte del sistema estructural, y no cuando se dejan para conciliarse después de que los planos de fabricación ya estén en curso.
