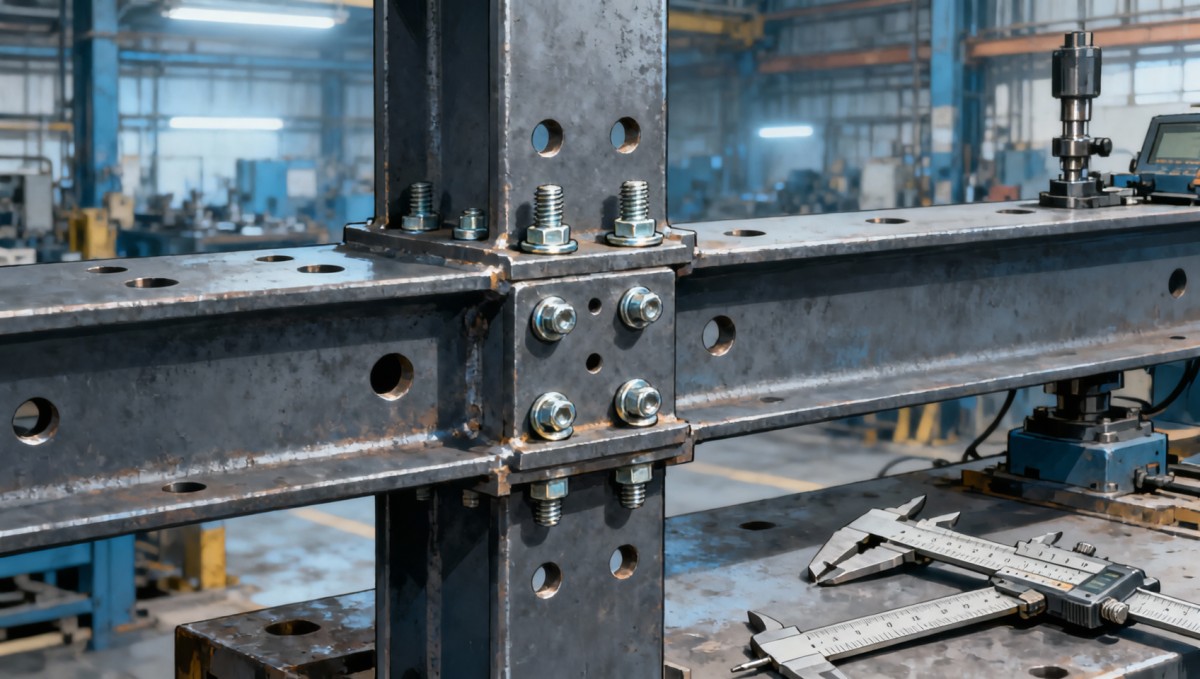

Perforación de acero estructural: tolerancias de agujeros que protegen el rendimiento de las conexiones

La perforación de acero estructural es más que hacer agujeros: es un paso crítico para proteger la resistencia de las conexiones, la alineación y la seguridad a largo plazo del proyecto. Un agujero que parece estar solo ligeramente desplazado o sobredimensionado puede generar problemas de ajuste de los pernos, obligar a realizar modificaciones en obra, reducir el rendimiento por apoyo o retrasar el montaje mientras los equipos deciden si una reparación es aceptable. Para los operarios, la mentalidad más útil es sencilla: cada agujero perforado forma parte de un sistema de conexión, no de una característica de mecanizado aislada.

El resultado requerido no es simplemente «un perno puede pasar a través». El agujero debe tener el tipo, diámetro, ubicación, forma, condición de borde y orientación correctos para el conjunto de pernos y el diseño de la conexión. Estos requisitos pueden provenir de los planos contractuales, las especificaciones de fabricación, las normas aplicables de estructuras de acero y los planos de taller aprobados. Los proyectos ASTM, EN, JIS y GB pueden utilizar terminología y criterios de aceptación diferentes, por lo que los documentos aprobados del proyecto, y no los hábitos de un trabajo anterior, deben regir el trabajo.

Por qué la tolerancia de los agujeros tiene un efecto directo en la conexión

Las conexiones estructurales atornilladas transfieren carga mediante varios mecanismos. Según el diseño, el perno puede trabajar por apoyo, resistencia al deslizamiento, tracción o una combinación de estas acciones. La geometría del agujero influye en cómo se unen las piezas conectadas y cómo la fuerza entra en la placa, el ala de la viga, el ángulo, el canal o la cartela. Un patrón de agujeros deficiente también puede introducir una excentricidad no intencionada, haciendo que una conexión se comporte de forma diferente al detalle diseñado.

Un agujero sobredimensionado no es automáticamente defectuoso. Las especificaciones estándar reconocen varias categorías de agujeros, incluidos agujeros redondos estándar, agujeros sobredimensionados, agujeros ranurados cortos y agujeros ranurados largos. Cada categoría tiene una finalidad. Las ranuras pueden permitir movimiento, ajuste de montaje o efectos térmicos, pero su dirección y uso deben especificarse. Sustituir un agujero por otro más grande simplemente porque un componente no se alineó no equivale a utilizar un agujero sobredimensionado o ranurado aprobado en una conexión diseñada.

La tolerancia de ubicación es igual de importante. Si un agujero se desplaza, es posible que aún pueda insertarse un solo perno. Si todo un grupo se ha desviado, puede ser necesario forzar el elemento a su posición, lo que puede deformar el acero conectado, aumentar la tensión de instalación o imposibilitar el ajuste de componentes adyacentes. En estructuras repetitivas, los pequeños errores de trazado pueden acumularse hasta que el problema solo se hace visible durante el montaje.

La calidad del agujero también afecta al rendimiento práctico. Las rebabas importantes impiden el contacto adecuado de las superficies de contacto. Los bordes desgarrados, las superficies endurecidas por trabajo, la decoloración excesiva por calor o los agujeros fuera de redondez pueden complicar la inspección y la instalación de pernos. Un agujero perforado debe estar limpio y ajustarse a la geometría especificada, con las rebabas eliminadas cuando sea necesario, en lugar de considerarse aceptable porque queda oculto después del ensamblaje.

Lea el plano antes de preparar el taladro

La mayoría de los errores de perforación evitables comienzan antes de que la herramienta toque el acero. Los operarios deben confirmar la marca del elemento, la revisión del plano, la cara de conexión, los puntos de referencia, el tipo de agujero, la designación del perno y cualquier instrucción relacionada con el recubrimiento, la secuencia de soldadura o las condiciones de ajuste en obra. En elementos asimétricos, es especialmente fácil perforar el patrón correcto en la cara equivocada. Los ángulos, canales, perfiles en T y elementos armados necesitan un control claro de orientación.

No suponga que el tamaño nominal del perno equivale al tamaño nominal del agujero. Los requisitos de diseño y fabricación aplicables definen las dimensiones permitidas de los agujeros y cualquier tratamiento especial para las ranuras. También pueden definir tolerancias para el espaciamiento de agujeros, la distancia al extremo, la galga y la posición relativa de los agujeros coincidentes. Cuando los documentos del proyecto entren en conflicto o dejen incertidumbre, el asunto debe resolverse mediante el proceso de ingeniería o calidad responsable antes de que continúe la producción.

Una comprobación útil antes de perforar es identificar la característica que realmente controla el patrón. Puede ser el extremo de una viga, la línea central de un alma, el borde de un ala, un punto de referencia de una placa o la relación entre centros de los agujeros. Medir cada agujero de forma independiente desde un borde exterior puede aumentar la variación de trazado. La medición basada en referencias mantiene el patrón vinculado a la intención del diseño.

• Verifique el último plano aprobado y la identificación del elemento.
• Confirme si los agujeros son estándar, sobredimensionados, ranurados cortos o ranurados largos.
• Compruebe el diámetro y el grado del perno con el programa de conexiones.
• Establezca la cara de referencia correcta y el punto de referencia principal.
• Revise cualquier restricción sobre modificaciones en obra o corte con llama.

Las tolerancias que requieren atención en el taller

El diámetro del agujero es el control más evidente, pero es solo uno de ellos. Una rutina de inspección fiable considera el diámetro, la ubicación del centro, el espaciamiento, las dimensiones de las ranuras, el eje del agujero y la condición de borde. La norma aplicable o la especificación del proyecto debe proporcionar la base de aceptación. Los operarios no deben utilizar una «tolerancia de taller» universal para cada proyecto de exportación, porque los sistemas de pernos, las categorías de conexión y las especificaciones del cliente pueden variar.

El eje del agujero merece atención al perforar material grueso o capas apiladas. Un taladro que se desvía, una pieza de trabajo mal asegurada o una base de taladro magnético desgastada pueden crear un agujero que no sea perpendicular a la superficie de contacto. El perno aún puede pasar, pero las arandelas pueden no asentarse de manera uniforme y los componentes coincidentes pueden resistirse al ensamblaje. Este riesgo aumenta al perforar cerca de los bordes o sobre superficies irregulares.

El método de perforación cambia el perfil de riesgo

Las líneas de perforación CNC, los taladros radiales, los taladros magnéticos, los sistemas de punzonado y los equipos de corte térmico pueden utilizarse en la fabricación estructural bajo controles adecuados. La cuestión no es qué proceso parece más avanzado, sino si el proceso puede producir repetidamente la geometría de agujero requerida en el elemento real, el espesor, las condiciones de acceso y el volumen de producción.

La perforación CNC ofrece una gran repetibilidad cuando se controlan los programas, el posicionamiento del material y la calibración de la máquina. Es especialmente útil para vigas, placas y componentes de conexión de gran volumen. La perforación manual o magnética sigue siendo habitual para operaciones locales, reparaciones aprobadas por ingeniería y elementos que no pueden procesarse en una línea. En esas situaciones, la disciplina de preparación es aún más importante: sujete firmemente, marque con punzón de centrado o posicione con precisión cuando corresponda, confirme que el taladro sea estable y evite el movimiento al producirse la salida de la broca.

El punzonado puede ser eficiente dentro de los límites de espesor y calidad establecidos por los requisitos de fabricación pertinentes. Sin embargo, la holgura del punzón, el estado de la matriz y el espesor del material afectan la calidad del borde y la deformación. Los agujeros de corte térmico requieren especial precaución. Pueden permitirse en algunas aplicaciones cuando se producen y terminan conforme a los requisitos del proyecto, pero deben evaluarse su borde afectado por el calor, conicidad y consistencia dimensional. Nunca debe suponerse que una abertura cortada térmicamente equivale a un agujero perforado sin comprobar la especificación aplicable.

El estado de la herramienta es una fuente discreta de no conformidades. Una broca desafilada puede generar calor, vibración, mala redondez y rebabas importantes. Una presión de avance incorrecta puede empeorar el problema: una fuerza excesiva implica riesgo de rotura y movimiento, mientras que una presión insuficiente puede rozar y endurecer la superficie. Utilice las indicaciones del fabricante de la herramienta para la velocidad, el avance, el refrigerante y la selección de la fresa, y luego verifique la primera pieza antes de liberar una serie de producción.

Los problemas de ajuste suelen revelar fallos anteriores del proceso

Cuando los pernos no se alinean en obra, a menudo se culpa primero a la perforación. A veces es correcto; otras veces, la causa raíz está en fases anteriores. La longitud incorrecta del elemento, la orientación de la contraflecha, la contracción de soldadura, la deformación de la placa, las revisiones no coincidentes, la acumulación de recubrimiento o una secuencia de ensamblaje incorrecta pueden afectar el ajuste. La respuesta correcta es inspeccionar toda la interfaz en lugar de agrandar un agujero inmediatamente.

El escariado o agrandamiento en obra puede permitirse únicamente bajo condiciones definidas y vías de aprobación. Puede cambiar la clasificación de la conexión, reducir la distancia al borde, afectar los requisitos de arandelas o requerir revisión de ingeniería. Las modificaciones no controladas en obra son especialmente riesgosas para conexiones críticas al deslizamiento, detalles sensibles a la fatiga, trabajos sísmicos o conexiones cercanas a los límites mínimos de distancia al borde. La regla práctica es firme: no utilice un taladro para ocultar un problema dimensional.

Para los ensamblajes de taller, el montaje de prueba puede detectar problemas de patrón antes del envío. Esto es valioso para nodos complicados, cerchas de múltiples elementos, columnas armadas e interfaces entre ensamblajes fabricados de forma independiente. Incluso cuando no se requiere un montaje de prueba completo, comprobar piezas de acoplamiento representativas y registrar los resultados proporciona al equipo de calidad evidencia de que el proceso establecido está funcionando.

La inspección debe seguir el riesgo real de la conexión

No todos los agujeros necesitan el mismo nivel de medición, pero cada patrón crítico necesita un control trazable. La inspección de la primera pieza es esencial después de una nueva preparación, un cambio de programa, el reemplazo de una herramienta o una revisión del plano. Para trabajos recurrentes, el muestreo durante el proceso puede identificar desviaciones antes de que se vea afectado un lote grande. La inspección final debe centrarse en las dimensiones que influyen en el ensamblaje y el comportamiento estructural, en lugar de depender únicamente de una comprobación visual.

Las herramientas de medición útiles incluyen calibradores calibrados, calibres pasa/no pasa, cintas métricas, reglas de acero, plantillas, sistemas de coordenadas y dispositivos de inspección fabricados para este fin. La herramienta debe ser adecuada para la tolerancia que se verifica. Una cinta métrica puede ser suficiente para una comprobación general del elemento, pero no es el mejor método para confirmar una relación estrecha entre centros de agujeros. Los registros de medición deben identificar el componente, la revisión del plano, la característica medida, el resultado y el inspector cuando la documentación de calidad del proyecto lo requiera.

Después de perforar, inspeccione también el acero circundante. Confirme la distancia al borde restante, busque deformaciones cerca de material delgado, elimine las rebabas inaceptables y verifique que la protección contra la corrosión o la preparación de la superficie no se vean comprometidas. Si los agujeros se perforan después de la galvanización o el recubrimiento, debe seguirse el procedimiento de reparación especificado; la perforación expone acero nuevo y puede crear una vía local de corrosión si se deja sin tratar.

Las diferencias de material requieren un enfoque de perforación distinto

El acero estructural al carbono, el acero resistente a la intemperie, el acero inoxidable y los perfiles conformados en frío no responden de forma idéntica a la perforación. El espesor, el estado de la superficie, la tensión residual, la dureza y el trabajo en frío pueden alterar la vida útil de la herramienta y la generación de calor. Los materiales inoxidables, en particular, pueden endurecerse por trabajo si la herramienta roza en lugar de cortar de manera constante. La sujeción estable, las fresas adecuadas, el avance controlado y el fluido de corte apropiado son medidas de protección prácticas cuando son compatibles con el material y los requisitos de acabado posteriores.

Esto es importante cuando un paquete estructural incluye componentes que no son de acero al carbono. Por ejemplo, un producto de acero inoxidable 201 como labarra cuadrada de acero inoxidable 310 puede utilizarse en aplicaciones de fabricación o componentes donde sean relevantes la resistencia a la corrosión, la conformabilidad y el aspecto de la superficie. No debe tratarse como intercambiable con el material de vigas estructurales simplemente porque ambos son acero. Confirme el grado real, la forma del producto, la función de carga, el método de perforación y el detalle de conexión aplicable antes de procesarlo junto con la estructura principal de acero.

Una mejor transferencia de fabricación a montaje

Una perforación fiable comienza con una cadena de información clara: la intención de diseño se convierte en un plano controlado, el plano se convierte en un programa o trazado preciso y el elemento terminado se verifica con las mismas referencias utilizadas para fabricarlo. Esta cadena es especialmente importante para los proyectos de exportación, donde el fabricante y el equipo de montaje pueden estar separados por la distancia, el idioma y diferentes prácticas estándar.

Hongteng Fengda suministra acero angular, canales, vigas, perfiles conformados en frío y componentes estructurales personalizados para proyectos internacionales de construcción e industria. Para trabajos regidos por requisitos ASTM, EN, JIS o GB, la prioridad práctica es alinear los detalles de perforación, la documentación de materiales, las expectativas de inspección, el embalaje y la secuencia de envío antes de que comience la fabricación. Una capacidad de producción estable solo ayuda cuando la información de conexión es igualmente estable y trazable.

Antes de liberar cualquier trabajo de perforación de acero estructural, confirme el programa de agujeros aprobado, el sistema de pernos, las tolerancias requeridas, el procedimiento de modificación permitido y los puntos de inspección. Esta breve revisión suele ser mucho menos costosa que resolver un problema de patrón de pernos después de que el acero haya llegado a la obra.
