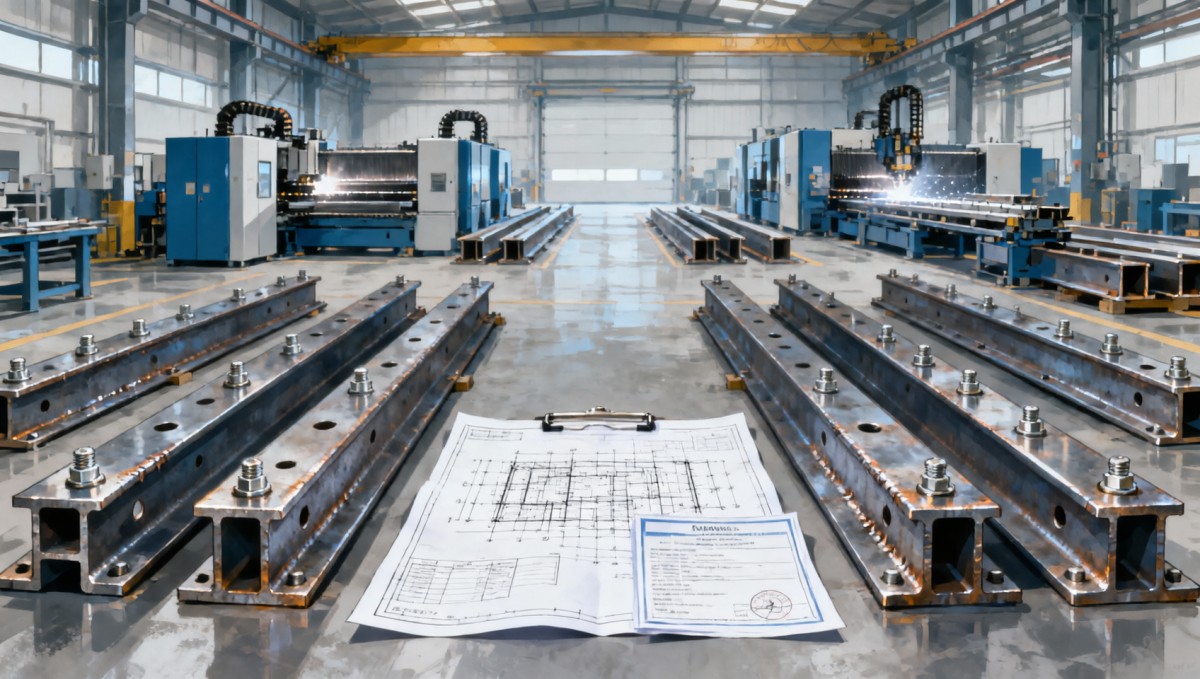

Antes de que comience la fabricación, la ingeniería de acero estructural debe convertir la intención de diseño en información verificable y lista para producción que un fabricante pueda ejecutar sin suposiciones.

Para los evaluadores técnicos, la pregunta central es sencilla: ¿puede el paquete de ingeniería presentado producir de forma fiable estructuras de acero conformes, dentro del plazo previsto, con costes controlados y trazabilidad?

La respuesta depende menos de un conjunto general de planos que de si las interfaces críticas, los materiales, las conexiones, las tolerancias, las normas y las obligaciones de inspección están plenamente definidos.

Los datos incompletos generan consecuencias previsibles: interrupciones de fabricación, solicitudes de aclaración, sustituciones de materiales inadecuadas, problemas de ajuste en obra, entregas retrasadas y disputas sobre la responsabilidad de las correcciones.

Comience con una definición de alcance lista para fabricación

Un alcance listo para fabricación identifica exactamente qué elementos estructurales, placas, accesorios, pernos, recubrimientos y componentes secundarios corresponden a la responsabilidad del proveedor.

Los evaluadores técnicos deben confirmar si el paquete incluye únicamente el suministro, el detallado de taller, la fabricación, el montaje de prueba, el tratamiento de protección, el embalaje, la entrega o el soporte en obra.

El alcance debe distinguir el acero estructural primario resistente de los trabajos metálicos auxiliares, estructuras de acceso, pasamanos, escaleras, soportes de rejillas, racks de tuberías y elementos de conexión embebidos.

Los límites de alcance ambiguos suelen surgir en las interfaces entre el acero estructural, las obras civiles, los equipos mecánicos, los sistemas eléctricos y los acabados arquitectónicos.

Una matriz clara de responsabilidades evita que un fabricante fabrique componentes que posteriormente entren en conflicto con elementos embebidos en hormigón, bastidores de equipos, rutas de cables o sistemas de revestimiento.

Para el abastecimiento internacional, los evaluadores también deben definir los Incoterms, los puntos de división del envío, los métodos de embalaje requeridos, la documentación de exportación y si el control dimensional se aplica antes o después del recubrimiento.

Los planos aprobados deben mostrar una geometría fabricable

Los planos de diseño establecen la intención de ingeniería, pero los planos de fabricación deben proporcionar una geometría medible para cada elemento, orificio, corte, bisel, placa, rigidizador y conexión.

Cada plano debe incluir un número de revisión único, fecha de emisión, estado de aprobación, escala cuando corresponda y un registro claro de las versiones sustituidas.

Los fabricantes necesitan marcas completas de elementos, designaciones de secciones, coordenadas, cotas de elevación, referencias de cuadrícula, flechas de orientación y relaciones de montaje para evitar interpretaciones durante la producción.

Las dimensiones críticas deben identificar puntos de referencia en lugar de depender únicamente de cotas encadenadas, que pueden acumular errores a lo largo de vigas extensas o pórticos complejos.

Los revisores técnicos deben comprobar que todas las dimensiones coincidan con el modelo estructural rector, la distribución arquitectónica, los planos de cimentación y la información de interfaces de equipos mecánicos.

Cuando se suministren modelos tridimensionales, el contrato debe indicar si el modelo es solo de referencia o si tiene autoridad contractual para la geometría de fabricación.

Las listas de elementos requieren más que tamaños de sección

Una lista de elementos debe identificar cada artículo de acero mediante marca, cantidad, perfil, grado de acero, longitud, peso unitario, designación de montaje y referencia de plano aplicable.

Para perfiles laminados, la lista debe especificar la norma aplicable y la designación exacta, ya que secciones nominalmente similares pueden diferir entre los sistemas ASTM, EN, JIS y GB.

Las placas requieren espesor, ancho, longitud, grado, condición de borde, requisitos de orificios y cualquier información de conformado o contraflecha necesaria antes de iniciar el corte.

Los perfiles conformados en frío necesitan una definición aún más precisa, ya que el espesor, los radios de esquina, el límite elástico, la condición del recubrimiento y la dirección de conformado pueden afectar la capacidad y el ajuste.

Los evaluadores técnicos deben verificar que las cantidades de materiales concilien con los planos y las listas de materiales, especialmente en paquetes grandes con detalles de conexión repetidos.

Una lista sólida también identifica elementos especiales como elementos curvos, placas ahusadas, vigas armadas, vigas alveolares, orejetas de izado y accesorios temporales de fabricación.

Los grados de material y los certificados deben ser trazables

La especificación de materiales es uno de los datos de ingeniería de acero estructural más importantes, ya que la resistencia, ductilidad, soldabilidad, tenacidad y comportamiento frente a la corrosión varían según el grado.

El paquete debe indicar el grado de acero requerido, la forma del producto, la norma de material aplicable, la condición de suministro y cualquier requisito suplementario para cada componente estructural.

Por ejemplo, una placa especificada conforme a requisitos ASTM no puede sustituirse automáticamente por otra norma simplemente porque su límite elástico nominal parezca similar.

Las sustituciones por grados equivalentes requieren una revisión técnica documentada, incluida la composición química, las propiedades mecánicas, los requisitos dependientes del espesor y la compatibilidad con los procedimientos de soldadura aprobados.

Los certificados de ensayos de fábrica deben mantenerse trazables desde el material entrante hasta el corte, el montaje, el recubrimiento y el envío final, especialmente para elementos críticos resistentes.

Los evaluadores deben definir si los certificados requieren supervisión por terceros, documentos de inspección EN 10204, marcado con número de colada o registros digitales de trazabilidad de materiales.

Los detalles de conexión deben eliminar las suposiciones de taller

Los detalles de conexión determinan cómo se cortan, perforan, sueldan, ensamblan, transportan, montan e inspeccionan los elementos, por lo que son esenciales antes de liberar la fabricación.

Cada conexión debe mostrar tamaños y espesores de placas, grados y diámetros de pernos, tipos de orificios, distancias a bordes, símbolos de soldadura, longitudes de soldadura y orientación.

Los diseñadores deben identificar claramente si las uniones atornilladas son de tipo apoyo, críticas al deslizamiento, pretensadas o previstas para un procedimiento de instalación específico.

Las conexiones soldadas necesitan símbolos completos y detalles de preparación de juntas, incluidos el ángulo de bisel, la abertura de raíz, los requisitos de respaldo, el acceso para soldadura y si se requiere penetración completa.

Cuando el diseño de conexiones se delega al fabricante, el contrato debe definir los datos de carga, los códigos de diseño, el flujo de aprobación y la responsabilidad del diseño final de la conexión.

Los evaluadores técnicos deben examinar especialmente las conexiones a momento, empalmes de columnas, placas base, ménsulas de grúa, nudos de cerchas y conexiones de soporte de equipos para detectar trayectorias de carga no resueltas.

La información de cargas y los criterios de diseño deben estar disponibles

Los fabricantes no pueden diseñar responsablemente los detalles delegados sin las cargas, combinaciones, límites de deflexión, requisitos sísmicos, criterios de viento y supuestos de código de diseño que rigen la estructura.

Los datos requeridos pueden incluir cargas muertas, cargas vivas, cargas de nieve, cargas de equipos, cargas de tuberías, cargas de impacto, movimiento térmico, cargas de fatiga y cargas de montaje.

En proyectos industriales, las reacciones de tensiones de tuberías y las cargas de proveedores de equipos suelen llegar tarde, pero pueden modificar sustancialmente el dimensionamiento del acero de soporte y la configuración de las conexiones.

El paquete de ingeniería debe identificar por separado los criterios de aptitud de servicio y los criterios de resistencia, especialmente para plataformas, vigas de grúa, elementos de gran luz y acero de soporte de fachadas.

Cuando la fatiga sea relevante, los evaluadores necesitan categorías de detalle, rangos de tensión, supuestos de ciclos y restricciones sobre terminaciones de soldadura, accesorios y condición superficial.

Proporcionar estos criterios con antelación permite al fabricante de acero estructural identificar riesgos antes de que la compra de materiales comprometa el proyecto con cambios evitables.

Las tolerancias requieren reglas de aceptación específicas del proyecto

Las normas generales de fabricación proporcionan tolerancias básicas, pero las interfaces del proyecto a menudo exigen controles más estrictos para cimentaciones de equipos, soportes de transportadores, muros cortina y conjuntos modulares.

El paquete de ingeniería debe identificar las tolerancias dimensionales para longitud total, rectitud de elementos, posición de placas, ubicación de orificios para pernos, alineación de alas, contraflecha y escuadría del conjunto.

También debe definir la condición de medición, ya que la temperatura del acero, la secuencia de soldadura, el galvanizado, el mecanizado y el espesor del recubrimiento pueden afectar las mediciones finales.

Las placas base merecen especial atención porque las plantillas de pernos de anclaje, las separaciones de grout, las tuercas de nivelación y las tolerancias de colocación del hormigón afectan directamente la viabilidad del montaje.

Para estructuras modulares, defina las ubicaciones de empalmes de transporte y las dimensiones máximas de los módulos antes de la fabricación, en lugar de descubrir restricciones de ruta después de completar el montaje.

Los criterios de aceptación deben indicar la norma aplicable, como AWS, AISC, EN 1090, ISO o una especificación del proyecto, en lugar de utilizar un lenguaje impreciso.

Los requisitos de soldadura necesitan procedimientos cualificados

La información de soldadura debe identificar el código aplicable, las categorías de soldadura requeridas, los requisitos de cualificación de procedimientos, los requisitos de cualificación de soldadores, los controles de consumibles y las obligaciones de inspección.

Una especificación de procedimiento de soldadura debe ser adecuada para el grado del material, el rango de espesores, el tipo de junta, la posición de soldadura, los límites de aporte térmico y el entorno de servicio.

Los evaluadores técnicos deben determinar si se requieren precalentamiento, control de temperatura entre pasadas, tratamiento térmico posterior a la soldadura o consumibles con control de hidrógeno para juntas críticas.

Los símbolos de soldadura por sí solos son insuficientes cuando el proyecto requiere niveles especiales de aceptación, tratamiento crítico para fractura, tenacidad a baja temperatura, desempeño a fatiga o distorsión restringida.

El plan de inspección debe especificar inspección visual, ensayos con partículas magnéticas, ensayos ultrasónicos, ensayos radiográficos o ensayos con líquidos penetrantes, incluidos los índices de muestreo y criterios de aceptación.

Los fabricantes deben documentar mapas de soldadura y procedimientos de reparación cuando se requiera trazabilidad, asegurando que las no conformidades puedan vincularse con juntas específicas y acciones correctivas.

La preparación superficial y el recubrimiento deben corresponder a las condiciones de servicio

La protección contra la corrosión no es una decisión de acabado tomada después de la fabricación; afecta al detallado, drenaje, ventilación, secuencia de soldadura, selección de materiales y aceptación dimensional final.

La especificación debe identificar el entorno de servicio, la categoría de corrosión esperada, el grado de preparación superficial, el sistema de recubrimiento, el espesor de película seca y la norma de inspección.

Para el galvanizado por inmersión en caliente, los planos necesitan orificios de ventilación y drenaje, controles de secciones selladas, detalles de superficies superpuestas y límites de dimensiones de elementos adecuados para los baños de galvanizado.

Los sistemas de pintura requieren claridad sobre la norma de granallado abrasivo, la rugosidad del perfil, la compatibilidad de la imprimación, las capas de refuerzo, las condiciones de curado, los procedimientos de reparación y las pruebas de discontinuidades cuando corresponda.

Las interfaces con los sistemas eléctricos y de servicios deben coordinarse con antelación. Por ejemplo, el Conducto eléctrico de acero galvanizado puede requerir soportes específicos, fijaciones compatibles con la corrosión y una separación definida respecto de las conexiones estructurales.

Los revisores técnicos no deben aceptar términos genéricos como “pintar según se requiera”, ya que dejan sin definir la calidad, durabilidad y responsabilidad de inspección del recubrimiento.

Los planes de inspección y ensayo deben acordarse antes de la producción

Un plan de inspección y ensayo convierte las expectativas de calidad en puntos de parada programados, puntos de supervisión, registros de inspección, responsabilidades y criterios de aceptación durante toda la fabricación.

Las etapas típicas incluyen verificación de materiales entrantes, inspección de corte, inspección de ajuste, inspección de soldadura, inspección dimensional, inspección de recubrimiento, inspección de embalaje y liberación final.

El plan debe definir quién puede supervisar cada etapa: personal de calidad del fabricante, inspectores del cliente, organismos de terceros, consultores del proyecto o entidades de certificación designadas.

Los evaluadores deben establecer plazos de notificación para los puntos de supervisión, especialmente cuando inspectores internacionales necesitan organizar viajes o revisión remota de documentos antes de que continúe la producción.

La documentación final puede incluir certificados de materiales, registros de soldadura, informes de ensayos no destructivos, informes dimensionales, informes de recubrimiento, listas de embalaje y certificados de conformidad.

Acordar los requisitos de documentación con antelación evita un problema frecuente de compras: las estructuras de acero terminadas no pueden enviarse porque los registros de calidad requeridos nunca se solicitaron durante la fabricación.

Los datos de embalaje, marcado y envío protegen la eficiencia en obra

La ingeniería de fabricación debe incluir información logística práctica porque el acero que llega al puerto de forma segura aún puede ser difícil de identificar, descargar, almacenar o montar.

Cada pieza debe llevar una identificación duradera vinculada a planos, listas de embalaje y secuencias de montaje, con marcas ubicadas donde permanezcan visibles después del apilamiento.

Las unidades de envío deben tener en cuenta las dimensiones de los contenedores, las restricciones de carga fraccionada, los métodos de izado, la información del centro de gravedad, los pesos máximos y la protección de superficies mecanizadas o recubiertas.

Los pernos, pequeños accesorios, placas de empalme y herrajes de montaje requieren cajas etiquetadas por separado y vinculadas a las marcas de montaje y ubicaciones de instalación correspondientes.

Para paquetes de exportación, los evaluadores técnicos deben confirmar los requisitos de embalaje apto para navegación marítima, protección contra la humedad, prevención de corrosión y si el embalaje de madera debe cumplir las normativas fitosanitarias.

Los datos claros de envío reducen las búsquedas en obra, evitan la pérdida de componentes y ayudan a los equipos de montaje a secuenciar la instalación sin abrir paquetes innecesarios ni dañar el acero terminado.

Utilice una revisión de liberación final antes de pedir el material

Antes de liberar la compra de materiales o la fabricación, realice una revisión formal de ingeniería que cubra planos, listas, normas, conexiones, materiales, planes de calidad, recubrimientos y logística.

La revisión debe registrar todas las consultas técnicas pendientes, asignar responsables, definir plazos e identificar qué decisiones deben cerrarse antes de que comiencen el corte o la soldadura.

Los evaluadores técnicos deben separar los comentarios menores de delineación de los problemas que afectan la resistencia, seguridad, conformidad, plazo de compra, secuencia de fabricación o compatibilidad de montaje.

Un paquete de liberación controlado proporciona a los fabricantes la confianza para comprometer capacidad de producción, al tiempo que ofrece a los compradores una base auditable para la gestión de calidad, plazos y contratos.

Cuando se produzcan cambios después de la liberación, revise los planos afectados, las listas de materiales, los requisitos de inspección y la secuencia de envío mediante un proceso documentado de control de cambios.

Esta disciplina es especialmente valiosa para proyectos globales, donde la distancia, los husos horarios, los plazos de transporte y las diferentes normas técnicas hacen costosas las aclaraciones informales.

Conclusión: los datos completos permiten una fabricación predecible

La ingeniería eficaz de acero estructural es el proceso de eliminar la incertidumbre antes de que el acero se compre, corte, suelde, recubra, embale y envíe a la obra.

Los evaluadores técnicos deben priorizar planos fabricables, requisitos de materiales trazables, conexiones completas, tolerancias basadas en códigos, controles de soldadura cualificados, especificaciones de recubrimiento y documentación de inspección.

El paquete de fabricación más sólido no es necesariamente el más grande. Es el paquete que proporciona a cada parte una base clara, aprobada y medible para la ejecución.

Cuando estos datos están completos, los fabricantes pueden proteger la calidad y los plazos de entrega, mientras que los compradores reducen retrabajos, riesgos de abastecimiento, retrasos en obra y exposición al incumplimiento.
