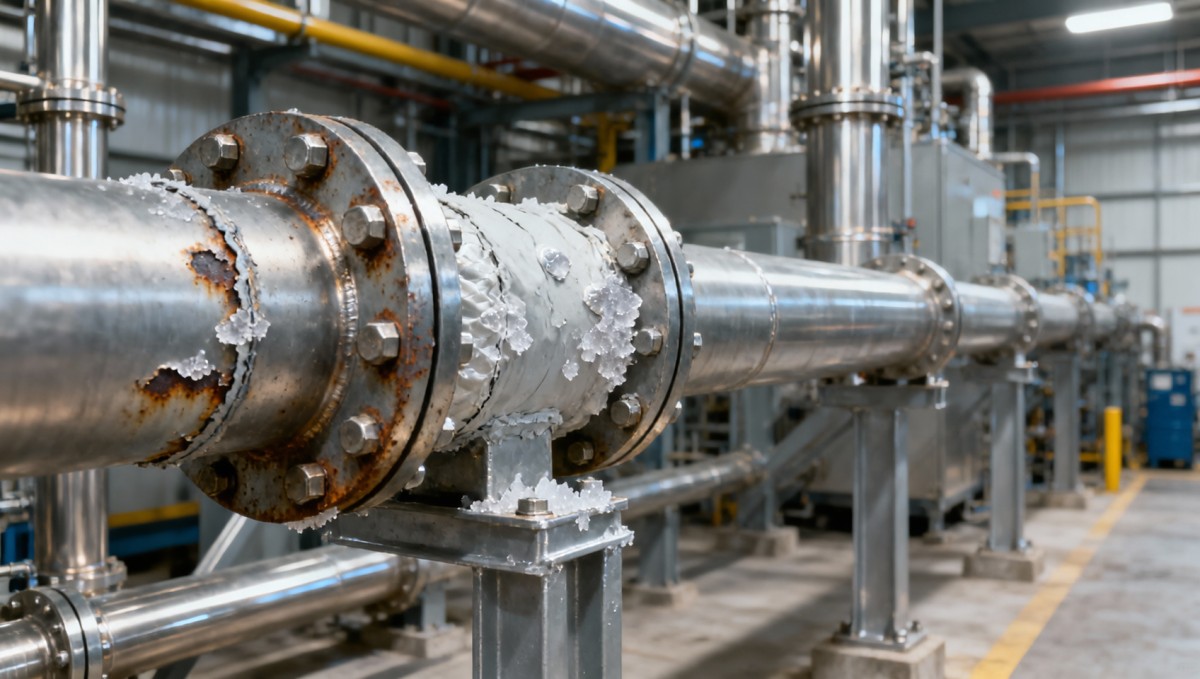

Una tubería puede parecer en buen estado durante una inspección rutinaria y, aun así, estar cerca de fallar. En áreas de servicio ricas en cloruros, la primera señal visible suele ser pequeña: una mancha marrón en un soporte, ampollamiento bajo el borde de un recubrimiento, residuos blancos de sal alrededor de una brida o una zona húmeda que reaparece después de la limpieza. Para cuando aparece una fuga por picadura, el daño puede haberse extendido más allá de lo visible desde el exterior.

Esto resulta frustrante porque la expresión «resistente a la corrosión» suele tratarse como una propiedad permanente. En la práctica, la resistencia depende del material de la tubería, la concentración de cloruros, la temperatura, la disponibilidad de oxígeno, el estado de la superficie, la calidad de las soldaduras, el drenaje, el estado del aislamiento y la forma en que se mantiene el sistema. Una tubería adecuada puede fallar cuando cambia una de estas condiciones. Para el personal de mantenimiento, la pregunta útil no es simplemente si la tubería es resistente a la corrosión, sino qué condición local ha superado su resistencia.

El problema de los cloruros suele ser local, no uniforme

Los cloruros están presentes en el agua de mar, el aire costero, las sales de deshielo, el agua de proceso, los sistemas de refrigeración, los productos químicos de limpieza, el suelo y el aislamiento contaminado. Se vuelven especialmente agresivos donde la humedad se evapora repetidamente y deja sales depositadas. Por tanto, una tubería en un área generalmente seca puede presentar corrosión severa solo en unos pocos puntos: bajo abrazaderas, debajo de aislamiento húmedo, dentro de ramales muertos, alrededor de caras de brida o en puntos bajos que no drenan por completo.

La pérdida uniforme de espesor suele ser más fácil de prever porque progresa en una zona amplia. El ataque por cloruros tiende más a concentrarse. La corrosión por picaduras produce cavidades profundas y estrechas que pueden atravesar una pared con poca pérdida externa evidente de metal. La corrosión por rendija se desarrolla en huecos protegidos donde queda atrapado líquido rico en cloruros. Una vez que se forman estas celdas localizadas, el área afectada puede comportarse de manera muy diferente a la superficie limpia y expuesta de la tubería cercana.

No suponga que una tubería de aspecto brillante o intacto está en buen estado. Algunos mecanismos de corrosión comienzan debajo de depósitos, recubrimientos, aislamiento, juntas, abrazaderas o productos de corrosión. La apariencia superficial es un punto de partida útil, no una prueba del espesor de pared restante.

Cuando un material «resistente» nunca se adaptó al servicio real

Una causa raíz común es la selección del material basándose en una descripción general como «exterior», «marino» o «servicio químico», sin definir detalladamente la exposición a cloruros. La concentración de cloruros por sí sola no cuenta toda la historia. La temperatura, el pH, la velocidad de flujo, los periodos de estancamiento, el oxígeno disuelto, los productos químicos oxidantes y la geometría de las rendijas pueden cambiar el riesgo. Un material que funciona aceptablemente en agua fría en circulación puede no ser adecuado en depósitos calientes y concentrados o en líquido estancado que contiene cloruros.

La confusión de materiales es otra posibilidad. Durante reparaciones, modificaciones o reemplazos parciales, pueden instalarse secciones de diferentes grados sin una trazabilidad clara. A menudo se pasan por alto elementos de fijación, abrazaderas, reductores, conexiones de derivación y componentes temporales de reparación. Si metales distintos están conectados eléctricamente y humedecidos por un electrolito, la corrosión galvánica puede acelerar el ataque al componente menos noble. El problema puede aparecer en un pequeño accesorio en lugar de a lo largo de la línea principal.

En los sistemas de acero al carbono, la protección contra la corrosión normalmente se logra mediante recubrimientos, galvanizado cuando corresponde, margen de corrosión, control químico, protección catódica en servicios aplicables o una combinación de estas medidas. Un producto como laTubería de acero de alto carbono puede especificarse para aplicaciones industriales donde las propiedades mecánicas y el coste son importantes, pero su tratamiento superficial y el entorno de servicio deben evaluarse por separado. La pintura negra, el barniz, el aceite, el galvanizado y los recubrimientos anticorrosivos no tienen el mismo comportamiento frente a los cloruros, especialmente después del corte, la soldadura, la abrasión o una exposición húmeda prolongada.

Los detalles de fabricación suelen crear el primer punto débil

Muchas fallas comienzan en ubicaciones creadas durante la fabricación, en lugar de en el cuerpo original de la tubería. La coloración térmica o la cascarilla de soldadura que permanece en aleaciones resistentes a la corrosión puede reducir la resistencia local. Una limpieza inadecuada después de soldar puede dejar contaminantes o partículas de hierro incrustadas en la superficie. Los perfiles de soldadura rugosos, las socavaduras, la penetración incompleta, las salpicaduras de soldadura y los puntos de fijación mal acabados pueden retener humedad y depósitos.

En el caso del acero al carbono revestido, los puntos vulnerables suelen ser las zonas soldadas, los extremos cortados, las uniones de campo, las conexiones roscadas, los bordes dañados y los lugares donde el recubrimiento no se restauró correctamente tras la instalación. Un recubrimiento puede parecer continuo desde la distancia y, sin embargo, tener pequeños poros, mala adherencia, espesor excesivamente bajo o daños ocultos bajo una abrazadera. Una solución de cloruros que entra por un pequeño defecto puede desplazarse bajo el recubrimiento y producir corrosión bajo película que solo se hace visible cuando aparecen ampollas o desprendimiento.

El decapado, la pasivación, la reparación de recubrimientos y la preparación de superficies no deben tratarse como simples requisitos documentales. Su valor consiste en eliminar la contaminación y generar una condición superficial compatible con el sistema de protección seleccionado. Si la falla se repite junto a soldaduras o reparaciones, compare el método real de preparación en campo con el procedimiento aprobado. El problema se encuentra con frecuencia allí.

Observe primero los lugares donde el agua puede acumularse

Una ruta de inspección práctica debe seguir el agua, la sal y los residuos atrapados, y no únicamente el isométrico de tuberías. Comience por los puntos bajos, ramales muertos, conexiones de drenaje, respiraderos, soportes, abrazaderas, interfaces de zapatas, zonas de salpicadura y áreas bajo revestimientos de aislamiento dañados. Revise dónde el agua de lavado, el agua de lluvia, el rocío marino o el condensado pueden alcanzar la línea. Después, pregunte si el lugar puede secarse por completo.

Se requiere especial atención para la corrosión bajo aislamiento. El aislamiento no causa corrosión por sí mismo, pero puede retener humedad contaminada con cloruros contra la tubería durante largos periodos. Los revestimientos dañados, los sellos defectuosos, las terminaciones abiertas y las penetraciones sin sellar permiten la entrada de agua. El exterior puede parecer seco mientras el metal inferior permanece húmedo. Las manchas de óxido en las juntas del aislamiento, el revestimiento hinchado, el aislamiento húmedo o las fugas recurrentes cerca de los soportes deben motivar una inspección más detallada.

Los soportes merecen más atención de la que suelen recibir. Una abrazadera apretada puede crear una rendija, dañar un recubrimiento, limitar el drenaje y mantener las sales en su lugar. Una zapata de tubería puede proteger una zona mientras crea cerca una zona húmeda inaccesible. Cuando el acceso para inspección sea limitado, utilice el estado de las áreas adyacentes como señal de advertencia, pero no dependa únicamente de la comparación visual.

Diferencie el mecanismo de corrosión antes de seleccionar una reparación

Las decisiones de reparación son más fiables cuando se identifica el mecanismo en lugar de adivinarlo. Las siguientes observaciones de campo ayudan a delimitar las posibilidades:

• Orificios pequeños y profundos o cavidades claramente definidas: suelen ser compatibles con corrosión por picaduras, especialmente donde hay depósitos o cloruros.
• Ataque bajo juntas, abrazaderas, uniones solapadas, depósitos o aislamiento: sugiere corrosión por rendija o corrosión bajo depósitos.
• Grietas cerca de soldaduras, curvas trabajadas en frío o zonas con alta tensión: pueden indicar agrietamiento por corrosión bajo tensión asistido por cloruros en materiales susceptibles. Esto requiere una evaluación de ingeniería cuidadosa.
• Oxidación extensa y desprendimiento del recubrimiento: pueden indicar falla del recubrimiento, mala preparación de la superficie o exposición prolongada a la humedad.
• Ataque acelerado en una conexión entre metales distintos: requiere una revisión de compatibilidad galvánica y comprobaciones de continuidad eléctrica no intencionada.
• Adelgazamiento interno cerca de derivaciones estancadas o zonas de bajo flujo: puede implicar depósitos, efectos de concentración, corrosión influenciada microbiológicamente o un control inadecuado de la química del agua.

La inspección visual debe complementarse con mediciones cuando la condición lo justifique. Las lecturas de espesor por ultrasonidos pueden identificar adelgazamiento general y mapear áreas accesibles, pero una cuadrícula poco densa puede no detectar picaduras aisladas. Aumente la densidad de lecturas alrededor de los lugares sospechosos. La radiografía de perfil, los métodos de arreglo en fase, la inspección con boroscopio, el cribado por ondas guiadas o la retirada localizada del aislamiento pueden ser adecuados según el acceso y el mecanismo sospechado. El método debe ajustarse a la pregunta planteada; ninguna técnica única detecta todos los defectos.

Una respuesta razonable cuando se detecta daño temprano

Primero, asegure el área y determine si la condición afecta la contención. Las fugas activas, la pérdida severa de espesor, las grietas, la deformación del límite de presión o la corrosión en una unión crítica deben escalarse a través del proceso de integridad establecido en la planta. No oculte un mecanismo activo con una reparación cosmética del recubrimiento antes de evaluar su extensión.

A continuación, documente la ubicación exacta y su entorno. Registre la identificación de la tubería, orientación, elevación, soportes cercanos, estado del aislamiento, estado del recubrimiento, depósitos visibles, rutas de drenaje, exposición a temperatura y cambios recientes en la operación o las prácticas de limpieza. Las fotografías son útiles cuando se acompañan de referencias de ubicación y puntos de medición. «Corrosión cerca del codo» es mucho menos útil que «picaduras externas en la parte inferior del codo, junto a un soporte húmedo y una junta de aislamiento dañada».

Después de limpiar solo lo necesario para el examen, determine si el ataque es externo, interno o ambos. La corrosión externa puede estar vinculada a cloruros atmosféricos, humedad atrapada, aislamiento, daños en el recubrimiento o una rendija. El ataque interno requiere revisar la composición del fluido, la temperatura de operación, el régimen de flujo, los periodos de estancamiento, las adiciones químicas, los sólidos y las fuentes de contaminación. Reemplazar una sección corta de tubería sin corregir la rendija húmeda, la química del agua o el problema de drenaje suele provocar el mismo patrón de falla cerca.

La acción correctiva debe corresponder a la causa. Puede implicar reemplazar un tramo dañado por un material compatible verificado; revisar una especificación de recubrimiento; reparar uniones de campo con la preparación superficial adecuada; añadir drenaje; rediseñar un soporte; eliminar una rendija innecesaria; sellar las terminaciones del aislamiento; aislar metales distintos cuando corresponda; o modificar los intervalos de inspección en zonas húmedas conocidas. En sistemas que transportan fluidos con cloruros, puede ser necesario involucrar al personal de proceso y tratamiento de agua antes de reanudar el servicio.

Pequeños hábitos de mantenimiento que evitan fallas recurrentes

Una buena prevención suele ser menos drástica que mejorar el material. Evite que los depósitos de sal permanezcan sobre tuberías expuestas después de rocío marino o lavado contaminado. Asegúrese de que los drenajes estén abiertos y los puntos bajos no retengan líquido. Evite envolver materiales temporales alrededor de las superficies de las tuberías cuando puedan retener humedad. Reemplace los revestimientos de soporte y los sellos de aislamiento dañados antes de que se conviertan en trampas húmedas permanentes. Durante las reparaciones, proteja las superficies acabadas de los residuos de esmerilado y evite dejar bordes cortados sin tratamiento.

También conviene revisar los productos de limpieza. Los limpiadores o residuos que contienen cloruros pueden crear un problema evitable, especialmente en aleaciones seleccionadas por su resistencia a la corrosión. La calidad del agua de enjuague es importante cuando deja depósitos tras evaporarse. Si una nueva rutina de limpieza coincide con la aparición inesperada de manchas o picaduras, considere esa coincidencia temporal como una pista útil y no como una casualidad.

Para pedidos de reemplazo de tuberías, confirme más que el diámetro exterior y el espesor de pared. Verifique el grado, la norma, el tratamiento de extremos, la longitud, el estado de la superficie, el sistema de recubrimiento, las necesidades de documentación y si la soldadura, el roscado, el ranurado o el biselado en campo expondrán metal sin protección. Las dimensiones de tubería disponibles pueden variar ampliamente, y las selecciones de pared como SCH40, SCH80, XS o espesores superiores satisfacen requisitos de presión y mecánicos, pero no resuelven automáticamente el riesgo de corrosión por cloruros. El método de control de la corrosión debe especificarse por separado.

Cuándo debe detenerse la reparación en campo y comenzar la revisión de ingeniería

Algunas condiciones no deben tratarse como trabajos rutinarios de retoque. Escale la situación cuando se sospechen grietas; cuando se produzcan fugas repetidas en el mismo servicio; cuando se detecte corrosión bajo aislamiento en un área de extensión incierta; cuando la pérdida de espesor sea localizada y difícil de dimensionar; cuando no esté clara la identidad del material; o cuando una reparación cambie las trayectorias de carga, los límites de temperatura, la capacidad de presión o la compatibilidad frente a la corrosión.

La lección central es que las fallas por cloruros suelen poder explicarse una vez que se examina detenidamente el entorno local. Las tuberías resistentes a la corrosión no fallan simplemente porque existan cloruros. Fallan cuando los cloruros, la humedad, la temperatura, la geometría, la tensión, la contaminación o la protección dañada se combinan en un lugar que no se controló adecuadamente. Identificar esa combinación a tiempo es la forma más práctica de evitar que una mancha, una picadura o una ampolla del recubrimiento se convierta en una parada no planificada.
