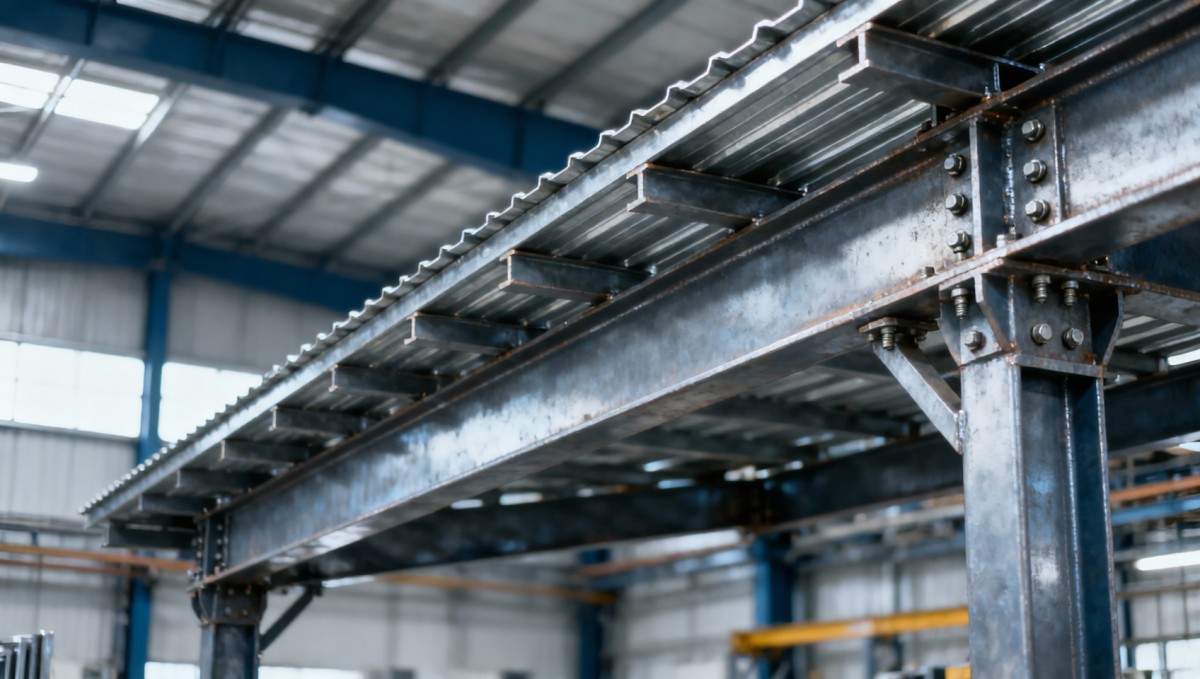

¿Qué detalles de carga definen la viga de acero adecuada para construcción?

Seleccionar una viga de acero para construcción no consiste simplemente en hacer coincidir una luz con una sección en I conocida y seguir adelante. La viga debe soportar las cargas previstas durante el servicio, transferirlas mediante conexiones viables, mantenerse estable bajo compresión y flexión, y cumplir con el código de diseño aplicable. Una sección que parece sobredimensionada en un diseño preliminar puede seguir siendo inadecuada si cambia la posición de la carga, si el ala comprimida carece de arriostramiento o si la deflexión resulta inaceptable para la estructura soportada.

Para los evaluadores técnicos, el punto de partida útil es una trayectoria de carga completa, en lugar de un tamaño nominal de viga. ¿Qué entra en la viga? ¿Dónde se aplica? ¿Cómo se apoya la viga? ¿Qué evita que se retuerza? Estas preguntas determinan si resulta adecuada una viga laminada, un elemento armado soldado, una configuración de canal o un componente estructural personalizado.

La decisión correcta combina la información de diseño de ingeniería con la verificación del lado del suministro: el grado de acero, las dimensiones reales de la sección, las tolerancias, los detalles de fabricación, los requisitos de inspección, la protección contra la corrosión y la documentación deben ajustarse a la especificación del proyecto. La capacidad indicada en una página de catálogo es solo una parte de ese proceso.

Comience con las cargas que la viga realmente soportará

La carga muerta es el peso permanente soportado por la viga. Puede incluir el peso propio de la viga, la plataforma de cubierta o de piso, la capa de recubrimiento de concreto, el revestimiento, las instalaciones suspendidas, la maquinaria fija, los muros y la estructura secundaria. A menudo se considera sencilla, pero las omisiones son frecuentes. Por ejemplo, una viga que soporta un muro de relleno de mampostería no debe evaluarse como si solo soportara un tabique ligero.

La carga viva es más variable. Las cargas de ocupación en un piso, las cargas de mantenimiento en una cubierta, las cargas de almacenamiento, el movimiento de vehículos y las cargas temporales de construcción pueden afectar la condición de diseño determinante. El valor aplicable y las combinaciones de carga deben provenir del código designado y de la base de diseño del proyecto, no de supuestos trasladados de otro tipo de edificio o mercado.

Las acciones ambientales pueden ser igualmente decisivas. La acumulación de nieve, la presión y la succión del viento, la acción sísmica, el encharcamiento de agua de lluvia, el movimiento térmico y la exposición a la corrosión modifican la selección de la viga. Una viga de cubierta en una región con poca nieve puede estar controlada por la succión y el comportamiento de la conexión; una luz similar en otro lugar puede estar regida por la carga descendente de nieve. La viga de acero para construcción forma parte de un sistema, por lo que el equipo de diseño debe considerar cómo estas fuerzas se transmiten a los diafragmas, arriostramientos, columnas y cimentaciones.

Las cargas uniformes y las cargas concentradas no son intercambiables

Una carga uniformemente distribuida se reparte a lo largo de la viga, como en un sistema de piso o cubierta con entramado regular. Una carga puntual se aplica en una ubicación específica, a menudo mediante una viga secundaria, columna, soporte de polipasto, base de equipo o bastidor de rack de tuberías. Dos vigas pueden soportar la misma carga total, pero experimentar momentos flectores, fuerzas cortantes y tensiones locales muy diferentes según la posición de dicha carga.

Las cargas puntuales cerca de un apoyo pueden producir un cortante elevado. Las cargas próximas al centro de la luz suelen aumentar la demanda de flexión. Cuando una reacción elevada se aplica a un alma esbelta, la fluencia local del alma, el aplastamiento o el pandeo pueden requerir rigidizadores de apoyo o una sección diferente. Esta es una razón por la que un proveedor debe recibir planos de entramado y reacciones cuando estén disponibles, en lugar de solo una solicitud de “viga para una luz de 8 m”.

Las cargas móviles o cíclicas requieren atención independiente. Las vigas carril de grúas, las líneas de manipulación de materiales, las plataformas que soportan equipos vibratorios y las estructuras con acceso de vehículos pueden estar sujetas a fatiga, impacto, amplificación dinámica o requisitos de servicio que una comprobación estática preliminar no revelará. Estas aplicaciones deben ser revisadas por el ingeniero estructural responsable utilizando los criterios pertinentes del proyecto.

La luz, los apoyos y la continuidad cambian la respuesta

La luz suele ser el primer valor que se analiza, pero su significado requiere aclaración. ¿La dimensión indicada es el vano libre, la distancia entre centros de apoyo o la longitud total del elemento fabricado? La luz efectiva utilizada en el diseño puede diferir de la longitud de envío, especialmente cuando intervienen placas de extremo, asientos de apoyo, conexiones de empalme o voladizos.

Las condiciones de apoyo también importan. Una viga simplemente apoyada presenta un comportamiento de momento y deflexión distinto al de una viga continua que se extiende sobre varios apoyos. Un voladizo introduce un momento negativo en el apoyo y suele exigir un diseño cuidadoso de la conexión. Tratar cada viga como simplemente apoyada puede ser conservador en algunos casos, pero también puede pasar por alto la rigidez de conexión o las hipótesis de arriostramiento necesarias para la estructura real.

La deflexión debe evaluarse junto con la resistencia. Una viga puede cumplir una verificación de resistencia y aun así permitir una flecha excesiva para acabados frágiles, acristalamientos, pendientes de drenaje, alineación de maquinaria, puertas elevables o componentes no estructurales adyacentes. Los límites de deflexión admisibles varían según el uso y la especificación del proyecto. Por lo tanto, la revisión técnica debe identificar no solo la carga máxima de servicio, sino también qué soporta la viga y qué movimiento puede tolerar el elemento soportado.

El arriostramiento lateral es un detalle de carga, no una nota menor en el plano

Una viga sometida a flexión tiene un ala en compresión. Si dicha ala no está adecuadamente arriostrada, el elemento puede desplazarse lateralmente y retorcerse antes de alcanzar su capacidad de flexión prevista. Este comportamiento, comúnmente evaluado como pandeo lateral-torsional, es especialmente relevante en longitudes largas sin arriostramiento, sistemas de cubierta con conexiones ligeras y vigas instaladas antes de que se complete la plataforma permanente o el arriostramiento.

La información de diseño debe identificar la longitud no arriostrada, la ubicación de los arriostramientos laterales, si la plataforma puede proporcionar un arriostramiento confiable y la condición de montaje. Un ala superior fijada de forma continua a una plataforma correctamente diseñada se comporta de manera diferente a una viga expuesta que soporta correas aisladas. Cuando el arriostramiento sea incierto, no debe suponerse al seleccionar la sección.

La estabilidad local también es importante. Las almas y alas delgadas pueden pandear bajo compresión o fuerzas concentradas. Las secciones laminadas, las vigas soldadas y los perfiles conformados en frío presentan características geométricas y verificaciones de diseño diferentes. La elección eficiente no siempre es el elemento más pesado; es el elemento cuyas proporciones, condiciones de arriostramiento y enfoque de fabricación se ajustan a la función real.

No separe la selección de la viga del resto de la trayectoria de carga

La reacción calculada de una viga se convierte en una carga sobre la columna, muro, ménsula, soporte o cimentación que la sostiene. La longitud de apoyo en cada extremo, la resistencia local del elemento de soporte y la geometría de la conexión requieren revisión. Una viga puede ser adecuada de forma aislada, mientras que su interfaz de apoyo no lo es.

Las conexiones merecen especial atención. Las placas de extremo atornilladas, las conexiones con asiento, las placas de aleta, las conexiones rígidas soldadas y los empalmes transmiten diferentes combinaciones de cortante, fuerza axial, momento y torsión. La ubicación de los orificios, los grados de los pernos, los tamaños de soldadura, el acceso para la instalación y el ajuste en obra influyen en que la trayectoria de carga diseñada pueda construirse según lo previsto. Si la viga soporta una reacción aplicada con excentricidad respecto a su alma, los efectos de torsión pueden ser relevantes.

En las construcciones de concreto armado y compuestas, la selección de la viga también puede requerir coordinación con el refuerzo. Por ejemplo, un proyecto que utilizavarilla corrugada HRB400 como refuerzo principal portante normalmente evaluará la interfaz entre la estructura de acero, las losas, los elementos embebidos y la secuencia de hormigonado como parte del conjunto estructural más amplio. HRB400 tiene una resistencia de fluencia estándar especificada no inferior a 400 MPa, pero el grado de refuerzo no determina automáticamente la capacidad de una viga de acero ni de su conexión. Cada componente debe verificarse conforme a su método de diseño y norma de materiales aplicables.

El grado del material y la designación de la sección deben verificarse conjuntamente

La designación de una viga por sí sola es incompleta. El mismo tipo general de sección puede suministrarse conforme a diferentes normas nacionales, con distintas series dimensionales, grados de acero, tolerancias y requisitos de ensayo. Una solicitud debe indicar la norma requerida, el grado del material, las dimensiones de la sección o un equivalente aprobado, la longitud y cualquier condición especial, como desempeño a baja temperatura, requisitos de soldabilidad, galvanizado o sistema de recubrimiento.

La resistencia de fluencia afecta los cálculos de resistencia, pero no debe utilizarse como un atajo para todos los aspectos del diseño. Un material de mayor resistencia no elimina la necesidad de verificar la deflexión, el pandeo, el apoyo local, la capacidad de la conexión, la fatiga o la compatibilidad con el procedimiento de soldadura. En algunos proyectos, una sección más profunda con mayor rigidez es más útil que una sección más pequeña de alta resistencia, especialmente cuando la condición de servicio es determinante.

Para acero estructural importado, la documentación debe estar alineada antes de comenzar la producción. Los compradores suelen necesitar confirmar si el contrato exige certificados de ensayo de fábrica, registros de inspección dimensional, marcado de trazabilidad, registros de recubrimiento, requisitos de ensayos no destructivos e inspección por terceros. Las referencias ASTM, EN, JIS y GB nunca deben considerarse intercambiables sin una revisión de equivalencia específica para el proyecto.

Una lista práctica de información sobre cargas

Antes de solicitar una cotización o propuesta técnica, reúna la información que permite a un ingeniero o fabricante comprender la función real del elemento:

• Ubicación de la viga, plano de entramado, puntos de apoyo y longitud requerida del elemento;
• Cargas muertas, vivas, ambientales, de equipos y temporales, con sus puntos de aplicación;
• Si las cargas son uniformes, concentradas, móviles, excéntricas, repetidas o sujetas a impacto;
• Norma de diseño requerida, combinaciones de carga, límites de deflexión y condiciones de servicio;
• Disposición del arriostramiento lateral, fijación de la plataforma y arriostramiento durante la etapa de montaje;
• Concepto de conexión, requisitos de pernos y soldadura, detalles de apoyo y ubicaciones de empalme;
• Grado del material, requisito de recubrimiento, alcance de inspección, marcado y restricciones de entrega.

Esta información evita que una cotización aparentemente competitiva se base en supuestos que posteriormente exijan un rediseño. También hace que la comparación entre proveedores sea más significativa, ya que todas las partes responden sobre la misma base técnica.

La calidad de fabricación afecta la capacidad de diseño de la viga

Para secciones laminadas estándar, la cuestión clave es si el producto suministrado cumple con las dimensiones, el grado y los requisitos de certificación solicitados. En el caso de vigas fabricadas o personalizadas, la revisión es más amplia: el abastecimiento de placas, la precisión de corte, el ajuste, la secuencia de soldadura, el control de deformación, la inspección de soldaduras, el taladrado, la contraflecha cuando se especifique y el tratamiento protector pueden afectar la instalación y el desempeño estructural.

Hongteng Fengda fabrica y exporta productos de acero estructural desde China para proyectos de construcción, industriales y de manufactura, incluidas vigas de acero, acero angular, acero de canal, perfiles conformados en frío y componentes estructurales personalizados. Para trabajos en el extranjero, el valor práctico de un socio de fabricación reside en confirmar los planos y normas aprobados antes de la fabricación, mantener controles de producción consistentes y proporcionar la documentación requerida para la inspección de recepción del proyecto.

Un plazo de entrega estable también depende de una claridad técnica temprana. Los cambios tardíos en el tamaño de la sección, los patrones de orificios, los detalles de soldadura, el recubrimiento o el método de embalaje pueden afectar la secuenciación de la producción y la planificación del envío. Esto es especialmente relevante para proyectos que abastecen múltiples mercados, donde las referencias a códigos locales, las expectativas de embalaje y las condiciones de manipulación portuaria pueden diferir.

La mejor decisión de selección se basa en condiciones, no en etiquetas

La viga de acero adecuada para construcción se define por las cargas que soporta, la forma en que se aplican dichas cargas, las condiciones de luz y arriostramiento, el desempeño de servicio requerido y la confiabilidad de la trayectoria de carga completa. El grado del material y el tamaño de la sección importan, pero solo tienen significado dentro de ese contexto de diseño más amplio.

Antes de liberar un pedido de vigas, confirme los planos aplicables, la base de cargas, las responsabilidades de conexión, la especificación del material, los requisitos de inspección y la condición de entrega. Si alguno de estos aspectos sigue sin aclararse, el siguiente paso más seguro es resolverlo con el ingeniero responsable del proyecto y el equipo de fabricación. Esa conversación suele ser mucho menos costosa que corregir una sección inadecuada después de que el acero haya llegado a la obra.
