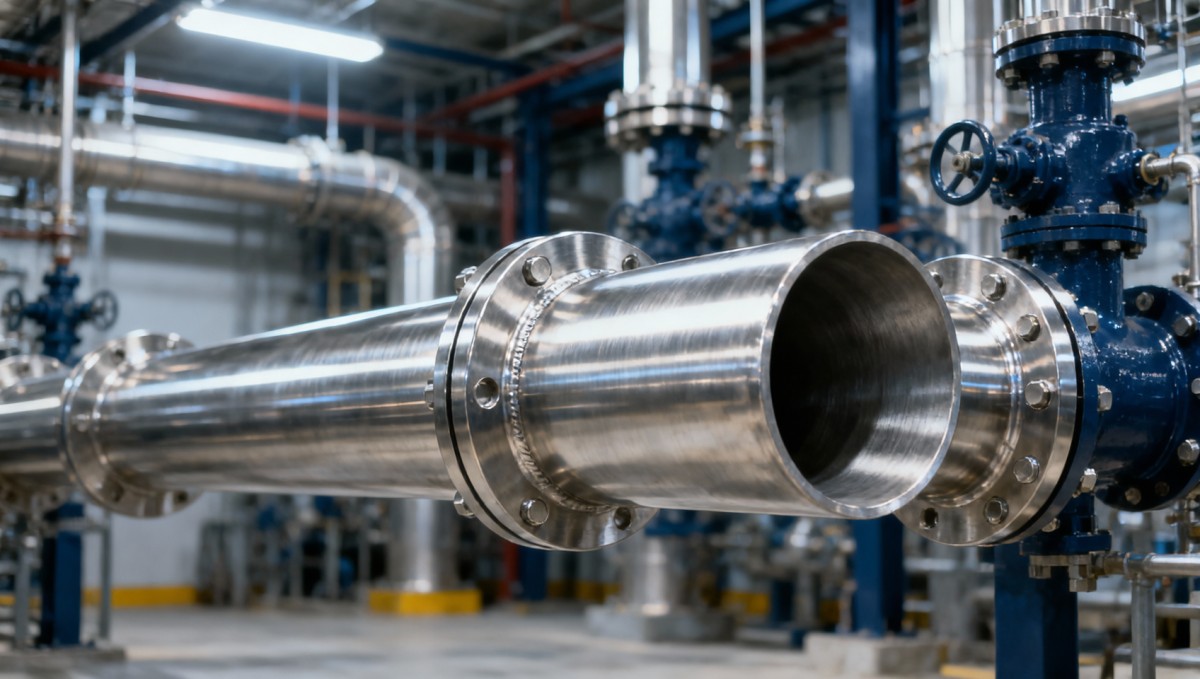

Cuándo se requiere tubería de acero inoxidable ASTM A312 para tuberías a presión

Cuando un sistema de tuberías transportará fluido presurizado, la selección del material rara vez es solo una cuestión de resistencia a la corrosión. La tubería también debe cumplir el código de diseño aplicable, soportar el rango de temperatura previsto, proporcionar un espesor de pared predecible y entregarse con documentación que pueda revisarse conforme a la especificación del proyecto. En muchos sistemas de procesamiento químico, energía, tratamiento de agua, procesamiento de alimentos y servicios industriales, la tubería de acero inoxidable ASTM A312 se convierte en la norma de material pertinente.

ASTM A312 abarca tuberías de acero inoxidable austenítico sin costura, soldadas con costura recta y fuertemente trabajadas en frío, destinadas a servicio de alta temperatura y corrosivo general. Esta redacción es importante. No significa que toda tubería de acero inoxidable de una planta deba pedirse conforme a ASTM A312, ni determina de forma independiente si una tubería es segura a una presión determinada. En cambio, establece una especificación de producto reconocida que los diseñadores y evaluadores técnicos pueden utilizar junto con los códigos de tuberías, los requisitos del proceso, las normas dimensionales y los planes de inspección.

Por lo tanto, la cuestión práctica no es simplemente «¿necesitamos acero inoxidable?». Es: ¿esta línea de tubería a presión requiere un producto de tubería conforme a A312, en un grado, tamaño, serie de espesor de pared, forma de fabricación y condición de ensayo especificados, para cumplir el código del proyecto y el entorno de servicio?

Situaciones que normalmente indican la necesidad de ASTM A312

ASTM A312 se especifica habitualmente cuando se necesita tubería de acero inoxidable austenítico para líneas de proceso o servicios expuestas a medios corrosivos, temperatura elevada o una combinación de ambos. Entre los ejemplos típicos se incluyen tuberías para productos químicos, condensado de vapor con preocupaciones de contaminación, gases comprimidos, servicios farmacéuticos o relacionados con alimentos, equipos relacionados con desalinización, auxiliares de refinería y determinadas instalaciones industriales marinas o costeras. La necesidad real depende de la química del fluido y del rango operativo, no solo del nombre de la industria.

A312 es especialmente relevante cuando la especificación de tuberías exige grados como TP304, TP304L, TP316 o TP316L. Estos grados austeníticos son ampliamente reconocidos por su resistencia a la corrosión y su desempeño de fabricación, pero no son intercambiables en todos los servicios. La exposición a cloruros, los ácidos reductores, los ácidos oxidantes, las condiciones de hendidura, las zonas de soldadura, los productos químicos de limpieza y la temperatura de operación pueden modificar la decisión sobre el grado. TP316L se considera a menudo cuando se requiere una mayor resistencia respecto al material de la familia 304 o cuando la construcción soldada hace deseable un bajo contenido de carbono, pero esto no lo convierte en una solución universal para la corrosión por cloruros.

Cuando un diseñador de tuberías trabaja conforme a ASME B31.3, B31.1 u otro código aplicable, la especificación del material normalmente se referencia como parte de un marco de cumplimiento más amplio. En la documentación ASME, la designación correspondiente puede aparecer como SA-312. El evaluador debe confirmar exactamente qué exigen los documentos del proyecto en lugar de asumir que ASTM A312 y una designación de material ASME son automáticamente aceptables en todos los contextos contractuales.

Lo que ASTM A312 confirma y lo que no confirma

A312 establece requisitos para la fabricación y el suministro de tubería de acero inoxidable conforme. Dependiendo del material solicitado, estos requisitos abarcan aspectos como la composición química, las propiedades de tracción, las dimensiones, las variaciones permitidas, el tratamiento térmico y las disposiciones de examen o ensayo. Proporciona a los equipos de compras una base definida para revisar un certificado de ensayo de fábrica y confirmar que la tubería entregada cumple la norma y el grado indicados.

Sin embargo, no es una clasificación de presión. La capacidad de presión de la tubería debe calcularse conforme al código de tuberías aplicable, utilizando la presión de diseño, la temperatura de diseño, el diámetro exterior, el espesor nominal de pared, el margen de corrosión, los factores de calidad de soldadura cuando corresponda, la tensión admisible, los detalles de las uniones y otras variables específicas del código. Una afirmación como «la tubería de acero inoxidable A312 está clasificada para 10 bar» es incompleta a menos que se conozcan el tamaño, la serie, el grado, la temperatura y el método de cálculo aplicable precisos.

Esta distinción evita un error frecuente de compra: solicitar la aleación correcta pero el espesor de pared incorrecto. Una tubería puede ser ASTM A312 TP316L y aun así no ser adecuada si su serie no cumple el espesor mínimo requerido después de considerar las tolerancias por corrosión, roscado o ranurado cuando corresponda, la tolerancia de fábrica y las consideraciones de fabricación.

Sin costura frente a soldada: especifique el motivo, no la preferencia

La elección entre tubería de acero inoxidable ASTM A312 sin costura y soldada suele tratarse como una jerarquía de calidad. Eso es demasiado simplista. La tubería sin costura puede ser exigida por una especificación de proyecto, seleccionada para determinados servicios severos o preferida cuando una norma de diseño o del propietario restringe específicamente las soldaduras longitudinales. Sin embargo, la tubería moderna de acero inoxidable soldada puede ser adecuada para muchas aplicaciones de tuberías a presión cuando cumple la norma especificada, los requisitos de examen, las dimensiones y las condiciones del código.

La decisión correcta debe estar vinculada a la severidad del servicio y a los controles del proyecto. Deben considerarse los ciclos de presión y temperatura, el mecanismo de corrosión, la accesibilidad para inspección, los tamaños requeridos, la ruta de fabricación, los requisitos del código local y el plan de calidad del comprador. Una instrucción general de utilizar tubería sin costura puede aumentar el coste y el plazo de entrega sin abordar el riesgo real. Por el contrario, seleccionar tubería soldada únicamente por precio puede ser problemático si la especificación de la línea exige una condición determinada de examen de soldadura o una forma de producto sin costura.

Para tubería soldada, los evaluadores no deben basarse únicamente en la palabra «soldada» en una cotización. La descripción de compra debe identificar el tipo o la clase de producto A312 aplicable cuando corresponda, los exámenes requeridos y cualquier requisito suplementario indicado en la especificación del proyecto. Estos detalles son más útiles que una garantía genérica del proveedor de que la tubería ha sido «probada a presión».

La selección del grado comienza con el fluido, no con la etiqueta de acero inoxidable

TP304 y TP304L suelen ser adecuados para muchos servicios limpios y ligeramente corrosivos. TP316 y TP316L se consideran habitualmente cuando el servicio es más exigente, en particular cuando los entornos que contienen cloruros son motivo de preocupación. Aun así, la selección de acero inoxidable no puede reducirse a una regla de 304 frente a 316. La concentración de cloruros, la temperatura, el contenido de oxígeno, las zonas estancadas, los depósitos, los ciclos de limpieza y la posibilidad de agrietamiento por corrosión bajo tensión deben ser revisados por la autoridad responsable de materiales o procesos.

Los grados «L» merecen especial atención en sistemas fabricados. Sus menores límites de carbono se asocian generalmente con una mayor resistencia a la sensibilización después de la soldadura. Esto puede favorecer el desempeño frente a la corrosión alrededor de las zonas afectadas por la soldadura, pero el procedimiento completo de soldadura, la selección del material de aporte, el aporte térmico, la práctica de limpieza y el entorno posterior a la fabricación siguen siendo relevantes. La selección de materiales y la calidad de la soldadura no pueden separarse en un sistema de tuberías a presión corrosivo.

Los revisores técnicos también deben asegurarse de que las tuberías, accesorios, bridas, válvulas y consumibles de soldadura sean compatibles con la especificación de materiales de tuberías. Un pedido de tubería A312 no resuelve las incompatibilidades en otras partes de la línea. Las diferencias en grado de aleación, clase de presión, material de sellado o resistencia a la corrosión pueden crear el punto débil en un sistema que, de otro modo, está bien especificado.

La documentación forma parte del requisito de material

Para tuberías a presión, la trazabilidad debe considerarse antes de emitir la orden de compra. El pedido debe indicar claramente la edición ASTM A312 o la referencia del proyecto, el grado, la construcción sin costura o soldada, NPS y serie, los requisitos de longitud, el acabado de los extremos, la cantidad y los documentos requeridos. Si se requieren ensayos hidrostáticos, ensayos eléctricos no destructivos, identificación positiva de materiales, ensayos adicionales de corrosión o inspección por terceros, debe indicarse explícitamente. No se debe asumir que cada proyecto necesita cada ensayo adicional, pero tampoco se deben dejar requisitos críticos sujetos a interpretación.

Los certificados de ensayo de fábrica deben verificarse frente a la identificación de colada y producto solicitada, la composición química informada, los resultados mecánicos, las dimensiones y la especificación referenciada. Las marcas en la tubería deben permanecer trazables durante el corte y la fabricación conforme al procedimiento de control de materiales del proyecto. Esto es particularmente importante cuando el material se almacena junto con productos de acero inoxidable visualmente similares o cuando se utilizan varios grados en el mismo taller.

Una práctica útil consiste en separar tres documentos durante la evaluación: la hoja de datos del proceso, la especificación de materiales de tuberías y la oferta del proveedor. La hoja de datos del proceso define las condiciones de servicio. La especificación de tuberías convierte esas condiciones en reglas de material y construcción. La oferta confirma lo que realmente se suministrará. Los problemas surgen cuando uno de esos documentos llena vacíos mediante suposiciones.

Evite mezclar los requisitos de tuberías con los requisitos de acero estructural

Los proyectos industriales suelen adquirir tuberías a presión junto con racks de tuberías, estructuras de edificios, bastidores de soporte y elementos secundarios conformados en frío. Son paquetes relacionados, pero sus normas y criterios de aceptación son distintos. Un rack de tuberías puede utilizar vigas, canales, ángulos o secciones conformadas en frío de acero al carbono, mientras que la línea de proceso propiamente dicha requiere tubería de acero inoxidable ASTM A312. Tratar todos los artículos de acero como una sola categoría de material puede dar lugar a sustituciones incorrectas o documentación incompleta.

Para las interfaces estructurales, detalles como el espaciado de soportes, la protección contra la corrosión, el movimiento térmico, el diseño de abrazaderas y el aislamiento entre metales disímiles requieren una revisión coordinada. Los elementos conformados en frío, como lasSecciones de acero C, pueden utilizarse para correas, vigas de pared, cerchas ligeras, soportes y estructuras industriales ligeras cuando el diseño estructural lo permita. Las opciones de material disponibles, las opciones de recubrimiento galvanizado, las formas perforadas o no perforadas y las longitudes habituales deben evaluarse conforme a la especificación estructural, no sustituirse en el programa de materiales de tuberías a presión.

Esta separación es relevante para las compras globales. Hongteng Fengda fabrica y exporta productos de acero estructural, incluidos ángulos, canales, vigas de acero, perfiles conformados en frío y componentes personalizados para proyectos de construcción e industriales. Para paquetes mixtos, la capacidad de un proveedor para trabajar con documentación ASTM, EN, JIS o GB puede ayudar a organizar la parte estructural, mientras que el paquete de tuberías a presión debe seguir controlado por su norma específica de tuberías, fuente de material aprobada y requisitos de inspección.

Una verificación práctica antes de realizar el pedido

Antes de aprobar tubería de acero inoxidable ASTM A312, confirme el código de diseño y las condiciones de diseño; la designación ASTM o ASME exacta exigida por el proyecto; el grado y las alternativas aceptables; la forma sin costura o soldada; NPS, serie y requisito mínimo de pared; la compatibilidad dimensional con accesorios y bridas; los requisitos de ensayo y examen; el formato de los certificados; las normas de marcado y trazabilidad; y cualquier restricción de embalaje o entrega. Si falta un requisito, normalmente es mejor resolverlo con la autoridad de diseño que permitir que una cotización comercial defina la base técnica.

ASTM A312 es necesaria cuando el proyecto requiere una especificación definida de tubería de acero inoxidable austenítico para servicio a presión corrosivo o de alta temperatura y los documentos de tuberías aplicables la exigen. Su valor reside en requisitos de material controlados y un lenguaje de verificación común. Sus límites son igualmente importantes: no sustituye el diseño de presión, la evaluación de corrosión, el control de soldadura ni el cumplimiento del código a nivel de sistema. Un pedido técnicamente sólido hace visibles todos esos límites antes de que la tubería llegue al taller de fabricación.
