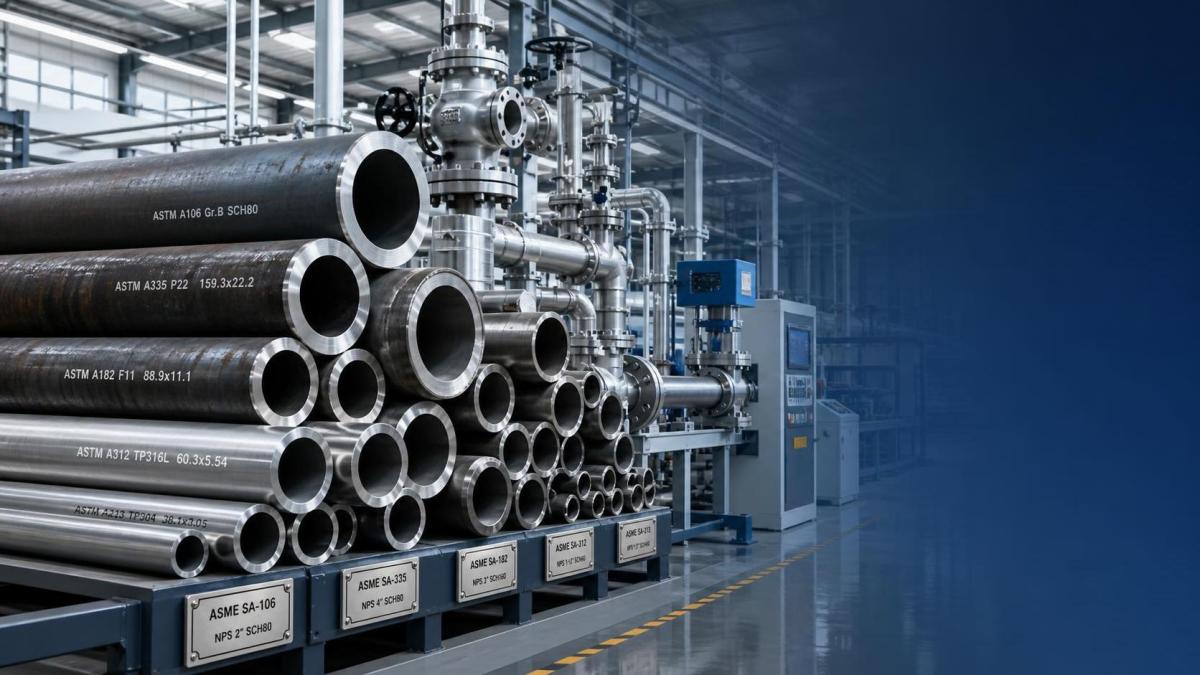

Cuando se libera una línea de tuberías a presión para su fabricación, la pregunta rara vez es solo «¿qué tamaño de tubería se necesita?». Para los equipos de calidad y seguridad, la cuestión más importante es si la especificación de la tubería es adecuada para el fluido, la presión, la temperatura, el método de unión y el código aplicable. Elegir la especificación incorrecta de tubería de acero ASTM puede generar problemas que no son visibles durante la inspección de recepción: tenacidad insuficiente a baja temperatura, calidad inadecuada de la costura de soldadura, corrosión acelerada o una brecha en la trazabilidad del material que detenga un proyecto en una etapa avanzada del proceso.

No existe una única especificación de tubería de acero ASTM que se aplique a todos los sistemas de tuberías a presión. La selección correcta depende de las condiciones de servicio. En la mayoría de los proyectos industriales, las normas ASTM definen los requisitos de material y fabricación de la tubería, mientras que un código de tuberías como ASME B31.1 o ASME B31.3 determina si ese material es aceptable para el servicio de diseño previsto.

La respuesta práctica es la siguiente:ASTM A106, ASTM A53, ASTM A333, ASTM A335 y ASTM A312 se encuentran entre las normas ASTM más comúnmente especificadas para tuberías a presión. Cada una sirve a un entorno operativo diferente, y ninguna debe seleccionarse únicamente según la clasificación de presión.

Comience por el servicio, no por el catálogo de tuberías

Una tubería de acero al carbono de aspecto familiar puede ser aceptable en una línea de servicios auxiliares de baja presión, pero inadecuada para un colector de vapor de alta temperatura o una línea de proceso refrigerada. Antes de comparar normas, el personal de control de calidad debe obtener un perfil de servicio claro del equipo de diseño:

• Presión y temperatura de diseño, incluidas las condiciones de alteración
• Tipo de fluido: agua, vapor, aire, gas, hidrocarburos, productos químicos o medios corrosivos
• Temperatura mínima del metal y riesgo de fractura frágil
• Margen de corrosión, riesgo de erosión y vida útil requerida
• Requisitos de construcción sin costura, ERW o soldada por fusión eléctrica
• Código de tuberías aplicable, especificación del proyecto y restricciones del cliente
• Documentos de inspección requeridos, trazabilidad de colada, pruebas hidrostáticas y END

Esta secuencia es importante. Una norma de tubería describe los requisitos del producto; no certifica de forma independiente que un sistema de tuberías sea seguro para todas las condiciones de operación. Los cálculos de presión de diseño, esfuerzos admisibles, reglas de espesor de pared, procedimientos de soldadura, soportes, válvulas, bridas y ensayos deben seguir controlándose conforme al código aplicable.

Las principales especificaciones de tubería de acero ASTM utilizadas en servicio a presión

ASTM A106: la elección común para tuberías de acero al carbono de alta temperatura

ASTM A106/A106M cubre tuberías sin costura de acero al carbono para servicio a alta temperatura. Se utiliza ampliamente en refinerías, centrales eléctricas, instalaciones de proceso, tuberías relacionadas con calderas y sistemas de vapor donde la temperatura elevada hace que las tuberías ordinarias de grado para servicios auxiliares sean una mala elección.

Están disponibles los grados A, B y C, siendo el Grado B el más habitual en las adquisiciones industriales. La tubería ASTM A106 se suministra sin costura, lo que elimina una costura de soldadura longitudinal del producto. Esto no elimina la necesidad de inspección, pero suele preferirse cuando las exigentes condiciones de presión y temperatura, el servicio cíclico o las especificaciones del proyecto requieren tubería sin costura.

Para la inspección de recepción, confirme el grado especificado, el tamaño nominal de tubería, el schedule o espesor de pared, el número de colada, la condición de fabricación y la documentación de ensayos. No suponga que «acero al carbono sin costura» significa automáticamente A106. ASTM A106 tiene sus propios requisitos químicos, mecánicos, de marcado y de ensayo.

ASTM A53: adecuada para muchas aplicaciones generales de presión y servicios auxiliares

ASTM A53/A53M cubre tuberías de acero negras y galvanizadas por inmersión en caliente, soldadas y sin costura. Se utiliza comúnmente para agua, aire, vapor, gas y otros servicios auxiliares generales dentro de los límites del código de diseño aplicable y de la especificación del proyecto. El Grado B es normalmente el grado pertinente para uso relacionado con presión debido a sus requisitos mecánicos más exigentes en comparación con el Grado A.

A53 está disponible en formas sin costura y soldadas. La tubería soldada puede ser una opción práctica y económica para servicios adecuados, pero el comprador no debe considerar intercambiables todos los productos A53. El pedido debe identificar el método de fabricación permitido, el acabado de los extremos, la condición del recubrimiento, el schedule y los requisitos de ensayo. La tubería galvanizada también requiere una revisión cuidadosa cuando la temperatura de servicio o la contaminación del proceso son motivo de preocupación.

En muchos proyectos, ASTM A53 Grado B es apropiada para tuberías ordinarias de servicios auxiliares, mientras que ASTM A106 Grado B se selecciona cuando el servicio de proceso a alta temperatura requiere tubería sin costura. Esta comparación es útil, pero no constituye una regla universal de sustitución. La especificación de material aprobada del proyecto debe decidir la cuestión.

ASTM A333: para tuberías a presión de baja temperatura

La baja temperatura cambia completamente la decisión. El acero al carbono puede perder tenacidad a medida que desciende la temperatura, por lo que la resistencia a la fractura frágil se convierte en una preocupación central de seguridad.ASTM A333/A333M cubre tuberías de acero sin costura y soldadas destinadas al servicio a baja temperatura e incluye requisitos de ensayo de impacto adecuados para el grado y la condición especificados.

Grados como A333 Grado 6 se utilizan comúnmente en aplicaciones de baja temperatura, pero la temperatura mínima de diseño del metal requerida debe verificarse frente al código y los datos del material. No basta con ver «tubería para baja temperatura» en una orden de compra. Los equipos de control de calidad deben verificar los resultados del ensayo de impacto Charpy, la temperatura de ensayo, el tratamiento térmico cuando corresponda, la trazabilidad y si el material suministrado coincide con la clase de tubería aprobada.

Un error frecuente es especificar tubería estándar de acero al carbono y añadir una nota imprecisa solicitando «idoneidad para baja temperatura». Esa nota no sustituye una especificación de material ASTM para baja temperatura ni los requisitos documentados de ensayo de impacto necesarios para cumplir con el código.

ASTM A335: tubería de acero aleado para temperatura y presión elevadas

ASTM A335/A335M cubre tuberías sin costura de acero aleado ferrítico para servicio a alta temperatura. A menudo se especifica para vapor de alta energía, líneas de proceso calientes y sistemas donde el acero al carbono ya no puede conservar una resistencia adecuada o resistencia a la fluencia a la temperatura de operación.

Los grados A335 se identifican comúnmente mediante números «P», como P11, P22, P5, P9, P91 o P92, según el sistema de aleación y los requisitos de servicio. Estos materiales exigen un control riguroso. La composición química, el tratamiento térmico, los consumibles de soldadura, el precalentamiento, el tratamiento térmico posterior a la soldadura, el control de dureza y la identificación positiva de materiales pueden convertirse en partes críticas del plan de calidad.

Para los responsables de seguridad, la tubería de aleación nunca debe tratarse como «acero al carbono más resistente». Una confusión de materiales entre acero al carbono y acero aleado de cromo-molibdeno puede tener consecuencias graves en servicio a alta temperatura. El almacenamiento segregado, los marcados duraderos, la conciliación de números de colada y los procedimientos PMI son esenciales cuando la especificación del proyecto los exige.

ASTM A312: tubería de acero inoxidable para resistencia a la corrosión y servicio a temperatura

ASTM A312/A312M cubre tuberías de acero inoxidable austenítico sin costura, soldadas y fuertemente trabajadas en frío, destinadas a servicios corrosivos generales y de alta temperatura. Grados como TP304/304L y TP316/316L son selecciones comunes cuando la química del proceso, la limpieza o la resistencia a la corrosión descartan el acero al carbono.

Los grados «L» suelen elegirse cuando la soldadura es extensa porque su menor contenido de carbono ayuda a reducir el riesgo de sensibilización en determinadas condiciones de servicio. Sin embargo, el acero inoxidable no es automáticamente inmune a la corrosión. Los cloruros, los medios ácidos, las condiciones de estancamiento, las hendiduras, la contaminación por partículas de acero al carbono y la selección incorrecta de metal de aporte pueden seguir provocando mecanismos de fallo como picaduras, fisuración por corrosión bajo tensión o corrosión de soldadura.

Al revisar material A312, verifique el grado exacto, la construcción sin costura o soldada, la condición de recocido en solución cuando se requiera, el schedule dimensional, la condición superficial y los informes de ensayo de materiales. Para servicios críticos, confirme que los controles de fabricación eviten la contaminación cruzada causada por herramientas y bastidores de almacenamiento de acero al carbono.

Pueden aplicarse otras normas cuando cambia el método de fabricación

Algunas aplicaciones a presión requieren tuberías de gran diámetro o soldadas por fusión eléctrica, en lugar de los productos sin costura o ERW comúnmente asociados con A53 y A106. En estos casos, pueden ser pertinentes especificaciones comoASTM A671, ASTM A672, ASTM A691 o especificaciones EFW de acero inoxidable como ASTM A358. Su idoneidad depende en gran medida del rango de temperatura, el servicio a presión, el material de la placa, los requisitos de calidad de soldadura, el tratamiento térmico y el nivel de examen.

Aquí es donde un «cuadro de tuberías ASTM» simplificado puede resultar riesgoso. Dos tuberías pueden tener diámetros exteriores y espesores de pared similares, pero construcciones de soldadura, ensayos requeridos o usos aprobados por el código muy diferentes. La requisición de material debe identificar la norma y el grado completos, no simplemente «tubería de presión de acero al carbono».

Cómo verificar una especificación de tubería ASTM en la inspección de recepción

La calidad de las tuberías a presión a menudo se gana o se pierde antes de realizar la primera soldadura. Una inspección de recepción práctica debe comparar la tubería física, los marcados, la orden de compra, el informe de ensayo de materiales y la especificación de material aprobada como un solo conjunto.

1. Verifique la designación completa. Confirme la norma ASTM, el grado, el tipo, la clase cuando corresponda, las dimensiones, el schedule y el método de fabricación.
2. Haga coincidir los números de colada. La identificación de colada en la tubería debe corresponder con el MTR. Si se cortan piezas, el sistema de transferencia de trazabilidad debe controlarse antes de que desaparezcan los marcados originales.
3. Revise la química y las propiedades mecánicas. Confirme los elementos requeridos, las propiedades de tracción y cualquier requisito suplementario del proyecto.
4. Verifique los ensayos requeridos. Según la norma y el servicio, esto puede incluir pruebas hidrostáticas, pruebas eléctricas no destructivas, ensayos de aplanamiento, ensayos de doblado y ensayos de impacto Charpy.
5. Inspeccione el estado y las dimensiones. Busque abolladuras, laminaciones, corrosión, daños en el bisel, ovalidad excesiva, problemas de espesor de pared y defectos superficiales inaceptables.
6. Confirme la compatibilidad con el código. Un certificado ASTM conforme no anula una restricción de clase de tubería ni las reglas de esfuerzo admisible de ASME B31.3, B31.1 u otro código aplicable.

Errores comunes de selección que generan riesgos evitables

Un error recurrente es utilizar ASTM A53 y ASTM A106 como si fueran idénticas porque ambas pueden presentarse como tuberías de acero al carbono en tamaños comunes. No son normas idénticas, y la elección correcta depende de los requisitos de servicio y especificación. Otro error es especificar acero inoxidable solo por grado —«tubería 316»— sin indicar ASTM A312, el schedule requerido y el método de fabricación de tubería permitido.

También existe un error de documentación: aceptar un certificado que enumera un lenguaje amplio de conformidad sin confirmar la colada real, el grado, las dimensiones y los ensayos requeridos. Para sistemas críticos a presión, la trazabilidad incompleta debe tratarse como una no conformidad, no como una incomodidad administrativa.

Por último, las tuberías a presión no deben confundirse con productos de acero estructural. Las secciones estructurales se diseñan principalmente en torno a la geometría portante y las propiedades mecánicas, mientras que las tuberías a presión también deben abordar la integridad de contención bajo presión interna, temperatura y condiciones de proceso. Por ejemplo, un material para envolventes de edificios comoChapa de acero Galvalume con recubrimiento de color PPGL puede ofrecer excelente resistencia a la corrosión y rendimiento térmico para cubiertas, paredes, edificios agrícolas, almacenes o estructuras públicas, pero no sustituye una tubería a presión ASTM especificada por código. Mantener diferenciadas estas categorías de materiales es una disciplina importante de compras y seguridad.

Una ruta práctica de decisión para equipos de calidad y seguridad

Si el servicio es agua, aire, gas o servicio auxiliar moderado estándar, ASTM A53 Grado B puede ser apropiada cuando la especificación de tuberías la acepta. Si se trata de servicio de acero al carbono a temperatura elevada, ASTM A106 Grado B suele ser el punto de partida. Para temperaturas de diseño bajo cero, examine ASTM A333. Cuando se requieren resistencia a alta temperatura y resistencia a la fluencia, evalúe los grados de aleación ASTM A335. Cuando la resistencia a la corrosión o las condiciones higiénicas de proceso rigen la selección, se considera comúnmente la tubería de acero inoxidable ASTM A312.

Esta ruta solo es útil como evaluación inicial. La selección final debe verificarse frente a los cálculos de diseño, las aportaciones de ingeniería de corrosión, las tablas de códigos de tuberías, las clases de materiales del proyecto y los requisitos del cliente. En tuberías a presión, la respuesta más segura suele ser la más completamente documentada: un material claramente especificado, trazable desde la acería hasta el spool, con ensayos que correspondan al servicio real y no a uno supuesto.

Para los compradores que adquieren acero internacionalmente, la consistencia de la documentación es tan importante como la propia tubería. Los proveedores de acero estructural e industrial deben poder respaldar especificaciones claras, control dimensional y registros de calidad trazables. Esta disciplina ayuda a los equipos del proyecto a evitar el costoso momento en que el material ya está en obra, la fabricación ha comenzado y alguien descubre que la designación ASTM no coincide con la clase de tubería a presión.
