Al especificar ángulos de acero para aplicaciones intensivas en soldadura, ajustar las dimensiones precisas a las clases de tolerancia definidas no es opcional, es crítico para la integridad estructural, la calidad de la soldadura y el cumplimiento normativo. Ya sea que esté adquiriendo ángulos de acero para fabricación, evaluando acero DX51D o bobina galvanizada por inmersión en caliente para resistencia a la corrosión, o seleccionando soluciones de distribuidores de tuberías de acero al carbono, la precisión dimensional impacta directamente el rendimiento del doblado de ángulos de acero y la confiabilidad de las uniones. Como fabricante y exportador certificado de acero estructural de China, Hongteng Fengda garantiza que todos los productos, incluidos tubos de acero inoxidable 304L y perfiles personalizados, cumplan con los estándares de tolerancia ASTM, EN, JIS y GB. Descubra por qué la alineación de tolerancias es crucial en adquisiciones, ingeniería, control de calidad y ejecución de proyectos.

Por qué la tolerancia dimensional afecta directamente la integridad de las uniones soldadas

Soldar ángulos de acero implica expansión por calor, deposición de material de aporte y contracción térmica, procesos que amplifican las desviaciones dimensionales menores. Cuando el espesor del ala o el radio de la raíz superan ±0,5 mm (según EN 10056-1 Clase B) o ±0,8 mm (ASTM A6/A6M), el desalineo se acumula en las uniones, aumentando la concentración de esfuerzos hasta un 35% bajo carga cíclica.

En ensamblajes en campo, incluso un espacio acumulado de 1,2 mm en cinco conexiones consecutivas de ángulos puede obligar a retrabajos, retrasando la estructuración entre 7 y 15 días. Esto es especialmente crítico en zonas sísmicas o instalaciones industriales donde la vida útil por fatiga debe superar los 20 años. Hongteng Fengda aplica metrología láser en tiempo real durante el laminado y enderezado para mantener la tolerancia de espesor dentro de ±1%, cumpliendo con los requisitos más estrictos para soldaduras conforme a AWS D1.1.

Los ángulos desalineados también comprometen la profundidad de penetración de la soldadura. Una desviación de 0,7 mm en el ala reduce el espesor efectivo de garganta en un 12%, disminuyendo la capacidad de corte por conexión en ~9 kN en secciones estándar de 75×75×6 mm. Esto puede incumplir los requisitos del Anexo J del Eurocódigo 3 para marcos resistentes a momentos.

Cómo se relacionan las clases de tolerancia con escenarios reales de fabricación

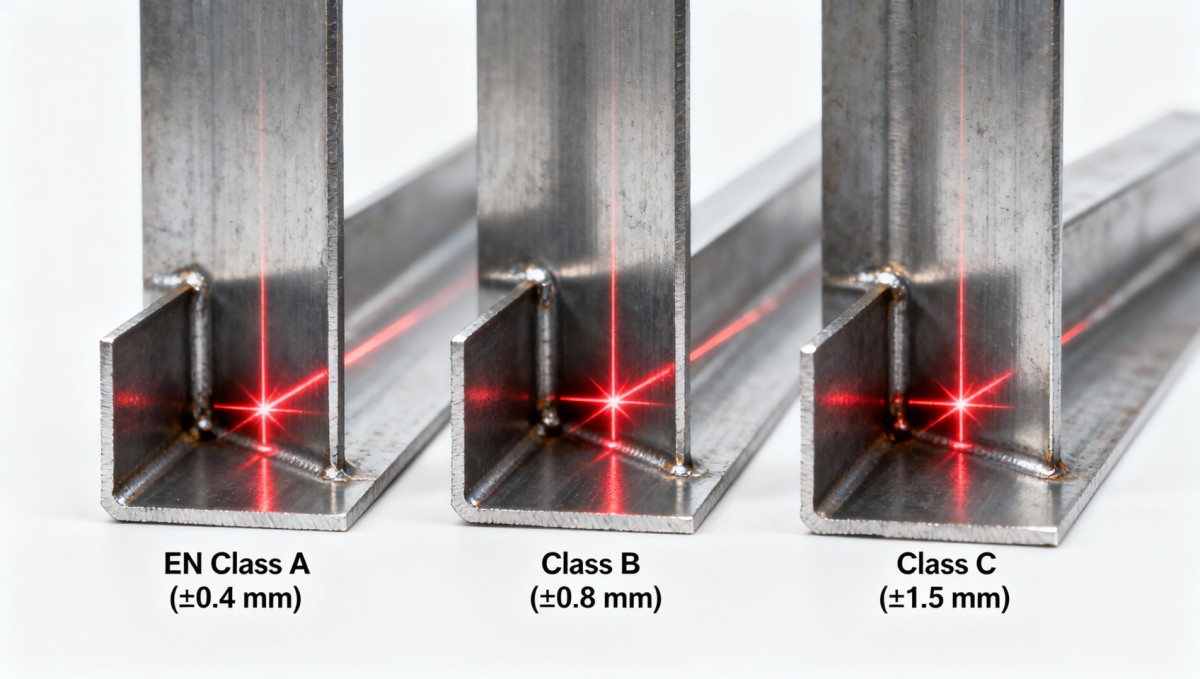

No todos los proyectos requieren la misma precisión. La selección de tolerancias debe alinearse con las rutas de carga funcionales, no solo con números de catálogo. Por ejemplo, los arriostramientos no estructurales en sistemas de correas de almacén pueden admitir EN 10056-1 Clase C (±1,5 mm), mientras que las vigas de carriles de grúa requieren Clase A (±0,4 mm) debido a cargas dinámicas de ruedas.

La siguiente tabla compara tres niveles comunes de tolerancia y su impacto en eficiencia de soldadura, tasas de aprobación en inspección y mano de obra de corrección post-soldadura:

Estas cifras reflejan datos reales de producción de 12 socios de fabricación globales durante Q3-Q4 2023. La Clase B sigue siendo el punto de equilibrio más adoptado, pero combinada con celdas de soldadura automatizadas, la Clase A genera ROI en 3,2 meses mediante reducción de retrabajos y aceleración de pruebas no destructivas.

Dónde encaja el perfil Z en sistemas estructurales de alta tolerancia

Para estructuras de techo ligeras y columnas mecánicas que requieren rigidez torsional y repetibilidad dimensional, el perfil Z ofrece una alternativa diseñada a los ángulos tradicionales. Su diseño asimétrico de brida proporciona mayor resistencia al pandeo lateral-torsional, especialmente en vanos superiores a 6 metros, manteniendo una tolerancia de espesor de ±1% en espesores de 6-25 mm.

A diferencia de ángulos laminados, los perfiles Z producidos mediante conformado en frío permiten un control más preciso de la angularidad alma-brida (±0,6° vs. ±1,8° típico en ángulos laminados en caliente), reduciendo el tiempo de ajuste en un 22% en ensambles multicomponente como rieles de montaje solar o soportes de HVAC.

Lista de verificación para adquisiciones: 5 pasos no negociables para validar tolerancias

Antes de finalizar cualquier pedido de ángulos de acero, verifique estos cinco puntos, cada uno vinculado a resultados medibles:

• Alineación del Informe de Pruebas de Fábrica (MTR): Confirme que el espesor reportado, longitud del ala y radio de la raíz coincidan con la clase de tolerancia en su orden de compra, y que el muestreo siga protocolos ASTM E29 o ISO 2859-1 Nivel II.
• Condición superficial para soldadura: Solicite valores de rugosidad superficial (Ra) ≤ 6,3 µm en caras de contacto, crucial para estabilidad de arco en procesos GMAW.
• Trazabilidad de lote: Asegúrese de que cada paquete tenga ID de lote grabado láser vinculado a número de horno y registros de tasa de enfriamiento, requerido para validación PQR ASME Sección IX.
• Auditoría dimensional pre-embarque: Exija verificación por terceros (SGS o BV) en ≥5% de los paquetes, cubriendo 3 secciones aleatorias por pieza (inicio/medio/fin).
• Lenguaje de certificación de tolerancias: Requiera cláusula explícita que cite EN 10056-1 Tabla 2 o ASTM A6/A6M Tabla 2, no frases genéricas de "estándar industrial".

Hongteng Fengda incluye estas cinco verificaciones como estándar en órdenes de exportación a Norteamérica y UE, y proporciona acceso digital a MTR dentro de 24 horas tras el despacho.

Por qué compradores globales confían en Hongteng Fengda para acero con tolerancias críticas

Como fabricante y exportador de acero estructural de China, combinamos ingeniería de precisión con producción escalable. Nuestras líneas de laminado certificadas ISO 9001 cuentan con control CNC de circuito cerrado, entregando tolerancia de espesor consistente de ±1% en longitudes de 2-12 m, sin recargos por precio.

Servimos a clientes que necesitan más que solo cumplimiento: necesitan predictibilidad. Esto significa plazos estables (12-18 días para stock estándar de ángulos), documentación dual (ASTM + GB), y soporte técnico de ingenieros expertos en AWS D1.1, EN 1090-2 y CSA W59.

Ya sea que evalúe ángulos de acero para refuerzo sísmico, adquiera perfiles Z para construcción modular o compare proveedores de bobina galvanizada, le ayudamos a eliminar riesgos relacionados con tolerancias antes de iniciar la fabricación.

Contáctenos hoy para: revisión gratuita de tolerancias dimensionales en su especificación actual, muestra con MTR completo e informe SGS, o cotización personalizada con garantía de cumplimiento Clase A EN/ASTM.
