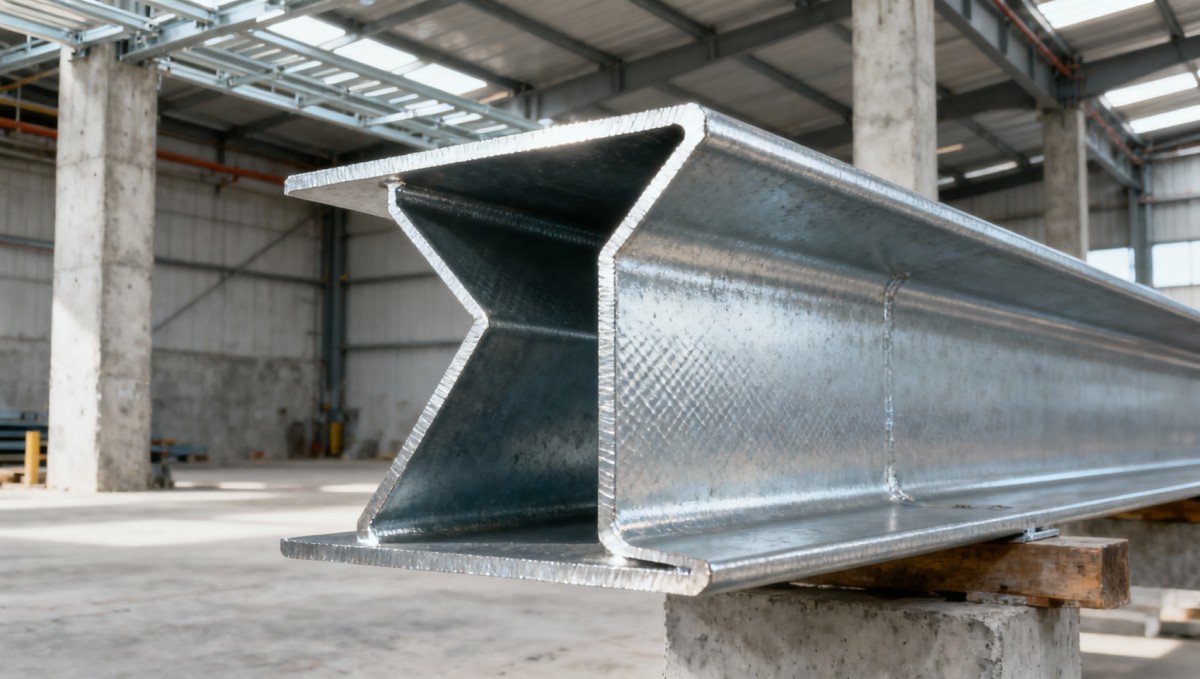

Viga Z para almacenes: capacidad portante, límites de luz y mejores prácticas de diseño de conexiones

¿Busca una solución estructural robusta y rentable para el diseño de almacenes? La viga Z para almacenes ofrece una capacidad portante excepcional, flexibilidad para luces ampliadas y un diseño eficiente de conexiones, lo que la hace ideal para instalaciones industriales modernas. Como fabricante y exportador confiable de acero estructural de China, Hongteng Fengda suministra vigas Z de alta resistencia conformes con ASTM/EN, adaptadas a los requisitos de proyectos globales. Tanto si está planificando un nuevo centro de distribución como si está modernizando infraestructura existente, comprender los parámetros de ingeniería clave, como los límites de carga seguros, las luces máximas sin apoyo y las mejores prácticas para conexiones atornilladas/soldadas, es fundamental para la seguridad, el cumplimiento normativo y el rendimiento a largo plazo. Exploremos qué hace que las vigas Z sean una opción inteligente para las estructuras de almacenes.

Por qué las vigas Z están ganando popularidad en el diseño estructural de almacenes

Los gerentes de proyecto especifican cada vez más vigas Z, no solo para correas de cubierta, sino también para entramados primarios y secundarios, soportes de entrepisos e incluso arriostramientos ligeros de columnas. A diferencia de las secciones C tradicionales, la geometría asimétrica de las vigas Z proporciona una rigidez torsional y una resistencia a momentos superiores respecto al eje fuerte, lo cual es fundamental al soportar cargas pesadas de estanterías o sistemas de cubierta de gran luz. Su capacidad de solapamiento también permite tramos de vigas continuos sobre múltiples apoyos sin uniones de momento, reduciendo la mano de obra en obra y la complejidad de las conexiones.

Esta no es una ventaja teórica: se traduce directamente en una reducción del plazo de ejecución y un menor coste instalado por metro cuadrado. En Hongteng Fengda, hemos visto proyectos de almacenes en el Sudeste Asiático y Oriente Medio reducir el peso de los entramados secundarios en un 12–18% frente a soluciones equivalentes con secciones C, sin comprometer la funcionalidad ni la compatibilidad con conjuntos con clasificación de resistencia al fuego.

Capacidad portante: lo que necesita saber antes de especificar

La capacidad portante no es un único valor: depende de la geometría de la sección, el grado del material, las condiciones de apoyo y la configuración de carga. Para aplicaciones de almacenes, predominan tres tipos de carga: carga muerta (cubierta, aislamiento), carga viva (nieve, mantenimiento) y cargas puntuales aplicadas (unidades HVAC, rieles de iluminación). Una viga Z típica (p. ej., 200×60×20×2.5 mm, acero Q345) puede soportar con seguridad una carga uniformemente distribuida de 1.8–2.4 kN/m sobre una luz simplemente apoyada de 6 m, pero solo si se restringe adecuadamente el pandeo lateral-torsional.

Esta última condición no es negociable. En la práctica, esto significa fijar las chapas de cubierta con una densidad suficiente de sujetadores (≥12 tornillos/m²) y utilizar arriostramientos cada 2–3 m. Sin restricción, la capacidad se reduce hasta un 40%. Recomendamos utilizar nuestrasSecciones de acero C certificadas como elementos de arriostramiento: están pregalvanizadas, son dimensionalmente precisas y compatibles con los sistemas de clips para correas Z.

Límites de luz: equilibrio entre eficiencia, flecha y constructibilidad

La luz práctica máxima de las vigas Z en cubiertas de almacenes suele situarse entre 6 m y 12 m, según la altura, el espesor y el perfil de carga. Más allá de 9 m, el control de la flecha se convierte en el factor determinante, no la resistencia. Las mejores prácticas del sector limitan la flecha total a L/240 (para cubiertas que no soportan techos suspendidos) y a L/360 (para aquellas con acabados frágiles). Nuestro equipo de ingeniería valida habitualmente las tablas de luces conforme a las normas EN 1993-1-3 y AISI S100, teniendo en cuenta los factores de reducción de las secciones conformadas en frío y los datos climáticos locales.

Es importante destacar que las luces más largas no siempre implican menos vigas. Especificar en exceso la longitud de luz aumenta el riesgo de ajustes excesivos de contraflecha durante el montaje e incrementa la vulnerabilidad a la succión del viento. Recomendamos a los gerentes de proyecto realizar una comparación de costes, incluido el tiempo de grúa, la duración de los andamios y los herrajes de conexión, antes de optar por luces de 12 m frente a 9 m. En el 70% de las recientes construcciones de almacenes en Norteamérica, el equilibrio óptimo se situó en 8–9 m.

Diseño de conexiones: atornilladas frente a soldadas — cuándo elegir cada una

Para estructuras de almacenes, predominan las conexiones atornilladas, especialmente en las uniones montadas en obra entre correa y cabio o entre larguero y columna. ¿Por qué? Rapidez, claridad de inspección y adaptabilidad a las tolerancias en obra. Sin embargo, la selección de pernos es muy importante: utilice pernos Clase 8.8 con arandelas endurecidas, instalación con control de par de apriete (no simplemente “ajuste manual”) y verifique la resistencia al aplastamiento local del alma. Suministramos vigas Z preperforadas con patrones de orificios estándar ISO bajo pedido, reduciendo el tiempo de perforación en obra en un 65%.

Las conexiones soldadas siguen siendo esenciales para placas base resistentes a momentos, columnas armadas o voladizos personalizados. Sin embargo, evite las soldaduras de penetración total en alas Z delgadas (<2.5 mm), ya que la distorsión térmica compromete la alineación. En su lugar, utilice soldaduras de filete de penetración parcial de junta (PJP) con aporte térmico controlado. Todas nuestras vigas Z se suministran con composición química certificada por laminadora (EN 10025 o ASTM A653) para garantizar la soldabilidad de grados como Q235, Q345 y A36.

Selección de materiales y cumplimiento normativo: cómo evitar costosos retrasos de certificación

El grado del material no se limita al límite elástico: afecta a la ductilidad, la soldabilidad y la resistencia a la corrosión a largo plazo. Para almacenes húmedos o costeros (p. ej., EAU, Vietnam), las vigas Z galvanizadas por inmersión en caliente (revestimiento Z275 o Z350) superan a las alternativas pintadas en 3–5× en vida útil. Nuestra línea de producción integra galvanizado en línea con un estricto control de la composición química del baño, lo que garantiza una adherencia uniforme del recubrimiento y cero riesgo de zonas sin recubrimiento, incluso en los bordes complejos de perfiles Z.

Más importante aún: preparación para la certificación. Cada bobina que procesamos cuenta con números de colada trazables, y los productos finales se envían con Certificados de Ensayo de Material EN 10204 3.1. Para proyectos en EE. UU., proporcionamos informes de laminadora ASTM A653/A792 con verificación de tracción, doblado y masa de recubrimiento, todos preaprobados por inspectores externos (SGS, BV). Esto elimina los retrasos por reevaluaciones en el puerto o en la obra.

Integración en el mundo real: cómo Hongteng Fengda respalda el calendario de su proyecto

Como fabricante y exportador de acero estructural de China, Hongteng Fengda conecta el rigor de las especificaciones con la realidad de la ejecución. No solo suministramos vigas Z: coingenieramos soluciones, proporcionando familias Revit listas para BIM, detalles de conexión previamente validados y tablas de luces específicas para cargas, alineadas con su normativa local (IBC, Eurocode o Saudi Building Code). Nuestro plazo de entrega estándar es de 25–30 días desde la confirmación de la PO, con opciones de transporte aéreo para lotes piloto urgentes.

También ayudamos a mitigar el riesgo de la cadena de suministro: mantenemos un inventario de más de 3,000 toneladas de bobinas de materia prima en grados Q235, Q345 y SS400; ofrecemos documentación de doble abastecimiento para contratistas Tier-1; y gestionamos la documentación aduanera de principio a fin. Para proyectos de almacenes donde un retraso de 2 semanas = $180k en gastos de demora, la fiabilidad no es opcional: está integrada en cada envío.

Conclusión final: las vigas Z aportan valor, cuando se especifican correctamente

La viga Z para almacenes no es una mejora universal: es una herramienta de precisión. Su verdadero valor surge únicamente cuando las hipótesis de carga coinciden con el uso real, las luces respetan los límites de flecha, las conexiones siguen reglas de detallado probadas y las especificaciones de materiales se ajustan a la exposición ambiental. Como gerentes de proyecto, su ventaja reside en colaborar desde las fases iniciales con un fabricante que comprende tanto el comportamiento estructural *como* la logística de construcción.

Hongteng Fengda combina una profunda experiencia técnica en el diseño de perfiles Z conformados en frío con una disciplina de exportación comprobada, ayudándole a asegurar la certidumbre de costes, acelerar las compras y eliminar imprevistos de ajuste en obra. Si la estructura de su próximo almacén exige resistencia, rapidez y previsibilidad, comience con un rendimiento de vigas Z verificado, no solo con dimensiones de catálogo.
