En muchos talleres de fabricación, el primer problema relacionado con el trabajo con vigas H y vigas I no aparece en la sala de dibujo. Surge en la mesa de corte, durante el ajuste de montaje o cuando un elemento no queda colocado como el equipo esperaba. Una sección que parecía “lo suficientemente aproximada” sobre el papel puede generar recortes adicionales, un acceso incómodo para la soldadura o desajustes en los puntos de empalme.

Por eso la diferencia de forma es tan importante. Ambas secciones son habituales en las estructuras de acero, pero se comportan de manera diferente durante la fabricación debido al ancho de las alas, la profundidad del alma, la estabilidad durante la manipulación y la forma en que los accesorios se apoyan sobre la sección. Si está clasificando piezas para un proyecto y desea evitar retrabajos, la pregunta práctica no es cuál parece más resistente, sino cuál se adapta a la operación con menos imprevistos.

Dónde suele comenzar la confusión

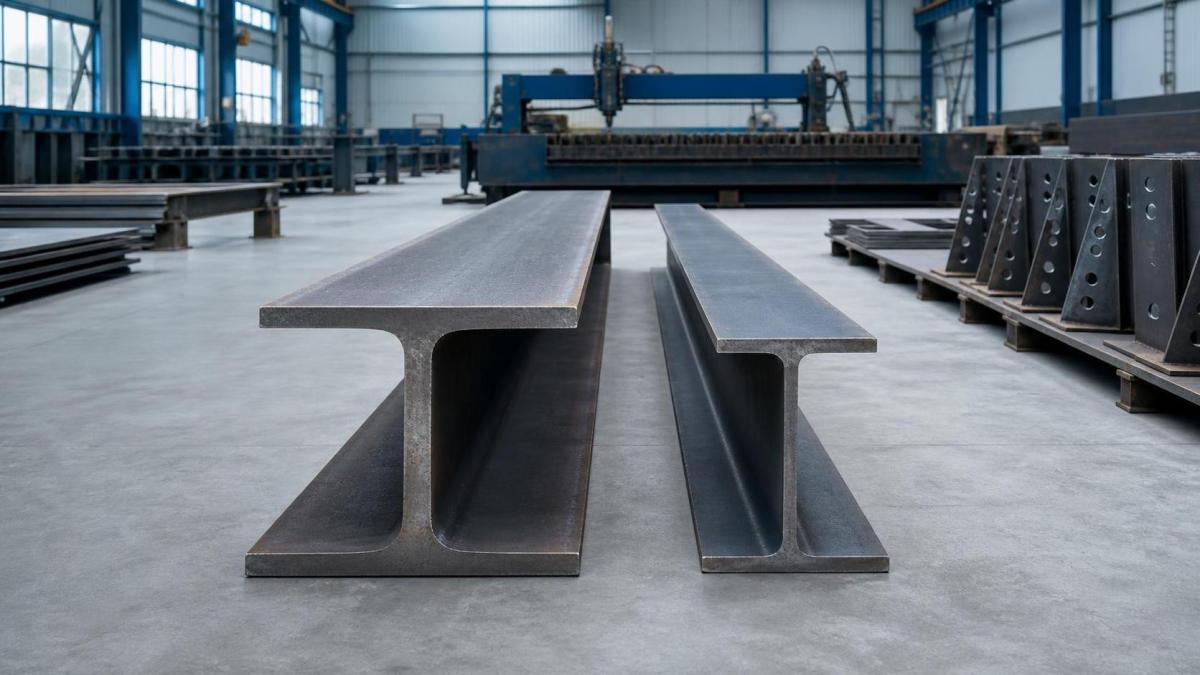

Muchas personas utilizan ambos nombres de manera indistinta y luego descubren que la sección recibida no coincide con las suposiciones incorporadas en los planos de taller. Una viga I suele tener alas más estrechas y un perfil más ahusado, mientras que una viga H normalmente tiene alas más anchas y una forma más uniforme. Esta diferencia modifica el comportamiento del acero durante el marcado, la sujeción, el taladrado y la soldadura.

En la fabricación diaria, rara vez el problema está en la propia sección. El problema consiste en utilizar expectativas equivocadas. Por ejemplo, un ala estrecha puede ser más fácil de pasar por algunas plantillas, pero puede dejar menos espacio para el acceso de soldadura. Un ala más ancha puede ofrecer una mejor superficie de apoyo o conexión, pero también puede aumentar el peso de manipulación y exigir mayor cuidado al preparar los puntos de izaje. Si el equipo no comprueba pronto el perfil de la sección, los pequeños errores se acumulan y terminan desperdiciando tiempo.

Aspectos que afectan primero al taller

La diferencia más evidente está en el ajuste de montaje. Las alas más anchas pueden facilitar la disposición cuando las placas, los rigidizadores o las piezas de conexión necesitan una superficie de apoyo estable. Las alas más estrechas pueden exigir un posicionamiento más preciso, ya que hay menos tolerancia antes de que un accesorio se quede sin área útil. Esto es importante al alinear las líneas de los orificios o preparar las conexiones de extremo.

El siguiente aspecto es el acceso de soldadura. En las secciones con una geometría de alas más cerrada, el ángulo de la antorcha y la posición de la pistola adquieren mayor importancia. Los equipos pueden tener que cambiar la secuencia, girar el elemento o utilizar diferentes dispositivos para mantener la uniformidad de la soldadura. Si la viga se integra en un conjunto mayor, la forma también puede afectar la cantidad de calor acumulado cerca de la unión entre el alma y el ala.

Después está la manipulación. Una sección que parece sencilla sobre el papel puede comportarse de forma muy diferente una vez que se mueve por el taller. Las longitudes mayores, las alas más anchas y los perfiles más pesados suelen necesitar un mejor apoyo para evitar la torsión durante el izaje o el desplazamiento. Esto no es solo una cuestión de seguridad; incluso una pequeña deformación puede dificultar la alineación posterior.

Comprobación de la sección antes del corte

Un hábito útil es verificar el perfil real de la sección antes de iniciar cualquier trabajo irreversible. Comience con el plano y, después, compare el material entregado con la designación de la sección, el ancho de las alas, la profundidad del alma y la rectitud. Si el proyecto depende de un ajuste preciso de la conexión, no suponga que un tipo de viga puede sustituir al otro sin volver a comprobar los detalles.

Para los equipos de taller que trabajan con una combinación de elementos estructurales y placas resistentes a la corrosión, la selección del material también puede influir en el proceso. En áreas donde las piezas soldadas necesitan mayor resistencia a la exposición química o a temperaturas elevadas, algunos fabricantes pueden especificar una placa de acero inoxidable 316L para componentes relacionados, cubiertas o accesorios. Esto no cambia la selección de la viga, pero puede influir en la planificación y la soldadura del conjunto circundante.

Elección de la sección adecuada para el trabajo

Una forma sencilla de comparar las diferencias entre vigas H y vigas I es preguntarse qué debe hacer el elemento durante la fabricación, no solo durante el servicio. Si el trabajo necesita más espacio para las conexiones, una mayor superficie de apoyo o una superficie más plana para fijar componentes, la sección con forma de H suele ser más fácil de gestionar. Si el trabajo está limitado por el espacio, el peso o la geometría de conexión existente, la sección con forma de I puede ser la opción más práctica.

No se detenga únicamente en la forma. Confirme el grado del acero, las longitudes disponibles, el estado de la superficie y cualquier restricción de corte o taladrado indicada por el fabricante o en la lista de existencias. Una viga que parece conveniente aún puede ralentizar la producción si llega con una longitud de stock incorrecta o necesita una preparación adicional antes de la soldadura. Aquí es donde la estandarización resulta útil, especialmente cuando el proyecto incluye materiales mixtos o componentes suministrados para diferentes sectores, como equipos químicos, transporte o conjuntos pesados.

Pequeños cambios de proceso que evitan retrabajos

En los trabajos reales de fabricación, la mejor solución suele ser una secuencia mejor organizada. Marque claramente la orientación de la sección antes de trasladarla al área de corte. Utilice caras de referencia para la disposición, no solo la alineación visual. Si la viga se va a soldar a placas o soportes, haga una prueba de montaje de la unión antes del punteado final para que el equipo pueda detectar pronto los problemas de espacio libre. En el caso de elementos más largos, apóyelos en suficientes puntos para evitar que se comben durante el taladrado o el ajuste de montaje.

También es útil separar la pregunta “¿se puede montar?” de “¿debería montarse de esta manera?”. Una conexión que encaja después de aplicar fuerza aún puede generar deformaciones o un acceso deficiente para la soldadura. Los operarios suelen notar esto primero cuando la trayectoria de la antorcha se vuelve incómoda o la abrazadera tiene que trabajar contra la forma de la sección. En ese momento, cambiar el orden de montaje suele ser más fácil que corregir una deformación terminada.

Errores comunes que deben evitarse

Un error frecuente es tratar todos los perfiles de viga como intercambiables porque el tamaño nominal parece similar. Otro consiste en suponer que la sección más ancha siempre es la mejor. En la práctica, la elección correcta depende de la disposición de la conexión, el método de izaje y la cantidad de fabricación que aún queda por realizar.

También es fácil pasar por alto los efectos posteriores. Una sección que resulta conveniente para un corte puede crear dificultades en la siguiente estación si la geometría de sus alas bloquea la abrazadera, el cabezal de taladrado o la antorcha de soldadura. Un buen trabajo de fabricación no consiste únicamente en recibir el acero correcto; también implica adaptar la sección a la secuencia de operaciones.

Cuando los equipos se toman el tiempo necesario para comprobar estos detalles desde el principio, la selección entre vigas H y vigas I deja de ser una cuestión de adivinanzas. El resultado suele ser un ajuste de montaje más fluido, menos ajustes y un recorrido más claro desde la recepción del material hasta el montaje final.
