Un problema de coordinación suele hacerse visible solo después de que la estructura de acero está en pie. Una ruta de conductos que parecía aceptable en un plano ahora se encuentra con el alma de una viga. Un bastidor para tuberías debe pasar por la misma zona que las bandejas portacables. Las alturas libres del techo comienzan a reducirse, y cada desviación adicional añade accesorios, colgadores, tiempo de instalación y otro asunto que el equipo de obra debe resolver.

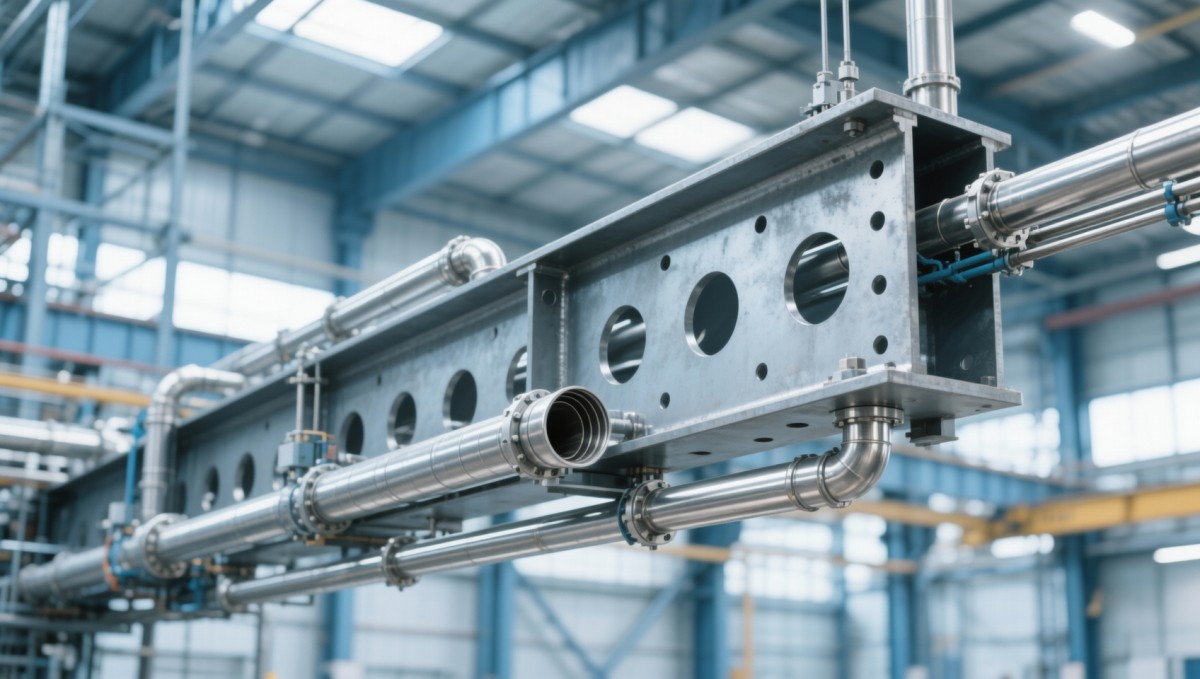

En estas situaciones, unaviga de acero perforada puede parecer una respuesta sencilla: crear aberturas en el alma de la viga y permitir que las instalaciones pasen a través de la estructura. Utilizada correctamente, puede reducir la congestión bajo la estructura y aprovechar mejor la altura entre forjados. Sin embargo, utilizada sin una coordinación temprana, puede generar otro conjunto de problemas relacionados con una menor capacidad estructural, fabricación difícil, ubicaciones inadecuadas de las aberturas y cambios tardíos en el trazado de las instalaciones MEP.

La cuestión útil no es simplemente si se pueden cortar aberturas en una viga. La cuestión más práctica es si la viga, las rutas de las instalaciones, los detalles de conexión, los requisitos de protección contra incendios y el proceso de fabricación pueden funcionar conjuntamente sin trasladar el problema a otro lugar.

Dónde suele comenzar el conflicto

Las interferencias de instalaciones son habituales en edificios con zonas de techo densamente ocupadas, plataformas industriales, áreas de procesamiento, salas de instalaciones, almacenes con tuberías principales de rociadores y estructuras multinivel donde la profundidad estructural compite con la distribución mecánica y eléctrica. El diseño original puede reservar un corredor de instalaciones bajo las vigas, pero ese corredor puede desaparecer a medida que cambian los tamaños de los conductos, se añade aislamiento, se introducen pendientes para drenaje o se requieren soportes adicionales.

Un error inicial común es tratar todas las instalaciones como si fueran igualmente flexibles. Los conductos pequeños pueden redirigirse con un impacto limitado. Los conductos rectangulares grandes, las tuberías de drenaje por gravedad, las tuberías aisladas y los sistemas de contención de cables con requisitos mínimos de radio de curvatura son mucho menos tolerantes. Si estos sistemas se fuerzan a pasar por debajo del acero, puede ser necesario bajar el techo o aumentar la altura del edificio. En trabajos industriales, la consecuencia puede ser una menor holgura para el acceso de mantenimiento o el movimiento de equipos.

Entonces, la viga suele considerarse el obstáculo. Sin embargo, el problema real normalmente es una coordinación incompleta entre el diseño estructural y el trazado de instalaciones antes de emitir los planos de fabricación.

Las aberturas son detalles estructurales, no espacios vacíos

El alma de una viga transmite fuerzas cortantes y ayuda a estabilizar la sección. Retirar material cambia la forma en que se comporta la viga. La ubicación, la forma, el diámetro o la altura, la separación, la distancia al borde y la relación con los apoyos son factores importantes. Una abertura razonable cerca del centro de un vano puede ser inaceptable cerca de un apoyo, donde la demanda de cortante es mayor. Una serie de aberturas muy próximas puede crear una zona de alma más débil, incluso si cada abertura parece moderada cuando se considera de forma aislada.

Por esta razón, una viga de acero perforada debe seleccionarse como parte del diseño estructural en lugar de modificarse en obra cuando un instalador encuentra una obstrucción. Las aberturas cortadas en campo, especialmente las realizadas sin planos aprobados, pueden afectar la resistencia, la rigidez, el comportamiento de pandeo local y los recubrimientos protectores. También pueden dificultar la confirmación de que el elemento terminado sigue siendo coherente con la trayectoria de carga prevista.

Existen varios enfoques generales. Algunas vigas se fabrican con aberturas circulares o alargadas regularmente espaciadas como parte de una configuración celular o alveolar diseñada. Otras utilizan penetraciones aisladas para instalaciones, ubicadas para rutas específicas de tuberías o conductos. La opción adecuada depende del vano, el patrón de cargas, el tamaño de las instalaciones, las restricciones arquitectónicas, la sensibilidad a las vibraciones y el método de fabricación disponible.

Los patrones regulares de aberturas pueden ser eficientes cuando las rutas de instalaciones se repiten en todo un edificio. Las aberturas ubicadas específicamente pueden ser más adecuadas cuando las instalaciones se concentran alrededor de salas de equipos o montantes verticales. Ninguno de los dos enfoques debe elegirse únicamente porque crea el hueco visible más grande. La cuestión determinante es si el acero restante puede soportar con seguridad las fuerzas requeridas bajo las condiciones de diseño especificadas.

Comience por las instalaciones más difíciles de mover

Antes de finalizar el dimensionamiento de las vigas, el equipo de coordinación debe identificar los sistemas con menor libertad de trazado. El drenaje por gravedad suele necesitar una pendiente continua. Los conductos más grandes necesitan espacio no solo para el cuerpo del conducto, sino también para aislamiento, bridas, compuertas, paneles de acceso y tolerancia de instalación. Las tuberías de protección contra incendios necesitan soportes y holguras compatibles. La contención eléctrica puede requerir separación de otros sistemas o acceso para tender cables.

Es útil definir una envolvente realista de instalaciones en lugar de utilizar únicamente la dimensión exterior nominal. Por ejemplo, una tubería que pasa por una abertura en el alma también puede requerir el espesor del aislamiento, una tolerancia para el movimiento de la tubería, un detalle de manguito o protección de borde y holgura para la instalación. Un conducto puede necesitar más altura de abertura que el propio conducto porque las conexiones, los refuerzos y la tolerancia de obra ocupan espacio a su alrededor.

Una vez conocidas estas envolventes, las rutas pueden organizarse según las zonas estructurales. Las aberturas no deben tratarse como una ruta predeterminada en cada línea de vigas. En algunos vanos, puede ser mejor llevar las instalaciones por debajo de la estructura. En otros, una penetración planificada en el alma puede eliminar múltiples desviaciones. El objetivo es reducir el conflicto total, no forzar todos los sistemas a atravesar el acero.

Cuestiones que conviene resolver antes de emitir los planos

En primer lugar, confirme qué cargas debe soportar la viga, incluidas las cargas permanentes, las sobrecargas, las cargas de equipos, las instalaciones suspendidas y cualquier carga transferida a través de las conexiones de la estructura. En segundo lugar, determine si la abertura para la instalación se requiere en una coordenada fija o si un pequeño ajuste de ruta la situaría en una región estructural más favorable. En tercer lugar, establezca quién es responsable de la aprobación final de las dimensiones de las aberturas y los detalles de fabricación. La ambigüedad en este aspecto es una fuente frecuente de retrabajos tardíos.

Considere también la secuencia de construcción. Una instalación puede caber técnicamente a través de una abertura, pero aun así ser imposible de instalar después de colocar el acero adyacente, los paneles de pared o los equipos. La abertura debe permitir introducir la instalación, unirla, aislarla y soportarla. En áreas de planta reducidas, el acceso para la instalación puede ser tan importante como la holgura final mostrada en un modelo.

Elección de la forma de abertura y el enfoque de refuerzo

Las aberturas circulares suelen preferirse porque evitan esquinas agudas y distribuyen las tensiones de forma más uniforme que los recortes rectangulares simples. Las aberturas alargadas o rectangulares pueden ser necesarias para conductos, bandejas o instalaciones agrupadas, pero requieren un detallado cuidadoso. Las esquinas pueden necesitar perfiles redondeados y puede requerirse refuerzo local según el diseño estructural.

El refuerzo no es una solución automática. Añadir placas o rigidizadores puede restaurar la capacidad en una zona local, pero también incrementa el esfuerzo de fabricación, los requisitos de soldadura, las necesidades de inspección y el trabajo de recubrimiento. Una abertura con mucho refuerzo puede ser menos económica que cambiar la ruta de la instalación, aumentar la altura de la viga, utilizar una disposición estructural diferente o reubicar un apoyo.

Al comparar opciones, mire más allá del peso de la viga. Un elemento más ligero con muchos cortes complejos y refuerzos soldados puede no ser más sencillo de fabricar que una viga estándar ligeramente mayor con menos modificaciones. Por el contrario, un elemento perforado correctamente diseñado puede reducir el trabajo posterior cuando elimina la necesidad de grandes bajadas de instalaciones, acero de soporte secundario o desviaciones repetidas de conductos.

Las zonas de conexión requieren especial precaución. Los extremos de las vigas, las áreas de apoyo, las conexiones rígidas, las interfaces de arriostramiento y las ubicaciones cercanas a cargas concentradas suelen ser más sensibles que las regiones abiertas del centro del vano. El fabricante de estructuras de acero necesita planos claros y aprobados que muestren las posiciones de las aberturas en relación con puntos de referencia, soldaduras, orificios, recortes y placas de conexión. Una nota que diga “abertura según instalaciones” no es suficiente para un proceso de fabricación controlado.

La compatibilidad de materiales es importante alrededor de la abertura

La viga normalmente se selecciona por su desempeño estructural, mientras que las tuberías y otras instalaciones pueden utilizar materiales distintos por resistencia a la corrosión, higiene, exposición a temperaturas o compatibilidad con el proceso. Estas elecciones deben revisarse conjuntamente donde atraviesan la estructura de acero. El contacto entre metales distintos, la humedad atrapada, los recubrimientos dañados y los bordes cortados sin protección pueden generar problemas de mantenimiento en entornos húmedos o corrosivos.

Para aplicaciones que requieren tubería resistente a la corrosión, la especificación de la instalación puede incluir productos comotubería de acero inoxidable 201. Los grados disponibles, como el acero inoxidable 201 y 304, pueden servir para diferentes condiciones, pero la selección del material debe basarse en la exposición real, el medio de proceso, la temperatura, el método de limpieza y la especificación de proyecto aplicable. El diámetro exterior, el espesor de pared, el aislamiento y la disposición de soporte de la tubería deben coordinarse con la abertura de la viga en lugar de añadirse después de que se haya fijado el tamaño de la penetración.

Los formatos de tubo inoxidable pueden incluir secciones redondas, cuadradas o rectangulares, con espesores de pared y longitudes variables según la especificación de suministro. En trabajos de integración de instalaciones, la tubería redonda suele ser la forma pertinente, pero la cuestión crítica sigue siendo la holgura en la penetración. Un ajuste apretado puede dañar los acabados superficiales durante la instalación o no dejar espacio para el movimiento, la reparación del aislamiento o la protección de bordes. Los acabados lisos y las propiedades resistentes a la corrosión son útiles en entornos adecuados, pero no eliminan la necesidad de detalles de separación apropiados donde la tubería se conecta con el acero estructural.

Una secuencia de revisión práctica antes de la fabricación

Comience con una retícula estructural y un cuadro de vigas acordados. Superponga las rutas reales de las instalaciones, incluidos aislamiento, colgadores, zonas de acceso, ubicaciones de válvulas, compuertas y la holgura de mantenimiento necesaria. En esta etapa, no suponga que todos los conflictos requieren aberturas. Marque los conflictos y clasifíquelos por tipo de instalación, tamaño y flexibilidad de trazado.

A continuación, revise cada penetración propuesta con el diseñador estructural. La revisión debe confirmar la geometría de la abertura, la ubicación a lo largo del vano, el refuerzo requerido si lo hubiera, la separación respecto de las conexiones y el efecto sobre la altura y la flecha de la viga. Cuando las aberturas se repitan, confirme si la repetición es intencionada y se ha tenido en cuenta estructuralmente, en lugar de simplemente copiarse de un vano a otro.

Después, traduzca las decisiones aprobadas en información de fabricación. Las dimensiones deben referenciarse de manera coherente desde los extremos de la viga, los ejes de las columnas u otro datum definido. El fabricante necesita el tamaño, la forma, la orientación y las tolerancias de la abertura, los requisitos de acabado de bordes, los detalles de refuerzo, las instrucciones de soldadura cuando corresponda y los requisitos de reparación del recubrimiento. Si las instalaciones se montarán después de pintar o galvanizar, incluya la protección necesaria para evitar dañar el acero terminado.

Por último, compare el plano de fabricación con la secuencia de instalación de las instalaciones. Esta última revisión suele detectar problemas invisibles en planta: una tubería no puede introducirse porque otra viga bloquea el paso; una brida de conducto es más grande que la abertura; una varilla de soporte interfiere con un rigidizador; o el aislamiento no puede completarse después de instalar la línea.

Problemas que suelen causar trabajos repetidos

Un problema recurrente es permitir dimensiones de abertura generosas “por si acaso”. Es necesaria una holgura adicional, pero un aumento incontrolado puede comprometer el alma e invitar a ajustes no aprobados en obra. La holgura debe diseñarse, no estimarse. Otro problema es considerar solo el trazado horizontal. Las tuberías inclinadas, las conexiones de ramales verticales y el espacio necesario para retirar una válvula o un filtro pueden convertir una penetración aparentemente viable en un obstáculo para el mantenimiento.

Otra fuente de problemas es tratar las aberturas de las vigas y los soportes de instalaciones como elementos no relacionados. Las instalaciones que atraviesan una viga aún necesitan soporte independiente a intervalos adecuados. La abertura de la viga es una ruta, no necesariamente un punto de apoyo. Sujetar cargas pesadas de instalaciones a una viga sin verificar la carga adicional puede modificar las hipótesis estructurales originales.

Los requisitos de protección contra incendios y de recubrimiento también deben considerarse desde el inicio. Una penetración a través de una viga protegida puede requerir la continuidad del sistema de protección alrededor de la abertura y de cualquier refuerzo. Los bordes cortados necesitan un tratamiento adecuado, especialmente en entornos donde se prevea humedad, exposición química o condensación.

Cuándo una solución perforada es la elección correcta

Una viga de acero perforada es más útil cuando la integración de instalaciones se conoce desde el principio, las rutas de las instalaciones son relativamente estables y el diseño estructural puede admitir las aberturas sin un refuerzo desproporcionado. Puede ser especialmente valiosa cuando es importante mantener la altura libre o cuando instalaciones repetidas cruzan una disposición regular de vigas.

Resulta menos atractiva cuando las rutas de instalaciones aún están cambiando, las aberturas caerían cerca de zonas altamente solicitadas o las penetraciones requeridas son tan grandes que la viga se vuelve difícil de detallar económicamente. En esos casos, las alternativas pueden incluir cambiar la altura estructural, ajustar la retícula estructural, crear una zona dedicada a instalaciones, utilizar estructura secundaria o redirigir solo las instalaciones más flexibles.

El mejor resultado normalmente se obtiene tomando la decisión antes de pedir el acero, no después de que haya comenzado la instalación en obra. Una viga de acero perforada bien coordinada hace más que crear un paso para tuberías y conductos. Convierte una interferencia prevista en un detalle estructural y de fabricación definido, proporcionando al equipo de instalación una ruta más clara y reduciendo la presión para realizar cambios improvisados posteriormente.
