La medición precisa de una viga de acero es crítica, no solo para la precisión en la fabricación, sino también para la seguridad estructural, el control de costos y la eficiencia en la instalación en obra. Ya sea que esté calculando el peso de las vigas para la planificación logística, verificando las dimensiones antes del corte o confirmando el peso de la viga I según las especificaciones de diseño, incluso errores menores pueden generar retrasos, retrabajos o riesgos de incumplimiento. En Hongteng Fengda, nuestro equipo de ingeniería comprueba las mejores prácticas, desde la selección de los puntos de referencia adecuados hasta la consideración de las tolerancias de fábrica y las condiciones de la superficie, garantizando que su proceso de cómo medir una viga de acero ofrezca resultados repetibles y conformes a los estándares ASTM, EN y GB.

Por qué la precisión en la medición afecta a todas las partes interesadas

Para los gerentes de proyecto, las mediciones inexactas de las vigas pueden provocar retrasos en la instalación, especialmente cuando los anchos de las alas o los espesores del alma no coinciden, lo que impide el alineamiento de los pernos. Los equipos de compras enfrentan sobrecostos si los cálculos del peso de la viga I subestiman las cargas de envío o los requisitos de capacidad de la grúa. Los oficiales de seguridad deben verificar la conformidad dimensional para evitar desviaciones en la ruta de carga que comprometan la integridad estructural. Mientras tanto, los fabricantes pierden horas en correcciones en campo cuando los planos de taller no coinciden con los perfiles entregados. En Hongteng Fengda, aplicamos disciplina metrológica en cada etapa: desde la recepción de materias primas (utilizando escaneo láser y máquinas de medición por coordenadas) hasta los informes de inspección final rastreables en laboratorios acreditados ISO/IEC 17025.

Nuestra experiencia en exportación a Norteamérica, Europa y Medio Oriente revela una verdad universal: la medición no solo se trata de números, sino de un lenguaje común. Por eso, nuestra documentación incluye etiquetado en unidades duales (mm/pulgadas), indicaciones de tolerancia según ASTM A6/A6M y EN 10034, y diagramas de sección transversal anotados que muestran las zonas exactas de medición, no solo las dimensiones nominales.

Paso a paso: cómo medir una viga de acero correctamente

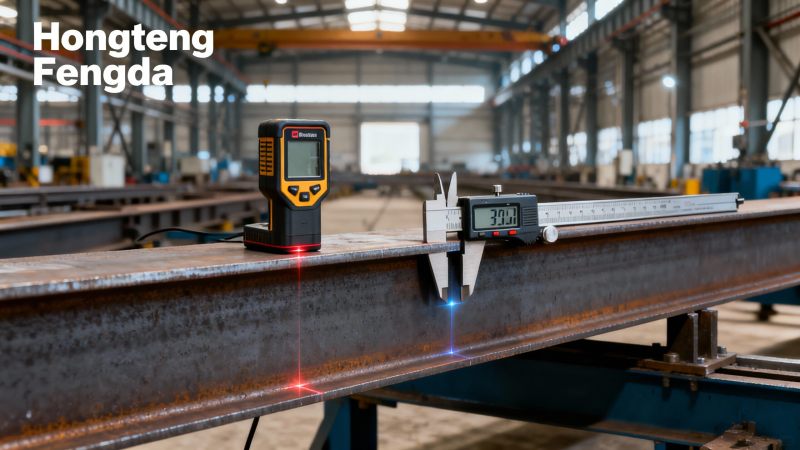

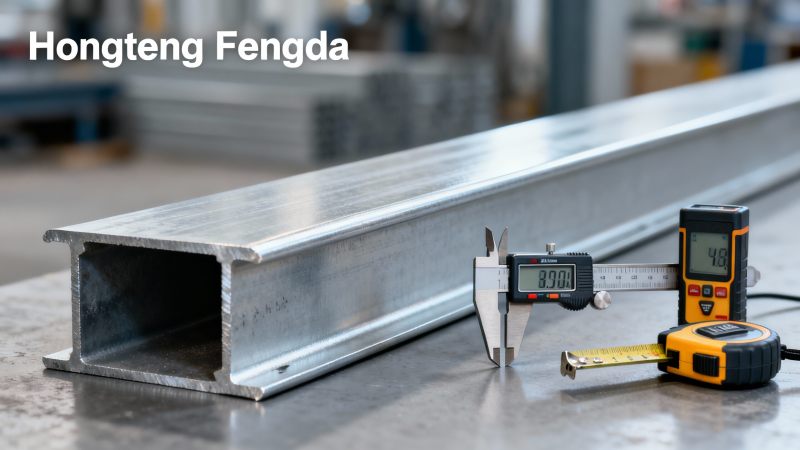

Comience con una preparación orientada al propósito. Identifique si la medición es para verificación de fabricación, cálculo de peso o auditoría de calidad, y seleccione las herramientas en consecuencia. Para la validación del peso de las vigas, los calibradores digitales (precisión de ±0,02 mm) y las cintas métricas certificadas (calibradas según ISO 9001) son suficientes. Para la validación de perfiles completos, utilice perfilómetros ópticos o brazos portátiles de CMM capaces de capturar mapas de desviación 3D frente a modelos CAD.

Mida siempre en tres ubicaciones a lo largo de la viga: cerca de cada extremo y en el centro. Registre por separado el ancho del ala, el espesor del ala, la altura del alma y el espesor del alma. Nunca asuma simetría, incluso dentro del mismo lote de colada, los gradientes térmicos durante el laminado causan variaciones sutiles. La condición de la superficie también importa: la cascarilla de laminación, el óxido o la acumulación de galvanizado pueden añadir hasta 0,1–0,3 mm por lado. Por eso, Hongteng Fengda proporciona informes dimensionales pregalvanizados para productos como nuestro Acero Redondo Galvanizado, donde el control preciso del diámetro (ISO h8/h9) respalda directamente la precisión del mecanizado posterior.

Tolerancias críticas según estándares globales

Los rangos de tolerancia varían significativamente según el estándar, y su malentendido genera frecuentes disputas. A continuación, se muestra cómo las especificaciones clave definen las desviaciones permitidas para las dimensiones comunes de las vigas I:

Nota: Los límites de variación de peso se aplican a la masa teórica por metro, no al peso real medido. El peso real de la viga I depende de la composición química, los cambios de densidad debido a los elementos aleantes y la fidelidad de la geometría de la sección. Por eso, Hongteng Fengda incluye informes de prueba de fábrica certificados (MTR) con cada envío, que enumeran el peso real medido junto con los valores teóricos.

Errores comunes y correcciones probadas en campo

La mala interpretación de las marcas de fábrica es el error número uno entre los inspectores de obra. Muchos asumen que "W12x26" significa exactamente 12 pulgadas de profundidad y 26 libras/pie, pero en realidad, W12x26 tiene una profundidad de 12,22 pulgadas y un peso real de 26,5 libras/pie. Siempre verifique con las tablas ASTM A6, no con la abreviatura de la etiqueta. Otro error común: medir el espesor del ala en el borde en lugar del centro, donde la curvatura distorsiona las lecturas. Utilice un micrómetro de yunque plano con un área de contacto ≥10 mm para promediar las irregularidades locales.

La expansión inducida por la temperatura también afecta los resultados. Un aumento de 10°C incrementa la longitud del acero en ~0,012%, insignificante para vigas cortas, pero crítico para vigas de más de 20 metros. Nuestro equipo de ingeniería recomienda medir a temperaturas ambientales entre 15–25°C o aplicar factores de corrección térmica utilizando α = 12 × 10⁻⁶/°C. Todos los protocolos de inspección de Hongteng Fengda incluyen registros ambientales para garantizar la trazabilidad de los datos.

Por qué asociarse con Hongteng Fengda para soluciones de acero de precisión

Cuando su proyecto exige una ejecución sin margen de error, Hongteng Fengda ofrece más que acero: ofrecemos confianza. Como fabricante y exportador integrado verticalmente de acero estructural desde China, controlamos toda la cadena: desde la colada de palanquillas hasta los laminadores controlados por CNC, líneas de enderezado automatizadas y pruebas ultrasónicas multipunto. Cada viga se envía con un pasaporte de inspección con código QR que vincula a datos de medición en tiempo real, análisis térmicos y archivos de certificación de terceros.

Servimos a compradores globales que priorizan la predictibilidad: plazos de entrega consistentes (incluso en temporada alta), precios estables respaldados por contratos de materias primas cubiertos y documentación fluida para el despacho de aduanas en los mercados de la UE, EE. UU., GCC y ASEAN. Ya sea que necesite orientación estándar sobre cómo medir una viga de acero o garantías dimensionales a nivel OEM para perfiles conformados en frío personalizados, alineamos nuestros procesos con sus KPI operativos. Contacte a nuestro equipo de soporte de ingeniería hoy mismo para solicitar plantillas de validación dimensional gratuitas, calculadoras de tolerancias ASTM/EN o un informe de inspección de muestra para su próximo pedido.
