El patrón puede ser un diamante simple, en forma de frijol o en forma de frijol redondo, o puede combinarse adecuadamente de dos o más patrones para formar una placa de patrón compuesto.
Los patrones sirven principalmente como elementos antideslizantes y decorativos. Los efectos integrales de la capacidad antideslizante, resistencia a la flexión, ahorro de metal y apariencia de las placas de patrón compuesto son significativamente mejores que los de las placas de patrón simple.
Las placas de acero estampado se utilizan ampliamente en industrias como la construcción naval, calderas, automóviles, tractores, vagones de tren y construcción.
Las placas de acero estampado, debido a sus bordes salientes en la superficie, tienen propiedades antideslizantes y pueden usarse como pisos, escaleras mecánicas de fábrica, peldaños de andamios, cubiertas de barcos, pisos de automóviles, etc.

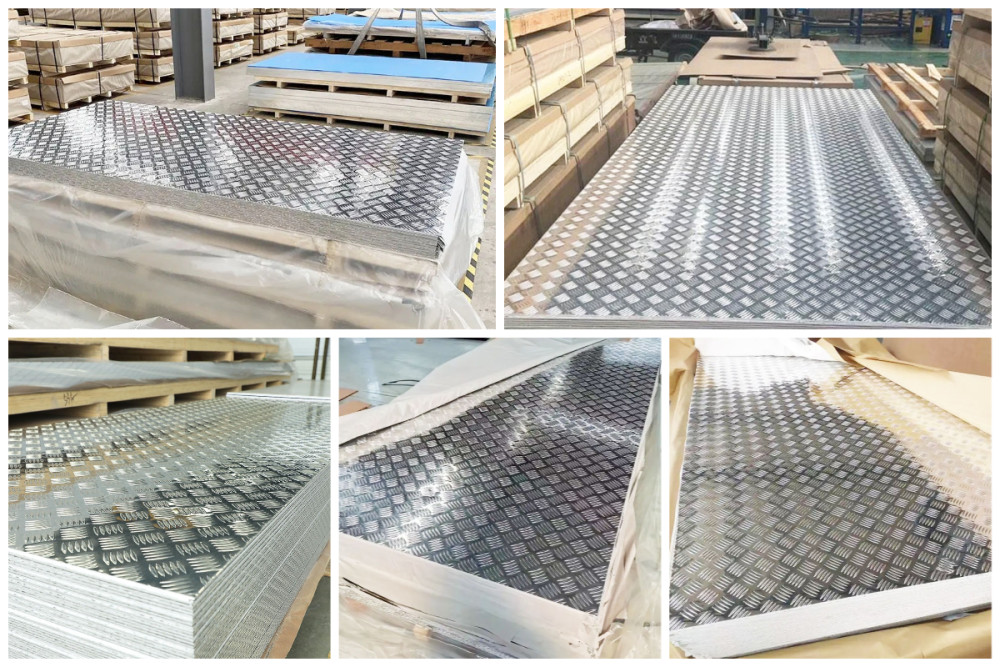

La placa de acero estampado se utiliza para los peldaños de talleres, pasillos y escaleras de grandes equipos o barcos, y es una placa de acero con patrones en forma de diamante o frijol prensados en la superficie.
La placa de acero se produce a partir de grados de acero al carbono ordinario 1-3 Clase B, con un espesor de 2,5-8 milímetros, un ancho de 600-1800 milímetros y una longitud de 2000-12000 milímetros.
Las especificaciones de las placas de acero estampado se expresan en términos de espesor básico (excluyendo el espesor de las protuberancias), con 10 especificaciones que van desde 2,5-8 milímetros. La placa de acero estampado se fabrica con grados 1-3.
La altura de la placa estampada no debe ser inferior a 0,2 veces el espesor del sustrato;
Las placas de acero estampado se entregarán según peso real o peso teórico;
Ejemplo de marcado: Fabricado en Q235-A, con dimensiones de 4 * 1000 * 4000mm
Placa de acero estampada en forma de frijol redondo, marcada como: Placa de acero estampada en forma de frijol redondo Q235-A-4 * 1000 * 4000-GB/T 3277-91
Placa de acero estampada en forma de diamante, marcada como: Placa de acero estampada en forma de diamante B 3-4 * 1000 * 4000-GB 3277-82
Las placas de acero se entregan en estado laminado en caliente; La superficie de las placas de acero estampado no debe tener burbujas, marcas, grietas, pliegues o inclusiones, y las placas de acero no deben presentar delaminación.
La calidad superficial se divide en dos niveles:
Precisión ordinaria: Se permite que la superficie de la placa de acero tenga capas delgadas de óxido, herrumbre, rugosidad superficial causada por el desprendimiento de óxido y otros defectos locales con altura o profundidad que excedan la desviación permitida. Se permiten rebabas leves y marcas individuales que no excedan la altura del patrón en el patrón. El área máxima de un solo defecto no debe exceder el cuadrado de la longitud del grano.
Alta precisión: Se permite que la superficie de la placa de acero tenga capas delgadas de óxido, herrumbre y otros defectos locales con una altura o profundidad que no exceda la mitad de la tolerancia de espesor.
El patrón está intacto y sin daños, y se permiten rebabas leves con una altura que no exceda la mitad de la tolerancia de espesor en el patrón.
