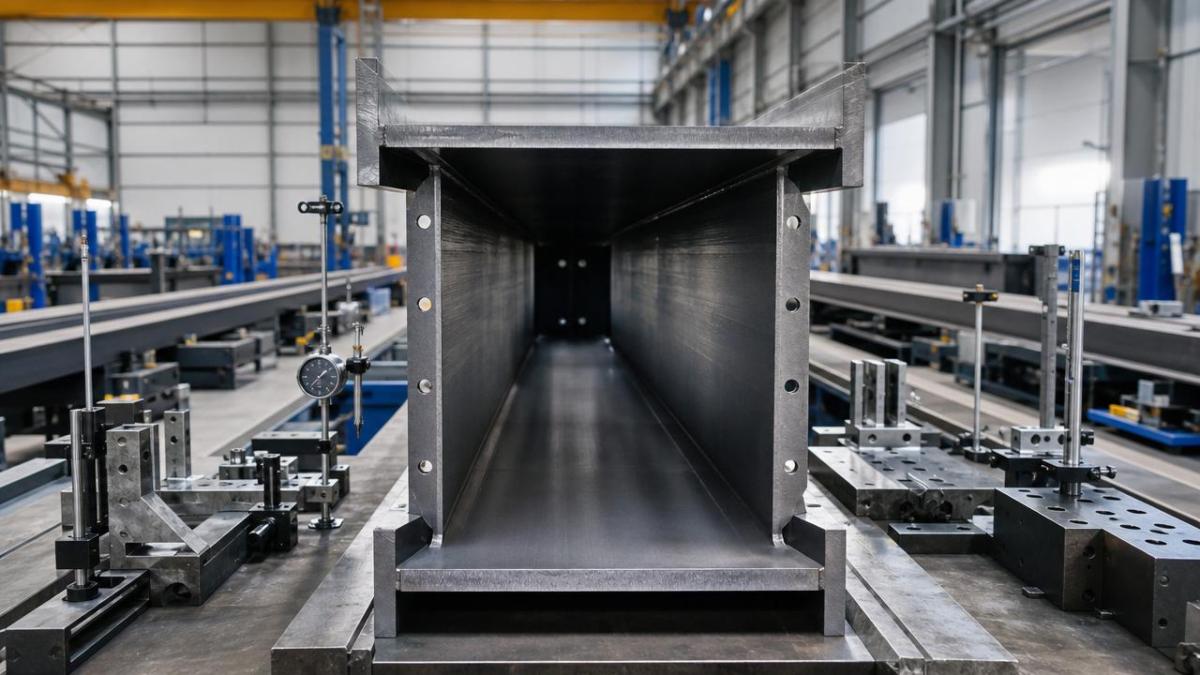

Incluso pequeñas desviaciones de tolerancia en una viga de acero de forma H pueden causar grandes problemas de ajuste, retrasos en la soldadura y riesgos de seguridad en obra. Para los equipos de control de calidad y seguridad, comprender estos problemas es esencial para evitar retrabajos, proteger el rendimiento estructural y mantener los proyectos dentro del cronograma. Este artículo explica los factores clave de tolerancia que afectan el montaje y cómo una fabricación confiable ayuda a reducirlos.

Por Qué los Problemas de Tolerancia en una Viga de Acero de Forma H Son Tan Importantes

La intención de búsqueda principal detrás de este tema es práctica, no teórica. Los lectores quieren saber qué problemas de tolerancia realmente generan fallos de ajuste y cómo controlarlos antes de que el acero llegue a obra.

Para el personal de control de calidad, la preocupación es si los elementos recibidos se alinearán con los planos, placas de conexión, pernos y preparaciones de soldadura sin forzar, ranurar ni cortar.

Para los responsables de seguridad, la preocupación va más allá. Un mal ajuste puede provocar condiciones temporales inestables, ajustes de montaje inseguros, soldadura excesiva en campo y riesgos estructurales ocultos.

En proyectos reales, una viga de acero de forma H rara vez falla porque el grado del acero sea incorrecto. Con más frecuencia, los problemas comienzan porque las dimensiones, la rectitud, la torsión o la preparación de los extremos quedan fuera de los límites utilizables.

Por eso el control de tolerancias no es solo un punto de inspección en fábrica. Afecta directamente la velocidad de instalación, el costo de mano de obra, el tiempo de equipo, la confiabilidad estructural y el desempeño de seguridad en obra.

Lo Que los Equipos de Calidad y Seguridad Suelen Priorizar

La mayoría de los lectores objetivo no necesitan una introducción general a las vigas de acero. Necesitan respuestas rápidas a tres preguntas prácticas: qué puede salir mal, cómo detectarlo y qué tan grave es el impacto.

El primer problema es la eficiencia del ajuste. Si la geometría de la viga es inconsistente, las conexiones ya no se ensamblan como fueron diseñadas, lo que provoca retrasos en el atornillado, la soldadura de punteo y la alineación final.

El segundo problema es el riesgo de retrabajo. Una vez que el acero llega a obra, la corrección es mucho más costosa que el ajuste en fábrica. El esmerilado, el enderezado con llama, el reperforado y el uso de calzas aumentan la incertidumbre.

El tercer problema es la exposición al riesgo de seguridad. Cuando las cuadrillas fuerzan la colocación de elementos que no coinciden, a menudo trabajan más tiempo bajo cargas suspendidas, usan restricciones temporales o crean secuencias de montaje no planificadas.

Por eso, el artículo más útil es el que explica los puntos de tolerancia en relación con las consecuencias, las prioridades de inspección y el control del proveedor, en lugar de limitarse a enumerar definiciones estándar.

Los Problemas de Tolerancia Que Con Más Frecuencia Afectan el Ajuste

Varias desviaciones dimensionales y geométricas causan repetidamente problemas de montaje. No todas las variaciones de tolerancia generan el mismo nivel de riesgo, por lo que los equipos deben centrarse en aquellas que afectan directamente las interfaces de conexión.

La variación en la altura de la viga es uno de los problemas más comunes. Si la altura real de la sección difiere demasiado, las cotas en las intersecciones del entramado pueden no coincidir, especialmente en uniones soldadas o atornilladas de varios elementos.

La desviación en el ancho del ala también importa. Un ancho de ala desigual puede afectar el apoyo, la alineación de los ángulos de conexión, la coincidencia de las placas de extremo y la superficie efectiva de contacto durante el montaje de la conexión.

Las condiciones de alma descentrada pueden crear dificultades ocultas. Incluso cuando el tamaño general de la viga parece aceptable, un alma excéntrica cambia las posiciones de las líneas de pernos y la geometría de la conexión.

La falta de rectitud es otro problema importante. Una viga que se arquea a lo largo de su longitud puede requerir fuerza para alinearse con columnas o vigas adyacentes, aumentando la tensión de montaje y ralentizando el ajuste.

La torsión es especialmente problemática para los trabajos de conexión. Cuando el elemento gira sobre su eje, las superficies de las alas y las placas de extremo dejan de asentarse correctamente, lo que dificulta la inserción de pernos y la preparación de la soldadura.

La contraflecha fuera de los límites especificados también puede generar desajustes. Algunos proyectos requieren una contraflecha definida, mientras que otros requieren una curvatura mínima. En cualquier caso, la inconsistencia complica el control de nivel y las expectativas de transferencia de carga.

La perpendicularidad de los extremos suele subestimarse. Si el extremo de la viga no está cortado a escuadra, los puntos de contacto se vuelven desiguales, las placas de extremo pueden no asentarse al ras y las separaciones de soldadura pueden variar más allá de los límites aceptables.

La precisión en la ubicación de los agujeros importa siempre que la viga de acero de forma H se suministre con conexiones prefabricadas. Incluso pequeños errores en la posición de los agujeros pueden impedir la inserción de pernos a través de varios elementos conectados.

La variación en el espesor del ala y del alma suele recibir menos atención durante el ajuste, pero aun así puede afectar las suposiciones sobre el tamaño de la soldadura, las disposiciones de respaldo y la compatibilidad con los detalles de conexión.

Cómo Estas Desviaciones Se Convierten en Problemas en Obra

Un problema de tolerancia se vuelve costoso cuando interrumpe el flujo de montaje planificado. Las cuadrillas están programadas para izar, colocar, alinear y asegurar el acero en secuencia, no para resolver inconsistencias de fabricación.

Por ejemplo, si una viga tiene una torsión excesiva, los trabajadores pueden necesitar punzones de alineación, tiradores de cadena o abrazaderas temporales solo para alinear los agujeros de los pernos. Esto aumenta el tiempo de manipulación y la exposición al riesgo.

Si los cortes de los extremos no están a escuadra, las separaciones en las uniones soldadas pueden superar las suposiciones del procedimiento. Eso puede requerir secuencias de soldadura revisadas, metal de aporte adicional o revisión de ingeniería antes de la aceptación.

Si la rectitud de la viga es deficiente, el elemento puede introducir tensiones no previstas en el marco durante el montaje forzado. Incluso si la instalación tiene éxito, la condición final puede no reflejar la intención del diseño.

Los agujeros mal ubicados generan otra cadena de problemas. Un solo punto de atornillado fallido puede detener trabajos contiguos, desencadenar perforación en campo, dañar recubrimientos y crear disputas sobre si el problema es de fabricación o de replanteo en obra.

Los equipos de seguridad deben tener en cuenta que los problemas de ajuste también afectan el comportamiento de los trabajadores. Cuanto más haya que forzar el acero para colocarlo en su lugar, más probable será que las cuadrillas improvisen con herramientas, posiciones de acceso y soportes temporales.

Qué Inspeccionar Primero Cuando Llega una Viga de Acero de Forma H

No todos los proyectos pueden realizar una auditoría dimensional completa de cada elemento, por lo que la inspección debe priorizar las características con más probabilidades de afectar la precisión de la conexión y la seguridad del montaje.

Comience con la identificación y la trazabilidad. Confirme que la viga coincida con la orden de compra, la marca del plano, los registros de colada y la norma requerida antes de verificar la geometría.

A continuación, verifique la longitud total, la altura de la sección, el ancho del ala y la preparación de los extremos. Estas son las dimensiones más directamente relacionadas con el ajuste en apoyos y uniones del entramado.

Revise la rectitud a lo largo del eje principal y busque torsión visible. Estos problemas a menudo se detectan rápidamente con métodos simples en campo antes de iniciar mediciones más detalladas.

Cuando se incluyan agujeros o componentes de conexión adjuntos, confirme la ubicación, el espaciado y la orientación con respecto a los planos aprobados. Una pequeña verificación por muestreo puede pasar por alto un error sistemático de fabricación.

Inspeccione si hay daños en las alas, deformación en los bordes o deformaciones por manipulación durante el transporte. Incluso las vigas que pasaron la inspección de fábrica pueden llegar con nuevos problemas que afecten el montaje.

Documente los hallazgos con mediciones, fotografías y números de marca. Los registros claros ayudan a los equipos de calidad a decidir si aceptar, segregar, reparar o escalar para una disposición de ingeniería.

Cómo Determinar Si una Desviación Es Menor o Crítica

Un error común es tratar todas las condiciones fuera de tolerancia por igual. En la práctica, la aceptación debe considerar dónde ocurre la desviación y si afecta la función estructural o la constructibilidad.

Una pequeña irregularidad cosmética en el borde puede ser aceptable si no reduce el rendimiento de la sección ni interfiere con las superficies de conexión. Pero un error de tamaño similar en la ubicación de un agujero puede detener por completo la instalación.

Del mismo modo, una ligera variación de contraflecha puede ser manejable en una aplicación pero crítica en otra, especialmente cuando intervienen el control de nivel, la acción compuesta o la alineación arquitectónica.

Por lo tanto, los equipos de calidad y seguridad deben evaluar las desviaciones en relación con el tipo de conexión, la secuencia de montaje, la redundancia del elemento y la viabilidad de una corrección segura.

Si una no conformidad requiere un ajuste forzado en campo, trabajo en caliente en altura o cambios no planificados en los métodos de izado y soporte, debe tratarse como un problema de mayor riesgo.

Por Qué el Control de Fabricación Es el Verdadero Punto de Prevención

La mayoría de los problemas de ajuste no pueden resolverse de manera eficiente después del envío. El mejor punto de control es el proceso de fabricación, donde se pueden gestionar la precisión de la sección, la precisión del corte y la consistencia de la inspección.

Los productores confiables utilizan laminación controlada o abastecimiento controlado, equipos calibrados, fabricación con utillajes y pasos de inspección documentados para mantener la geometría de la viga dentro de las normas aplicables.

Igualmente importante es comprender qué norma se aplica. Los proyectos pueden requerir cumplimiento de las tolerancias ASTM, EN, JIS o GB, y estas expectativas deben alinearse antes de que comience la producción.

Un fabricante que atiende mercados de exportación también debe entender que las tolerancias aceptables de laminación no siempre garantizan tolerancias de montaje aceptables para estructuras fabricadas.

Aquí es donde los proveedores experimentados de acero estructural aportan valor. No solo entregan secciones de acero; ayudan a reducir el riesgo de abastecimiento al alinear especificaciones, capacidad de fabricación y evidencia de inspección.

Cómo los Equipos de QC Pueden Reducir Problemas Antes de la Compra y Antes del Envío

La prevención más eficaz comienza antes de realizar el pedido. Los compradores deben definir claramente las tolerancias dimensionales, las normas aplicables, el alcance de la inspección y los criterios de aceptación en los documentos de compra.

No se base solo en descripciones genéricas del material, como viga de acero de forma H. Especifique si el requisito se refiere a tolerancia de sección laminada, tolerancia de viga fabricada, precisión de agujeros, contraflecha o mecanizado de extremos.

Solicite certificados de fábrica, informes de inspección y, cuando sea necesario, verificación dimensional previa al envío. Para proyectos críticos, considere inspección testigo o verificaciones de terceros en elementos de alto riesgo.

También es útil revisar los métodos de embalaje y transporte. Los elementos largos pueden sufrir deformación si el agrupado, el espaciamiento de los apoyos o las prácticas de izado son deficientes.

Algunos compradores que adquieren múltiples materiales estructurales se benefician de trabajar con un proveedor que pueda coordinar las expectativas de calidad entre productos. Por ejemplo, los proyectos que también requierenRebar pueden preferir documentación unificada, cumplimiento de normas y planificación de envíos de un solo socio confiable.

Características del Proveedor Que Ayudan a Prevenir el Riesgo de Ajuste

Los equipos de calidad deben mirar más allá del precio y la especificación nominal. La pregunta más relevante es si el proveedor puede entregar de manera consistente elementos que se ensamblen correctamente bajo las condiciones del proyecto.

Entre las señales útiles se incluyen instalaciones de producción modernas, control de proceso estable, experiencia en exportación y familiaridad con normas internacionales y requisitos de inspección específicos del cliente.

Pregunte cómo controla el fabricante la rectitud, la torsión, la perpendicularidad del corte y el posicionamiento de los agujeros. Pregunte qué registros están disponibles cuando se presenta un reclamo dimensional.

Pregunte también cómo se manejan los productos no conformes. Un proveedor profesional debe contar con procedimientos claros de segregación, acción correctiva y reemplazo, en lugar de juicios informales.

Para los compradores globales, un plazo de entrega confiable importa tanto como la calidad dimensional. El acero de reemplazo que llega tarde puede ser casi tan perjudicial como el acero que llega incorrecto.

Conclusión Práctica para los Responsables de Decisiones de Seguridad y Calidad

Si su función incluye aseguramiento de calidad o seguridad en obra, trate la revisión de tolerancias como un control operativo, no simplemente como una verificación de especificaciones. La precisión del ajuste influye al mismo tiempo en el cronograma, la mano de obra y el riesgo.

Concéntrese en las desviaciones que afectan directamente las conexiones: rectitud, torsión, altura de la viga, ancho del ala, perpendicularidad de los extremos y posición de los agujeros cuando corresponda.

Establezca una coordinación temprana entre compras, revisión de fabricación, inspección y planificación del montaje. Esa es la mejor manera de evitar que un problema dimensional se convierta en un problema de seguridad en campo.

Al abastecerse de un fabricante competente de acero estructural, el valor no está solo en el acero en sí. El verdadero valor es tener menos sorpresas durante el montaje y más confianza en la consistencia estructural.

En resumen, incluso pequeñas desviaciones de tolerancia en una viga de acero de forma H pueden desencadenar una gran interrupción del ajuste. La solución más segura y económica es una fabricación disciplinada, especificaciones claras e inspección enfocada antes de que comiencen los trabajos en obra.
