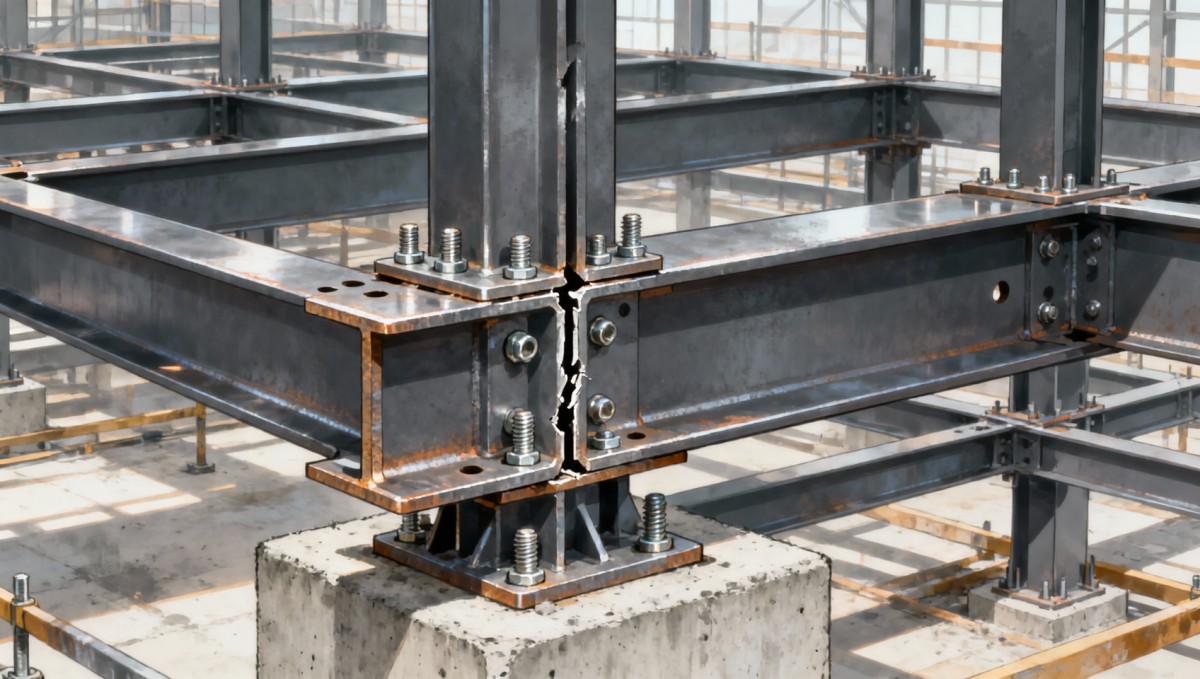

La desalineación durante la instalación suele ser visible antes de que la conexión se cierre por completo: los orificios de los pernos se separan entre sí, el ala de una viga no apoya sobre su soporte, los extremos de los arriostramientos sacan un marco de la verticalidad o una línea de columnas se desplaza al apretar los pernos temporales. Estos síntomas no deben considerarse problemas aislados de ajuste. Forzar los elementos a su posición con pasadores de alineación, apriete excesivo, calor o presión excesiva de grúa puede transferir el error a otra conexión y dejar tensiones residuales en el marco ensamblado.

La respuesta práctica consiste en identificar dónde la cadena dimensional se apartó por primera vez de la geometría prevista. Una estructura acumula pequeñas variaciones procedentes del trazado de taller, corte, taladrado, soldadura, manipulación, replanteo de cimentación y secuencia de montaje. Un pequeño error en una interfaz puede ser inofensivo; el mismo error repetido en varios vanos puede impedir la alineación de la conexión final. La investigación más útil comienza con los puntos de referencia principales, en lugar del orificio que resulte inaccesible.

Dimensiones de fabricación que no coinciden con las referencias de control

Los elementos de acero se fabrican a partir de líneas de referencia, puntos de trabajo, caras de extremo, líneas centrales y galgas de conexión. La desalineación se produce cuando la dimensión de taller es técnicamente correcta de forma aislada, pero se toma desde un datum distinto del que utiliza el plano de montaje. Por ejemplo, una viga puede tener la longitud total correcta mientras que el patrón de pernos de su placa de extremo está desplazado respecto a la línea central de columna requerida. Entonces, la viga parece demasiado larga o demasiado corta durante la instalación, aunque una comprobación con cinta de su longitud dé un resultado aceptable.

La preparación de los extremos merece especial atención. Un corte de sierra que no está a escuadra, un recorte mal ubicado o una placa de extremo fijada ligeramente fuera de posición cambia la forma en que el elemento apoya contra su pieza de acoplamiento. En un elemento corto, esto puede crear solo una separación local. En una viga o cabio largo, una pequeña diferencia angular en un extremo desplaza lo suficiente la conexión distante como para dificultar la inserción de pernos.

Los elementos curvos, con contraflecha, ahusados o armados requieren un criterio diferente al de las secciones laminadas rectas. Su longitud medida cambia según la trayectoria de referencia utilizada. Medir a lo largo del borde de un ala, de la línea neutra o entre puntos de trabajo proyectados puede producir valores diferentes. Un elemento debe evaluarse con respecto a sus puntos de control indicados, no respecto a un borde conveniente que nunca estuvo destinado a controlar el ajuste.

Posición y estado de los orificios

La ubicación incorrecta de los orificios es una causa directa de problemas de instalación, pero el problema aparente no siempre se debe al taladrado. Los orificios pueden parecer mal ubicados cuando una placa conectada ha girado durante la soldadura, cuando un soporte no está nivelado o cuando un elemento se instala en la cara incorrecta de una conexión aparentemente simétrica. Antes de escariar o agrandar un orificio, compare el grupo completo de pernos con las dimensiones del plano, incluidas las distancias a borde, las galgas y la orientación del elemento.

La calidad de los orificios también afecta la alineación. Las rebabas, la distorsión alrededor de orificios punzonados, las salpicaduras de soldadura, la acumulación de pintura o los daños de transporte pueden reducir la holgura efectiva. Un perno que entra en un orificio pero se detiene en el siguiente puede indicar que los orificios están casi alineados pero obstruidos, mientras que un pasador de alineación que entra solo con un ángulo pronunciado señala un error de posición o rotación. Estas condiciones requieren correcciones diferentes.

No utilice el primer perno que entra como prueba de que la conexión está correctamente posicionada. Una conexión puede pivotar alrededor de un perno flojo y ocultar una falta de correspondencia en otra parte. Lleve el elemento a la línea y elevación especificadas, inserte suficientes pernos temporales para mantener la geometría y luego verifique los orificios restantes antes del apriete final.

Distorsión por soldadura que modifica la geometría de la conexión

La soldadura introduce calentamiento y contracción localizados. Si una placa de conexión se suelda en un lado de un elemento sin una sujeción o secuencia equilibrada, puede ser atraída hacia la soldadura y cambiar tanto su posición como su ángulo. Esto se aprecia especialmente en placas delgadas, perfiles conformados en frío, elementos armados y conexiones de ménsulas con soldaduras excéntricas. El elemento puede salir del útil de fabricación aparentemente aceptable y luego relajarse después de retirar la sujeción o al enfriarse.

La distorsión suele interpretarse erróneamente como un error de taladrado porque el patrón de pernos es la primera característica que no logra alinearse. Una simple comparación de las dimensiones diagonales de la placa puede revelar si la placa se ha descuadrado. Comprobar la cara de la placa respecto al alma o al ala del elemento puede mostrar rotación. Cuando la conexión forma parte de un conjunto soldado, corregir únicamente los orificios puede dejar las superficies de apoyo sin contacto y crear un problema de ajuste más grave.

El enderezado por calor no debe utilizarse como un ajuste improvisado en obra. Modifica el elemento mediante trabajo térmico controlado y requiere un método aprobado que considere el espesor de la sección, la restricción, los detalles de conexión y el efecto sobre los recubrimientos. El calentamiento no controlado cerca de uniones atornilladas de alta resistencia, soldaduras o elementos delgados puede causar daños más difíciles de detectar que la desalineación original.

Errores de identificación y orientación de elementos

Muchos problemas de instalación surgen al utilizar el elemento que parece correcto en la ubicación equivocada. Las estructuras suelen contener vigas de peralte similar con conexiones de extremo diferentes, ménsulas simétricas invertidas, dimensiones de recorte variables o pequeños cambios en la galga de pernos. Un elemento invertido puede situar los orificios en el lado incorrecto de la línea de trabajo, incluso si su longitud y sección coinciden con el plano.

Las marcas deben permanecer legibles durante el granallado, la imprimación, el almacenamiento y el transporte. Si se pierde una marca de identificación, no se base únicamente en la similitud visual. Confirme la marca del elemento, el tamaño de sección, la configuración de conexión y la orientación con respecto a los planos de montaje. Cuando un detalle es simétrico invertido, establezca una dirección de visualización coherente antes de decidir si es izquierdo o derecho. La confusión en este punto puede conducir a un esmerilado o modificación en obra innecesarios de un componente que se fabricó correctamente.

Las placas base de columna generan un problema relacionado. Una columna puede colocarse en la intersección de retícula correcta, pero girada 90 grados, situando las alas de conexión a momento o las cartelas de arriostramiento en la dirección incorrecta. Comprobar únicamente el patrón de pernos de anclaje es insuficiente cuando el patrón es cuadrado o casi simétrico. La marca de orientación de la columna, la dirección del eje principal y las caras de conexión deben coincidir antes de apretar las tuercas.

Condiciones de cimentación y soporte que imitan errores de estructura metálica

Cuando varios elementos alrededor de una zona se niegan a encajar, debe comprobarse la geometría de los soportes antes de culpar a cada componente de acero. La elevación de la placa base, el espaciamiento de los pernos de anclaje, la ubicación del pedestal, el nivel del asiento de apoyo y la posición de la placa embebida controlan el punto inicial de la estructura. Una columna instalada sobre calzas irregulares o una superficie de mortero de nivelación inclinada puede estar a plomo en un punto y, sin embargo, tener su asiento de viga a una elevación incorrecta.

Los pernos de anclaje son particularmente sensibles porque se fijan antes de que llegue el acero. Las varillas pueden inclinarse, desplazarse durante la colocación del hormigón o sobresalir con roscas dañadas. Un patrón de anclaje puede aceptar inicialmente la placa base, pero impedir el ajuste final una vez instaladas las arandelas y las tuercas. La evaluación adecuada incluye las posiciones centrales de las varillas, verticalidad, proyección, estado de las roscas y la disposición real de los orificios de la placa base. Modificar los orificios sin revisar la distancia a borde y la transferencia de carga puede comprometer la conexión prevista.

Los errores de nivel de soporte suelen crear un patrón reconocible. Si ambos extremos de una viga están sistemáticamente altos o bajos respecto a sus columnas, investigue las elevaciones. Si un extremo encaja en planta pero el extremo opuesto se torsiona, busque rotación de columna, sesgo de soporte o un problema de orientación del elemento. Si el problema aumenta a través de vanos consecutivos, verifique el control de retícula y el primer marco instalado, en lugar de ajustar cada viga posterior de manera independiente.

Daños por manipulación y restricción temporal no controlada

Los elementos largos y esbeltos pueden deformarse durante la elevación, el almacenamiento o el transporte. Una viga apoyada solo cerca de sus extremos puede combarse; un canal abierto puede torsionarse; una cercha ligera puede descuadrarse si se eleva desde puntos que no coinciden con su disposición de izado prevista. La deformación permanente no siempre es evidente mientras el elemento está suspendido o apoyado sobre terreno irregular. Una vez conectado, la distorsión aparece como orificios desalineados o una separación inesperada en un punto de apoyo.

Inspeccione las placas de conexión, los bordes de las alas y los extremos de los arriostramientos después de la descarga. El contacto con montacargas, el impacto de cadenas y la presión de apilamiento dañan con frecuencia las piezas que establecen la alineación. Un daño menor en el recubrimiento es distinto de una placa doblada o un borde de orificio aplastado. Una regla, una escuadra y diagonales medidas proporcionan evidencia más útil que una evaluación visual rápida.

Los arriostramientos temporales y los pernos de montaje deben sostener el marco sin alejarlo de su posición replanteada. Apretar un arriostramiento para cerrar una conexión puede descuadrar vanos adyacentes. Del mismo modo, retirar el soporte temporal demasiado pronto permite que un conjunto parcialmente conectado se mueva por su propio peso o por el viento. El marco necesita suficientes conexiones estables para mantener alineación, nivel y verticalidad mientras se incorporan los siguientes elementos.

Secuencia de conexión y efecto de la tolerancia acumulada

La secuencia de instalación tiene una gran influencia en si la variación normal de fabricación sigue siendo manejable. Comenzar desde un vano de control replanteado y estabilizarlo antes de extender la estructura proporciona una referencia fiable para el trabajo posterior. Construir varios vanos conectados de forma floja e intentar luego llevar el extremo distante a su posición suele concentrar toda la variación acumulada en el último empalme o conexión de cubierta.

Las conexiones con orificios ranurados, calzas, placas de relleno o detalles ajustables en obra deben utilizarse en la dirección prevista por el diseño. Una ranura proporciona ajuste a lo largo de un eje, no corrección ilimitada en todas las direcciones. Rellenar una separación con una pila no aprobada de arandelas, omitir las placas de relleno requeridas o apretar antes de que el elemento esté asentado cambia la geometría de la conexión y puede dejar los pernos cargados de una manera no prevista.

Las comprobaciones diagonales son útiles para marcos arriostrados rectangulares porque las diagonales desiguales indican descuadre. Son menos decisivas para geometrías irregulares, elementos de cubierta con contraflecha o marcos con retículas no ortogonales. En esas situaciones, utilice los puntos de control del proyecto, los desplazamientos especificados y las coordenadas de levantamiento. Un marco puede tener diagonales coincidentes y aun así estar desplazado de su línea de retícula prevista.

Distinguir un problema local de un error del sistema

Una sola conexión que no se cierra después de haber replanteado los elementos cercanos puede ser un problema local de fabricación, daño o identificación. Un desplazamiento recurrente en cada conexión similar sugiere un problema de interpretación de planos, galga o datum de referencia. La distinción es importante porque el trabajo local en obra sobre un error del sistema crea correcciones inconsistentes en toda la estructura.

Registre los desplazamientos medidos antes de realizar cualquier modificación. El registro debe identificar las líneas de retícula relevantes, la elevación, la marca del elemento, la cara de conexión, las posiciones de los orificios y si el marco estaba totalmente apoyado cuando se midió. Las fotografías por sí solas rara vez establecen si el error está en planta, elevación, rotación o forma del elemento. Las mediciones claras evitan que el mismo problema se diagnostique repetidamente a partir de supuestos diferentes.

El montaje de acero estructural también interactúa con el trabajo de hormigón armado en interfaces tales como pedestales de columnas, elementos de transferencia y construcción compuesta. Cuando se especifica acero de refuerzo de alta resistencia, comovarilla corrugada HRB600, la congestión de armaduras y la colocación de barras deben coordinarse antes de colocar el hormigón alrededor de los conjuntos de anclaje o placas embebidas. La barra de refuerzo en sí no corrige la alineación del acero; su importancia reside en mantener la geometría diseñada del hormigón y de los elementos embebidos, de modo que los anclajes y las superficies de apoyo permanezcan donde la conexión de acero espera encontrarlos.

Corregir la desalineación sin crear un defecto mayor

Primero determine si el elemento puede liberarse, apoyarse o reposicionarse de forma segura. Después, afloje solo las conexiones necesarias para restablecer la geometría prevista, utilizando referencias de levantamiento en lugar del orificio accesible más cercano. Los pernos temporales y las ayudas de montaje aprobadas pueden guiar una unión correctamente alineada a su posición, pero no deben utilizarse para forzar un elemento que esté visiblemente doblado o fabricado incorrectamente.

El escariado, ranurado, corte, soldadura o adición de placas en obra modifica la conexión y requiere la revisión de la autoridad de ingeniería responsable. La necesidad de aprobación es especialmente clara cuando un cambio afecta la distancia a borde de los pernos, la sección neta, el acceso de soldadura, el apoyo, la resistencia al deslizamiento, los detalles sensibles a la fatiga, la protección contra incendios o la protección contra la corrosión. Una modificación rápida puede permitir que el perno encaje, pero reducir la capacidad o durabilidad previstas de la conexión.

Una vez completada la corrección, vuelva a comprobar el marco circundante. La alineación es una condición geométrica compartida por los elementos conectados, no una propiedad de un único orificio reparado. Confirme la alineación, el nivel, la verticalidad, el contacto de apoyo, el acoplamiento de los pernos y el estado de cualquier restricción temporal antes de proceder al apriete final o a la siguiente etapa de montaje.
