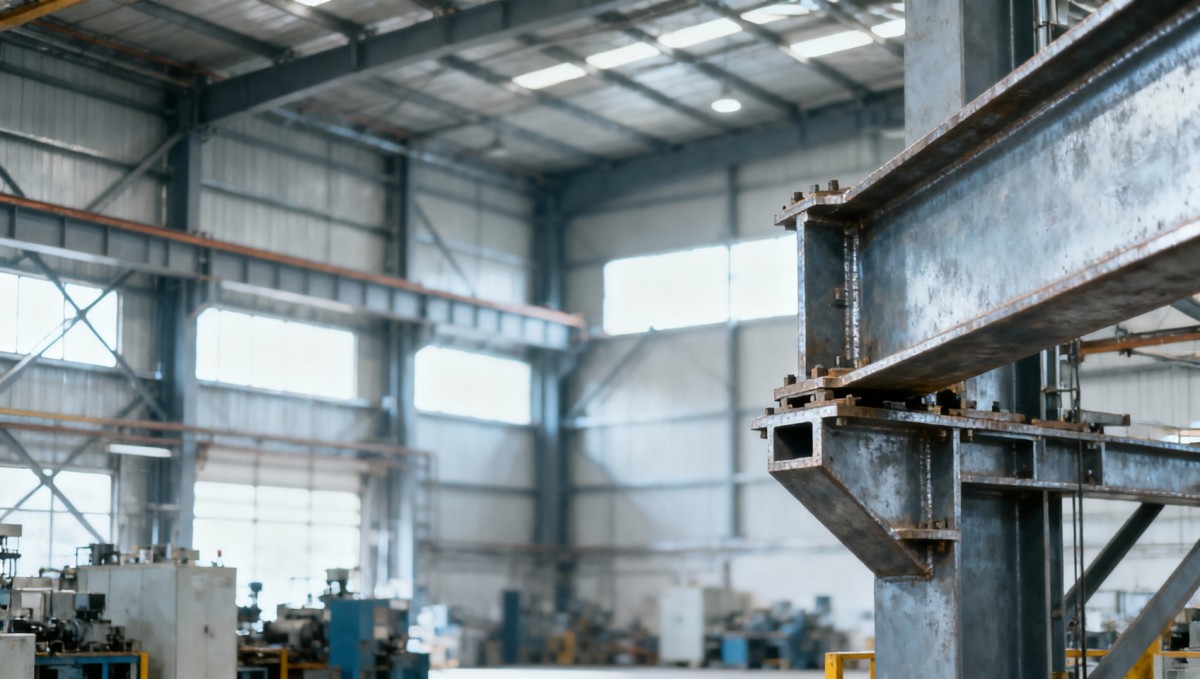

La deflexión excesiva en una viga I de acero debe tratarse como una condición que requiere investigación antes de añadir rigidizadores, calzas o elementos de sustitución. Una viga que parece combarse puede estar soportando más carga de la prevista, haber perdido un apoyo efectivo o haber experimentado un cambio permanente en su forma o sección. El movimiento vertical visible es solo una parte de la condición. Las conexiones, la estructura adyacente, los acabados de piso, las instalaciones suspendidas, la alineación de la maquinaria y los revestimientos de pared pueden revelar si el movimiento está activo, es progresivo o se ha estabilizado.

Los límites de diseño normalmente abordan tanto la resistencia como la aptitud de servicio. Una viga puede permanecer intacta sin alcanzar su límite elástico y, aun así, deflectarse lo suficiente como para dañar acabados, crear problemas de drenaje, interferir con equipos móviles o causar vibración. Por el contrario, una viga con deformación permanente puede haber sido cargada más allá del rango elástico, incluso si la carga actual es moderada. Determinar si la deflexión es elástica, permanente, localizada o causada por el movimiento del apoyo define el camino de reparación.

Los cambios de carga suelen ser la primera causa que debe examinarse

Una viga I de acero está diseñada para una luz, disposición de carga, condición de arriostramiento y grado de acero definidos. La deflexión aumenta considerablemente cuando cualquiera de estos supuestos cambia. Equipos añadidos, materiales almacenados, bastidores de tuberías, bandejas portacables, cielos rasos suspendidos, capas de hormigón, unidades instaladas en cubierta o un cambio de uso pueden crear cargas que no estaban presentes en el cálculo original. El peso total añadido importa, pero su posición es igual de importante. Una carga concentrada cerca de la mitad de la luz generalmente produce un efecto de flexión mucho mayor que el mismo peso colocado cerca de un apoyo.

Las cargas temporales se pasan por alto con frecuencia. Los puntos de izado, polipastos de cadena, plataformas de mantenimiento, palés colocados durante trabajos de parada o trabajadores reunidos alrededor de un área de reparación pueden imponer cargas concentradas no previstas para la estructura. También deben considerarse las acciones dinámicas. Los impactos repetidos, el movimiento de ruedas de grúas, la maquinaria alternativa y la vibración pueden amplificar la respuesta o aflojar gradualmente las conexiones. Por lo tanto, la deflexión registrada durante una operación cambiante debe correlacionarse con la condición de funcionamiento, en lugar de medirse únicamente después de que el equipo se haya detenido.

Los errores en la trayectoria de carga pueden producir el mismo síntoma. Un elemento secundario puede haberse fijado a la viga sin confirmar su reacción, o una pared, conjunto de cubierta o soporte mecánico puede haberse modificado de modo que una carga previamente independiente ahora se apoye sobre la viga I. Busque nuevas grapas, orificios perforados, pestañas soldadas, colgadores añadidos y marcas de apoyo en el ala superior. Estos detalles pueden identificar cuándo se transfirió una carga al elemento.

El movimiento de la luz, los apoyos y las conexiones puede confundirse con una falla de la viga

Una medición de deflexión solo es significativa cuando se comprenden los puntos de referencia. Si una columna se asienta, un asiento de apoyo gira, un hueco en mampostería se aplasta o una conexión se desliza, la viga puede parecer combada incluso cuando su propia curvatura ha cambiado poco. Mida las cotas en ambos apoyos, en los puntos de cuarto de luz y en el centro de la luz utilizando una referencia constante. Una línea recta entre las cotas reales de los apoyos es una referencia mejor que un piso o una línea de cubierta supuestamente nivelados.

El apoyo insuficiente en los extremos es otra preocupación. La viga puede haberse instalado con una longitud de apoyo distinta de la indicada en los planos, haberse desplazado durante el montaje o asentado sobre mortero, relleno o un elemento de apoyo deformado e irregular. La flexión local del ala, el mortero aplastado, el desgaste por rozamiento, los orificios de perno alargados o la pérdida de pintura en el asiento pueden indicar movimiento. Cuando se pretendía un apoyo simple, una fijación o restricción no intencionada también puede introducir tensiones secundarias a medida que la estructura se mueve por temperatura o asentamiento.

Las conexiones atornilladas y soldadas requieren un examen minucioso antes de retirar o redistribuir cualquier carga. Los pernos de alta resistencia flojos, pernos faltantes, orificios sobredimensionados, pies de soldadura agrietados y placas de conexión deformadas pueden permitir una rotación que aumente la deflexión aparente. Una conexión que se ha deslizado puede estabilizarse después del movimiento, pero no debe suponerse segura simplemente porque la viga ya no parece moverse. El detalle original de la conexión y la dirección actual de la carga deben revisarse conjuntamente.

La pérdida de arriostramiento lateral cambia el comportamiento de la viga

El ala comprimida de una viga sometida a flexión necesita un arriostramiento adecuado contra el desplazamiento lateral y la torsión. Si faltan, están desconectados o debilitados los arriostramientos, las fijaciones de la cubierta, los tirantes, las correas, la acción de diafragma o los apoyos laterales, el elemento puede girar y desplazarse lateralmente mientras se deflecta verticalmente. Esta condición puede producirse con una carga menor de la esperada para una viga totalmente arriostrada.

Las señales incluyen un ala que se ha desplazado lateralmente, un alma que parece torcida, separaciones irregulares entre la viga y la estructura adyacente o fijaciones de cubierta que se han desprendido. Una ligera torsión no es necesariamente evidencia de una falla reciente, ya que algunas secciones laminadas presentan variaciones iniciales de curvatura lateral o contraflecha. La cuestión importante es si la geometría concuerda con las tolerancias de fabricación originales o si se relaciona con sobrecarga, movimiento de la conexión o pérdida de arriostramiento.

Las reparaciones de arriostramiento requieren cuidado. Añadir un elemento en una ubicación puede transferir fuerza a una correa, viga de pared o columna que no fue diseñada para ello. En cubiertas y estructuras ligeras, a veces se utilizan secciones de canal como elementos de restricción secundarios, pero su espesor, luz, detalle de conexión y estado de corrosión deben corresponder a la fuerza de arriostramiento requerida. Una opción de canal U comoProveedor de acero de canal puede ser relevante cuando se requiere una sección secundaria de acero especificada; dimensiones como 80-160 mm de altura y 1.5-25 mm de espesor no determinan por sí solas la idoneidad para un detalle de restricción concreto.

El tamaño de la sección, la orientación y las desviaciones de fabricación son importantes

Una viga I obtiene gran parte de su rigidez a flexión de la separación entre sus alas. Una sección sustituida con menor peralte puede tener una rigidez sustancialmente inferior, incluso cuando su peso por longitud parece similar. Una orientación incorrecta, un detalle armado no aprobado, bordes de ala recortados, cortes de entalladura excesivos u orificios situados cerca de zonas de alto momento pueden reducir el rendimiento. Lo mismo se aplica cuando una viga fue diseñada como elemento compuesto con una losa o cubierta, pero la conexión de corte prevista se omitió, se dañó o se modificó durante trabajos posteriores.

Verifique la sección real en lugar de basarse en marcas pintadas o una lista de materiales. Registre el ancho y espesor del ala, el espesor del alma, el peralte total, la luz entre apoyos reales, las ubicaciones de los orificios, las dimensiones de las muescas y cualquier accesorio soldado. Compare estas mediciones con los planos aprobados y la documentación aplicable de laminación, cuando esté disponible. Se necesita especial atención alrededor de la mitad de la luz, cerca de cargas concentradas y en ubicaciones donde las modificaciones en obra interrumpen el ala o el alma.

La distorsión inducida por la fabricación también puede estar implicada. Las soldaduras largas, los accesorios pesados o las reparaciones realizadas sin una secuencia controlada pueden introducir tensiones residuales y cambios de contraflecha. El enderezamiento por calor realizado sin un procedimiento de ingeniería puede alterar la geometría o dañar los recubrimientos. Una viga inicialmente contraflechada puede parecer deflectada si se observa desde una referencia incorrecta, mientras que una viga que ha perdido su contraflecha de diseño puede haber sufrido una sobrecarga o un cambio de fabricación. Los datos de levantamiento son más fiables que el juicio visual por sí solo.

La condición del material puede reducir la rigidez o la capacidad de la sección

La variación en el grado de acero es una posible preocupación cuando la trazabilidad es incompleta, pero no debe presumirse únicamente a partir de la deflexión. Dentro del rango elástico, la rigidez de la viga se rige principalmente por la geometría de la sección y el módulo elástico del acero; cambiar de un grado estructural común a otro no suele explicar por sí solo una deflexión importante. El grado cobra mayor importancia cuando están en cuestión la resistencia, la fluencia, la soldabilidad, la tenacidad o la compatibilidad con los supuestos de diseño especificados.

La corrosión puede causar una reducción directa del espesor y de las propiedades de la sección. El ala inferior suele ser vulnerable allí donde se acumulan agua, condensado, residuos, restos químicos o humedad atrapada. La corrosión del alma cerca de los apoyos, las caras ocultas detrás de revestimientos y la corrosión bajo rellenos o accesorios pueden pasarse por alto durante una inspección visual rápida. La delaminación, las picaduras profundas, la perforación y la pérdida de cascarilla requieren medición, en lugar de una evaluación limitada a la superficie. La eliminación cuidadosa de productos de corrosión sueltos puede revelar si el metal restante se ha reducido de forma significativa.

En ambientes agresivos, la falla del recubrimiento puede ser el problema inicial en lugar de la causa estructural principal. Las superficies galvanizadas o pintadas pueden verse afectadas por abrasión, reparaciones incompatibles, agua estancada o bordes cortados sin sellar. La corrosión alrededor de fijaciones y soldaduras también puede reducir la capacidad de la conexión antes de que la propia viga parezca gravemente afectada. Toda reparación que añada placas o rigidizadores debe evitar crear nuevas hendiduras que retengan humedad.

Diferencie el movimiento elástico de la deformación permanente

Una inspección práctica comienza por controlar la condición de carga. Cuando pueda realizarse de forma segura y con autorización, documente las cotas de la viga bajo la carga normal de operación y de nuevo después de retirar las cargas temporales removibles. Un retorno hacia el perfil original sugiere una respuesta elástica, aunque no demuestra que el límite de diseño sea aceptable. Una flecha residual, arruga en el ala, pandeo del alma o línea de fluencia visible indica que puede haberse producido una deformación permanente.

Mida más que el punto más bajo. Una curva suave y simétrica suele indicar carga distribuida o una respuesta normal a la flexión, mientras que una caída local pronunciada puede indicar una carga puntual, un alma dañada, una conexión no considerada o una pérdida local de sección. Una viga que presenta un cambio de pendiente cerca de un apoyo puede estar reaccionando a un asentamiento, deterioro del apoyo o rotación de la conexión. Registre la dirección y magnitud de cualquier desplazamiento lateral en las mismas estaciones.

• Fotografíe toda la luz y cada apoyo antes de retirar cubiertas, pintura, residuos o arriostramientos temporales. Incluya una escala cuando sea visible daño localizado.
• Trace las cargas y accesorios añadidos, incluidos los elementos soportados indirectamente mediante estructura secundaria.
• Inspeccione el ala superior donde la cubierta, rejilla, colgadores o bases de equipos se unen al acero; los puntos de apoyo ocultos pueden ser más significativos que las cargas colgantes evidentes.
• Revise si la forma observada cambia con la temperatura, ocupación, ciclos de equipos, lluvia u operaciones de carga.

Las reparaciones deben seguir el mecanismo identificado

Añadir una placa de refuerzo a una viga sobrecargada por una nueva carga puntual en mitad de luz es diferente de corregir una viga cuyo apoyo se ha asentado. Las placas añadidas a una viga corroída sin eliminar la fuente de humedad pueden ocultar un deterioro continuo. Del mismo modo, añadir restricción lateral a una viga con una conexión agrietada puede cambiar la distribución de fuerzas sin restaurar la trayectoria de carga original. El apuntalamiento temporal puede ser necesario cuando la estabilidad es incierta, pero la ubicación del apuntalamiento y la secuencia de gatos deben definirse para que los elementos adyacentes no se sobrecarguen.

Antes de enderezar una viga I de acero deflectada, determine si el elemento ha fluido y si los elementos conectados pueden tolerar el movimiento. El uso de gatos mecánicos puede transferir carga a columnas, losas, anclajes, tuberías o revestimientos. El calentamiento no debe tratarse como una corrección rutinaria en obra. El procedimiento, el control de temperatura, la secuenciación y los requisitos de inspección dependen de la sección, la condición del acero, las soldaduras y las cargas existentes.

Después de los trabajos correctivos, conserve un levantamiento de referencia. Repetir las mediciones en las mismas ubicaciones y bajo condiciones de carga comparables puede mostrar si la reparación ha detenido el movimiento. Cuando la causa raíz involucró un cambio de uso, deben controlarse las cargas aplicadas y las ubicaciones de los accesorios para que no se reproduzca la condición original.
