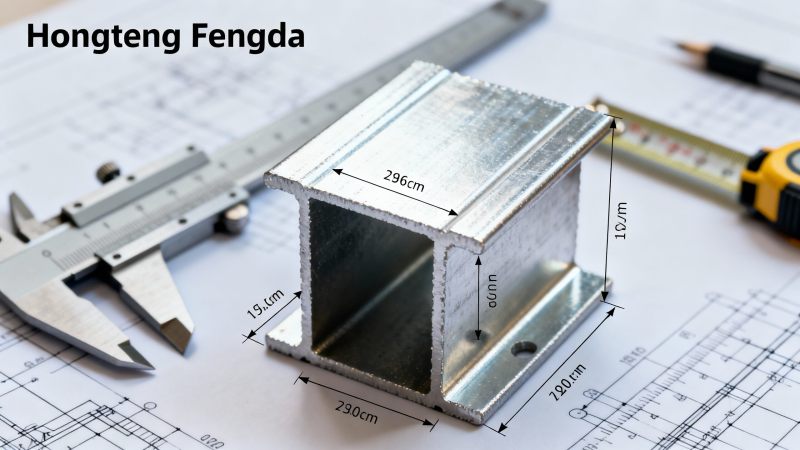

Medir con precisión una viga de acero es fundamental para la integridad estructural, los cálculos de carga y la planificación de adquisiciones, especialmente al determinar el peso de las vigas o verificar el peso de la viga I para cumplimiento y seguridad. Ya sea que seas un ingeniero de sitio validando dimensiones, un gerente de proyecto estimando necesidades de materiales o un profesional de adquisiciones abasteciéndose de proveedores confiables como Hongteng Fengda, esta guía paso a paso garantiza precisión en el campo y en papel. Aprende cómo medir una viga de acero correctamente, incluido el ancho del ala, el espesor del alma, la profundidad y la longitud, para calcular el peso de la viga I de manera confiable y evitar costosos errores en diseño, fabricación o instalación.

Por qué la medición precisa de vigas importa en los ciclos de vida de los proyectos

En la construcción global y la infraestructura industrial, las vigas de acero mal medidas desencadenan riesgos en cascada: conexiones sobrecargadas, cimientos subdimensionados, instalaciones retrasadas e informes de control de calidad no conformes. Para los gerentes de proyecto, un error en cómo medir una viga de acero puede aumentar el desperdicio de material en un 8-12%. Para los equipos de adquisiciones, especificaciones inexactas llevan a envíos rechazados, especialmente al cotejar tolerancias ASTM A6 o EN 10034. Y para los oficiales de seguridad, valores de peso de la viga I no coincidentes comprometen los planes de elevación de grúas y la ingeniería de obras temporales.

El laboratorio de control de calidad de Hongteng Fengda valida cada lote de vigas contra límites de desviación dimensional según ISO 2768-mK (clase de tolerancia media) y rectitud superficial ≤1,5 mm/m. Este rigor respalda a los ingenieros que confían en datos certificados, no en suposiciones, al calcular el peso de las vigas para modelado BIM o análisis de rutas de carga.

Protocolo de medición en campo paso a paso

Sigue estos cinco pasos validados en campo, diseñados para ingenieros de sitio e inspectores de control de calidad que trabajan con secciones I laminadas en caliente (p. ej., ASTM A992, GB/T 11263 Q355B):

1. Confirmar orientación y puntos de referencia: Identificar las alas superior/inferior y la línea central del alma. Marcar tres puntos de referencia a lo largo de la viga (inicio, medio, final) con pintura no permanente o tiza.
2. Medir la profundidad (h): Usar una cinta métrica calibrada o un medidor de espesor ultrasónico en cada punto de referencia. Registrar los tres valores y descartar valores atípicos con variación >0,5%.

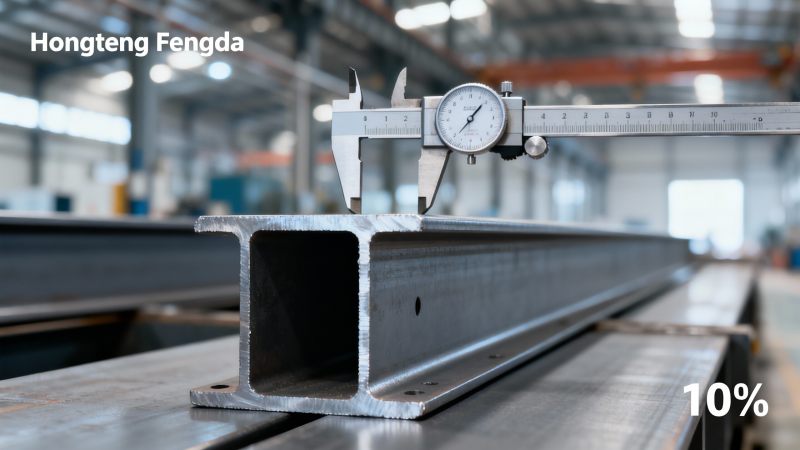

3. Medir el ancho del ala (b) y el espesor (t_f): Aplicar calibradores vernier en cinco posiciones por ala (borde izquierdo, cuarto, centro, tres cuartos, borde derecho). Promediar los resultados por ala.
4. Medir el espesor del alma (t_w): Usar un micrómetro en tres ubicaciones verticales (parte superior, media, inferior del alma), evitando zonas afectadas por calor cerca de soldaduras o extremos cortados.
5. Verificar la longitud (L) y la escuadra: Estirar una línea de nylon tensada a lo largo del eje de la viga; medir el desplazamiento perpendicular en ambos extremos. Desviación aceptable: ≤3 mm sobre 12 m.

Rendimiento técnico: de dimensiones a cálculo de peso

El peso de la viga no se adivina, se deriva de la geometría precisa y la densidad del material (7.850 kg/m³ para acero al carbono). La fórmula estándar para el peso de la viga I por metro es:

W = [2 × b × t_f + (h − 2t_f) × t_w] × 7,85 (kg/m)

Pero las variables del mundo real importan. La cascarilla de laminación, el recubrimiento galvanizado (como nuestro DC01  Galvanized  Round Steel) y el esfuerzo residual afectan la distribución de masa. Por eso Hongteng Fengda proporciona informes de prueba de fábrica (MTR) con propiedades seccionales certificadas, incluido el peso medido real versus el teórico, para cada pedido superior a 5 toneladas.

Conceptos erróneos comunes y trampas en campo

Muchos profesionales confunden el tamaño nominal (p. ej., "W12×50") con las dimensiones reales, pero esa designación solo indica el peso aproximado (50 lb/pie), no la geometría. ¿Otro error frecuente? Medir el ancho del ala en la punta en lugar del eje neutro, sesgando los cálculos del momento de inercia. Y aunque los escáneres láser digitales prometen velocidad, fallan en superficies oxidadas o recubiertas a menos que se combinen con verificación manual.

Hongteng Fengda capacita a su equipo de control de calidad de exportación para detectar estos problemas antes del envío. Nuestra lista de verificación de inspección de vigas incluye: mapeo visual de defectos superficiales, escaneo ultrasónico del espesor del alma y validación de rectitud en doble eje, todo rastreable con instrumentos calibrados según NIST. Esto elimina conjeturas para distribuidores y contratistas que gestionan cadenas de suministro de varios niveles en el sudeste asiático o Medio Oriente.

¿Por qué elegir Hongteng Fengda para acero estructural de precisión?

Como fabricante y exportador certificado de acero estructural de China, Hongteng Fengda une estándares globales y realidades en el sitio. No solo enviamos vigas, entregamos certeza dimensional. Cada pedido incluye:

• Informes de prueba de fábrica (MTR) con peso de la viga I certificado, composición química y propiedades mecánicas según ASTM A6/A370 o EN 10204 3.1
• Videos de inspección dimensional bajo solicitud, mostrando mediciones con calibrador en tiempo real en 10+ puntos
• Soporte OEM para longitudes personalizadas, patrones pretaladrados o recubrimientos galvanizados que coincidan con especificaciones DC01
• Soporte de ingeniería de proyectos dedicado para revisiones de compatibilidad viga-conexión

Ya sea que estés especificando acero para un rascacielos en Dubái, un depósito ferroviario en Polonia o una subestructura de granja solar en Texas, Hongteng Fengda asegura que tu proceso de cómo medir una viga de acero comience con datos verificados, no con estimaciones. Contacta a nuestro equipo de ventas técnicas hoy para obtener soporte gratuito de validación dimensional y hojas de cálculo de peso de vigas personalizadas.
