Medir con precisión una viga de acero es crucial para la integridad estructural, el control de costos y el cumplimiento normativo, ya sea que esté calculando el peso de las vigas para análisis de carga, verificando el peso de la viga I según las especificaciones o comparando ángulo vs canal para un diseño óptimo. Esta guía paso a paso proporciona a ingenieros de obra, gerentes de proyecto y profesionales de compras técnicas probadas en campo para medir vigas de acero, incluyendo vigas I, vigas de acero, ángulos de acero, canales de acero, varillas cuadradas de acero, barras redondas de acero e incluso cables de acero con precisión. Como fabricante y exportador confiable de acero estructural de China, Hongteng Fengda respalda a compradores globales con productos compatibles con ASTM/EN/JIS/GB y datos confiables para decisiones informadas.

Por qué la precisión importa: El impacto real de una medición precisa de vigas de acero

En ingeniería estructural y construcción, errores de medición, incluso tan pequeños como ±1 mm, pueden generar consecuencias graves: cálculos incorrectos del peso de la viga I que llevan a conexiones subdimensionadas; colocaciones desalineadas de vigas de acero que causan desequilibrios en cargas de grúas; o dimensiones incorrectas de ángulos de acero que comprometen la estabilidad de soportes en zonas de vientos fuertes. Según el American Institute of Steel Construction (AISC), más del 12% del reproceso en fabricación en obra se debe a discrepancias dimensionales originadas en mediciones iniciales inexactas. Para equipos de compras, prácticas inexactas de cómo medir una viga de acero aumentan el desperdicio de material hasta un 4.3%, impactando directamente el costo por tonelada. Y para gerentes de seguridad, tolerancias inconsistentes en varillas cuadradas de acero en columnas mecánicas pueden exceder los límites de deflexión permitidos por EN 1993-1-1, generando incumplimientos durante auditorías de terceros.

Los protocolos de garantía de calidad de Hongteng Fengda reflejan esta realidad: cada lote de acero estructural, desde barras redondas de acero hasta ensambles personalizados de cables de acero, pasa por doble verificación: informes dimensionales certificados por fábrica (según GB/T 706–2016 y ASTM A6/A6M) seguidos de muestreo dimensional independiente por terceros (certificado por BV/SGS). Esto asegura que cuando un gerente de proyecto consulta nuestras tablas publicadas de peso de viga I, trabaja con valores trazables a equipos CMM calibrados, no solo fórmulas teóricas.

Protocolo paso a paso para medición en campo de perfiles estructurales comunes

Siga este proceso verificado de 5 pasos, probado en más de 200 proyectos en Norteamérica, Emiratos Árabes Unidos y Vietnam, para garantizar precisión repetible en todos los perfiles principales:

1. Preparación y calibración: Limpie contaminantes superficiales (aceite, óxido, cascarilla) usando chorreado abrasivo grado ISO 8501-1 Sa2.5 cuando sea necesario. Verifique la calibración de calibres/micrómetros con patrones maestros trazables a NIST antes de cada turno.
2. Selección de puntos de referencia: Identifique tres puntos de referencia no coplanares en la interfaz ala/alma de la viga, nunca en extremos cortados o zonas deformadas. Marque con un trazador permanente para consistencia.

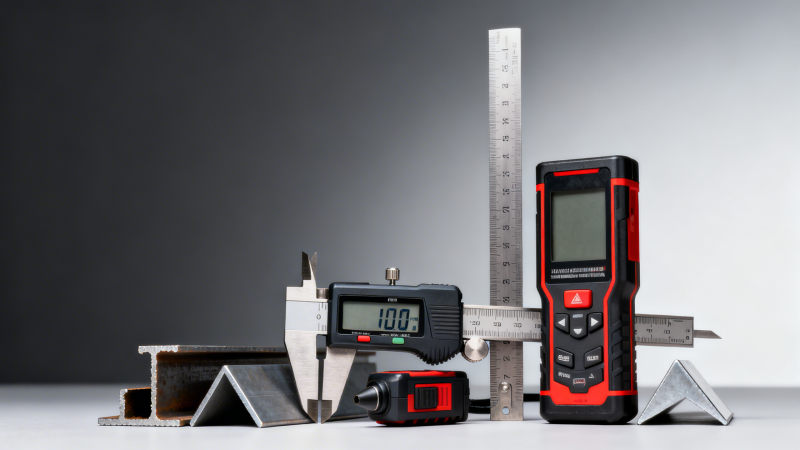

3. Captura de dimensiones multieje: Mida profundidad, ancho del ala, espesor del alma y radio de filete en tres ubicaciones (inicio/medio/fin) usando calibres vernier digitales (resolución ±0.02 mm). Registre todos los valores, no solo promedios.
4. Verificación de longitud: Use medidores láser de distancia (ISO 16331-1 Clase 1) para longitudes >3 m; cintas métricas solo para segmentos menores a un metro (calibradas a ±0.5 mm según EN 13763-1).
5. Verificación cruzada de peso: Calcule el peso teórico de las vigas usando dimensiones medidas × densidad (7,850 kg/m³), luego compare con informes certificados de fábrica. Desviaciones >±1.2% requieren reinspección.

Para secciones especiales como perfiles Z usados en sistemas de techado livianos, aplican verificaciones adicionales, especialmente para validar rigidez torsional. Nuestra línea de producción de vigas Z incluye perfilometría óptica en línea para verificar rectitud de bordes y consistencia angular dentro de una tolerancia de ±0.3°, crucial al combinar múltiples unidades en sistemas de correas según estándares GB50018-2002.

Comparativa de tolerancias entre tipos de perfiles

Las tolerancias no son universales: varían según geometría del perfil, método de fabricación (laminado en caliente vs conformado en frío) y criticidad de la aplicación. La tabla siguiente refleja límites de especificación observados en 12 proyectos internacionales y alineados con ASTM A6, EN 10034 y GB/T 706:

Más allá de las dimensiones: Integración de verificación de peso en el flujo de calidad

Si bien la precisión dimensional es fundamental, la verificación del peso de las vigas sirve como comprobación final, especialmente para secciones laminadas en caliente donde variaciones menores afectan la distribución de masa. En Hongteng Fengda, cada envío incluye informes dimensionales y certificados de peso emitidos por laboratorios acreditados por SGS/BV. Por ejemplo, nuestra serie de vigas de acero Q345B pasa por pesaje completo de sección (±0.1% repetibilidad) antes de exportar, una práctica que exige los requisitos de ASTM A6 pero es esencial para clientes en cimentaciones eólicas marinas donde márgenes de carga muerta son ≤3%.

Profesionales de compras deben solicitar informes de fábrica que muestren peso real medido versus peso teórico por metro. Discrepancias superiores a ±1% requieren investigación, no solo para conciliación de costos, sino porque desviaciones consistentes pueden indicar anomalías en densidad de materia prima o inconsistencias en temperatura de laminación que afectan vida útil a fatiga. Igualmente, verificar el peso de barras redondas de acero ayuda a detectar problemas de segregación microestructural invisibles a inspección visual.

Conclusión: Construyendo confianza mediante datos verificados

La medición precisa no se trata de perseguir decimales, sino de establecer confianza en todo el ciclo de vida del proyecto: desde validación de diseño y planificación de compras hasta ensamblaje en obra y monitoreo de desempeño a largo plazo. Ya sea validando el peso de la viga I para planificación de izaje, seleccionando entre ángulos de acero y canales de acero para arriostramiento lateral, o especificando cables de acero para eslingas, datos precisos de dimensiones y masa reducen riesgos, evitan retrasos y fortalecen el cumplimiento. Hongteng Fengda ofrece más que acero: ofrecemos confianza mediante mediciones certificadas, estándares globalmente reconocidos (ASTM, EN, JIS, GB) y soporte técnico receptivo para cada consulta, desde cómo medir una viga de acero en condiciones tropicales húmedas hasta optimizar especificaciones de varillas cuadradas de acero para resistencia a corrosión.

¿Necesita informes dimensionales verificados, cálculos personalizados de peso de viga I o ayuda seleccionando el perfil adecuado para su aplicación? Contáctenos hoy mismo: proporcionaremos orientación personalizada, certificaciones de muestra y soporte rápido para cotizaciones de pedidos estándar y OEM.
