Medir con precisión una viga de acero in situ es crucial para la integridad estructural, los cálculos de carga (como el peso de las vigas o el peso de la viga I) y el cumplimiento de QA, especialmente para inspectores, gerentes de proyecto y equipos de control de calidad. Ya sea verificando el peso de una viga I, distinguiendo perfiles de ángulo vs canal, o comprobando las dimensiones de una varilla cuadrada de acero, barra redonda de acero o viga de acero, las herramientas de precisión y las tolerancias estrictas son fundamentales. En Hongteng Fengda, un fabricante y exportador confiable de acero estructural de China, integramos controles de QA conforme a ASTM/EN/GB en cada paso, proporcionando a compradores globales datos confiables sobre ángulos de acero, cables de acero y más. Esto es lo que todo profesional necesita saber.

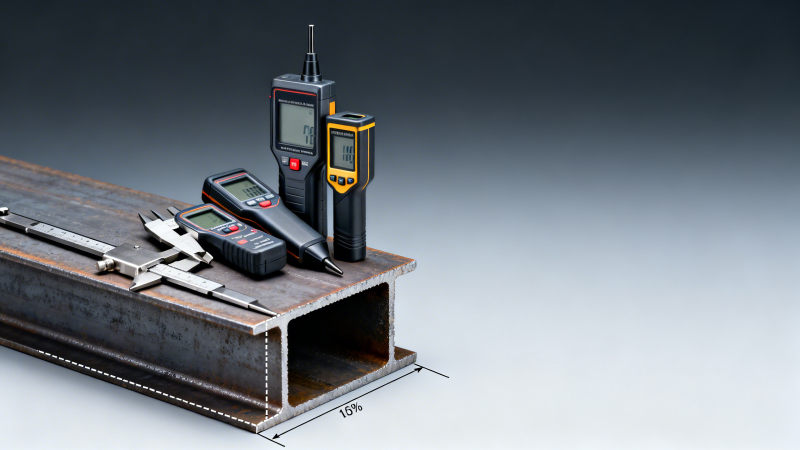

Herramientas esenciales para la medición de vigas de acero in situ

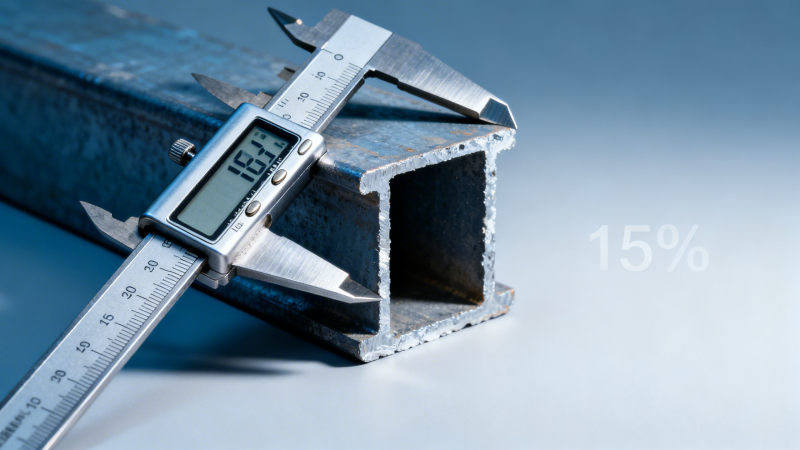

La verificación de campo de la precisión dimensional comienza con la selección del instrumental adecuado. A diferencia de la metrología en taller, las condiciones in situ exigen herramientas robustas, portátiles y repetibles. Una cinta métrica calibrada (Clase I, trazable a ISO 9001) sigue siendo indispensable para verificar la longitud total y el ancho de las alas, pero solo cuando se usa con tensión constante y compensación de temperatura. Para la profundidad, el espesor del alma y el cono de las alas, los calibradores digitales (resolución de 0,01 mm) y los medidores de espesor ultrasónicos (para superficies recubiertas o inaccesibles) son imprescindibles. Los medidores láser de distancia (precisión de ±1 mm en 50 m) agilizan la verificación de diseño en estructuras grandes, mientras que los indicadores de cuadrante con base magnética validan la comba y la curvatura según ASTM A6/A6M. Es crucial que todos los instrumentos se recalibren antes de cada turno y se registren en los informes de QA. En Hongteng Fengda, nuestros kits de QA incluyen llaves de torque certificadas por NIST para validar conexiones atornilladas y durómetros portátiles (escala Rockwell B/C) para verificar la consistencia del grado de material, asegurando que las dimensiones medidas coincidan con el peso de las vigas certificado y las propiedades mecánicas.

Para perfiles complejos como vigas cónicas o secciones compuestas, el escaneo láser 3D complementa los métodos tradicionales. Los escaneos generan nubes de puntos alineadas con modelos de diseño (como Revit o Tekla), permitiendo mapear desviaciones a nivel milimétrico, especialmente útil al validar la curvatura en ensambles de vigas de acero o la torsión en miembros de arriostramiento de barras redondas de acero de gran luz. Esta capacidad respalda auditorías previas a la instalación y análisis forenses posteriores, reduciendo hasta un 40% el riesgo de retrabajo en proyectos de infraestructura de alta precisión en Norteamérica y Medio Oriente.

Tolerancias dimensionales: Comparación de estándares ASTM, EN y GB

Los umbrales de tolerancia no son universales; varían significativamente según la especificación, el tipo de sección y el proceso de fabricación. A continuación, se presenta un resumen comparativo de las tolerancias clave para vigas I y canales laminadas en caliente:

Nota: las comparaciones de ángulo vs canal requieren tablas de tolerancia separadas. Los canales permiten mayor curvatura del alma (hasta 0,2% de la altura), mientras que los ángulos tienen límites más estrictos de rectitud de patas (≤0,15 mm/m). Estas variaciones impactan directamente la continuidad de la carga y la preparación para soldadura. En Hongteng Fengda, todos los envíos incluyen informes de cumplimiento de doble estándar (ej. ASTM + EN), con informes de pruebas dimensionales firmados por inspectores terceros (SGS, BV o TÜV). Esto garantiza una aceptación fluida durante inspecciones in situ, incluso donde los códigos locales exigen conformidad híbrida.

Controles de QA más allá de las dimensiones: Verificación de peso y trazabilidad del material

Si bien los controles dimensionales dominan los protocolos de campo, la validación del peso es una herramienta secundaria poderosa de QA, especialmente para detectar riesgos de sustitución o inconsistencias en el laminado. El peso teórico de una viga I (kg/m o lb/ft) se deriva de las dimensiones nominales y la densidad (7.850 kg/m³). Una desviación de ±3% entre el peso medido y calculado de una viga I justifica una revisión metalúrgica completa. El pesaje en campo utiliza básculas de plataforma calibradas (capacidad ≥5x la masa de la viga) y procedimientos de tara verificados. Para vigas largas (>6 m), se acepta el pesaje segmentado con interpolación según el Anexo B de EN 10025-1.

La trazabilidad del material está directamente ligada a este proceso. Cada paquete de Hongteng Fengda incluye etiquetas con número de colada que coinciden con los informes de prueba del molino (MTR), que detallan composición química, resistencia a la tracción, punto de fluencia y valores de impacto Charpy. Al verificar ángulos de acero o varillas cuadradas de acero, los inspectores comparan los niveles de azufre/fósforo en los MTR con los requisitos para servicio sísmico o a bajas temperaturas. En proyectos en climas fríos de Canadá y Escandinavia, suministramos grados adicionales con pruebas de impacto (ej. ASTM A992 con CVN a -40°C), documentados en dosieres de QA bilingües.

Para aplicaciones críticas contra corrosión, la integridad superficial se valúa mediante pruebas de exposición a niebla salina (ASTM B117) y medidores de espesor de recubrimiento. Nuestro Tubo Galvanizado cumple estrictamente con ASTM A123 para galvanizado en caliente, garantizando un espesor mínimo de 45 µm en componentes estructurales, extendiendo directamente la vida útil en entornos agresivos como minería de carbón o infraestructura marina.

Errores comunes y cómo evitarlos

Incluso inspectores experimentados cometen errores evitables. Primero: ignorar la expansión térmica. Una viga I de 12 m expuesta a 35°C (vs. 20°C de calibración) se expande ~2,1 mm, suficiente para clasificar erróneamente una tolerancia límite como fuera de especificación. Siempre registre la temperatura ambiente y aplique factores de corrección ASTM E228. Segundo: identificar incorrectamente tipos de perfil. Confundir ángulo vs canal durante la inspección de recepción lleva a apilamiento incorrecto y daños por manipulación. Use tarjetas de identificación con diagramas de silueta y nomenclatura estandarizada (ej. "L100×100×10" vs. "C200×75×9"). Tercero: pasar por alto efectos de tensión residual. Barras redondas de acero dobladas en frío o segmentos de vigas de acero cortados con láser pueden presentar recuperación elástica post-fabricación, requiriendo mediciones solo después de períodos de relajación de tensiones.

Hongteng Fengda mitiga estos riesgos mediante auditorías dimensionales por video previas al envío, donde los clientes reciben videos con marca de tiempo de mediciones realizadas en vivo en nuestro laboratorio acreditado ISO 17025. Esta transparencia genera confianza antes del envío y reduce disputas costosas en puertos de destino.

¿Por qué asociarse con un sistema de QA integrado al fabricante?

La medición in situ no solo detecta defectos, sino que los previene desde el origen. Los fabricantes de acero estructural con sistemas de QA integrados (como Hongteng Fengda) incorporan controles dimensionales en cada etapa: inspección de materia prima, monitoreo de pasadas de laminación, verificación de alineación en bancos de enfriamiento y control final de enderezado. Nuestra máquina de medición por coordenadas (CMM) vinculada al ERP archiva digitalmente el 100% de las mediciones, generando gráficos de control estadístico de procesos (SPC) en tiempo real para parámetros como conicidad del alma y paralelismo de alas.

Esta trazabilidad integral significa que su equipo recibe no solo productos, sino paquetes de datos verificables que incluyen peso teórico de vigas, registros de peso real, mapas de calor de desviaciones dimensionales y matrices de cumplimiento con sus estándares especificados (AISI, JIS, EN, GB, etc.). Para profesionales de compras en proyectos multinacionales, esto elimina pruebas redundantes y acelera el despacho aduanero. Para gerentes de seguridad, proporciona garantía documentada de que cada punto de anclaje de cable de acero y empalme de viga de acero cumple con los supuestos de carga diseñados.

Ya sea que esté especificando varillas cuadradas de acero para andamios modulares o adquiriendo ángulos de acero para mezzanines industriales, la precisión comienza mucho antes de que la viga salga del patio. Permita que Hongteng Fengda respalde su próximo proyecto con QA respaldada por fábrica, cumplimiento global y asociación técnica receptiva. Obtenga hoy su solución personalizada de acero estructural: contáctenos para soporte de ingeniería, certificación dimensional y coordinación logística sin problemas.
