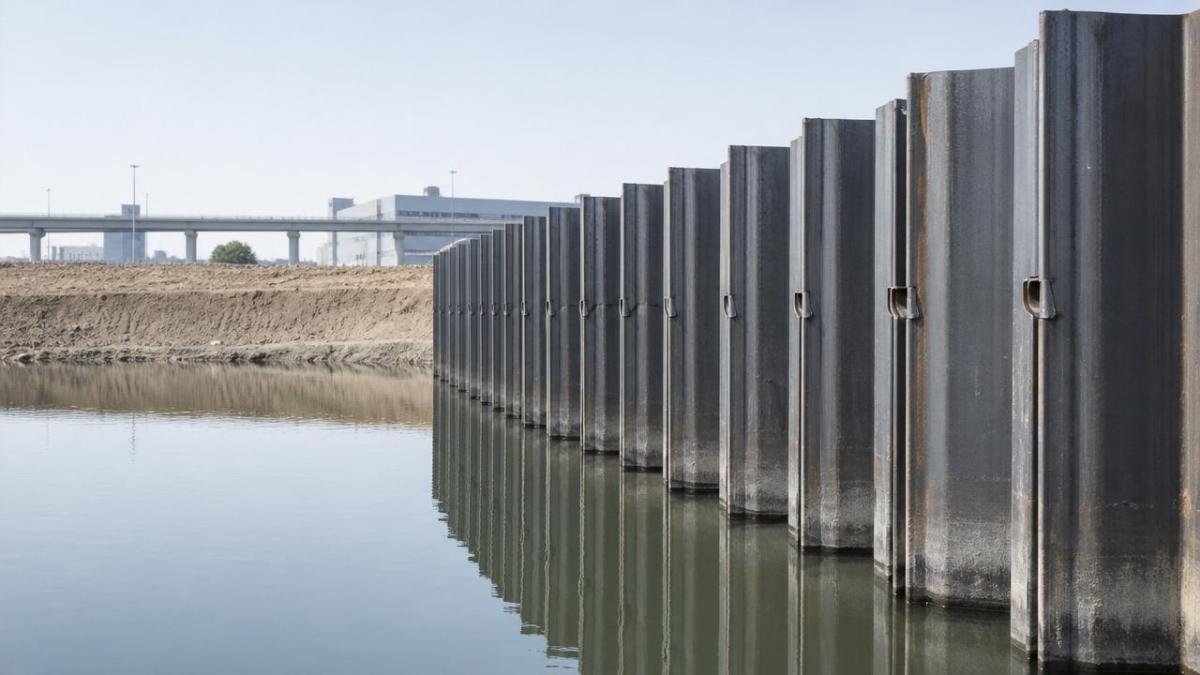

Las tablestacas de acero para muros de contención son una solución fundamental para el soporte de excavaciones, estructuras costeras, sótanos y proyectos de infraestructura donde la presión lateral del terreno, el control de aguas subterráneas y la eficiencia de la instalación deben evaluarse cuidadosamente. Para los equipos de evaluación técnica, seleccionar el perfil de tablestaca adecuado implica más que comparar el módulo de sección: requiere revisar las condiciones del suelo, el margen de corrosión, el rendimiento de hincado, la integridad de la conexión y el cumplimiento de las normas ASTM, EN, JIS o GB. Este artículo describe las notas clave de diseño para respaldar una especificación más segura, mejores decisiones de adquisición y una ejecución de proyectos más confiable.

En la adquisición de acero entre empresas (B2B), las decisiones sobre tablestacas suelen situarse entre el diseño geotécnico, la verificación estructural, la logística de obra y el control de riesgos comerciales. Una tablestaca técnicamente adecuada debe cumplir con los requisitos de estabilidad, durabilidad, hincado y disponibilidad, sin generar presiones innecesarias en el cronograma.

Contexto de diseño para tablestacas de muros de contención

Las tablestacas de acero para muros de contención se especifican comúnmente para excavaciones temporales, muros de muelle permanentes, protección contra inundaciones, sótanos subterráneos, estribos de puentes y soporte de zanjas. Cada aplicación impone diferentes requisitos en cuanto a rigidez de la sección, rendimiento de enclavamiento, protección contra la corrosión y método de instalación.

Para los evaluadores técnicos, el primer paso es definir si el muro es temporal, semipermanente o permanente. Un sistema de soporte de excavación de 3 meses puede tolerar supuestos de corrosión diferentes a los de una estructura costera de 50 años expuesta a agua rica en cloruros.

Aplicaciones típicas de muros de contención

Un mismo perfil de tablestaca puede comportarse de manera muy diferente según la profundidad de empotramiento, la sobrecarga, el nivel freático y la tolerancia de instalación. Una clasificación temprana ayuda a reducir los ciclos de rediseño y los cambios en el proceso de adquisición tras la publicación de la licitación.

• Servicios de apoyo para excavaciones de sótanos, zanjas para servicios públicos y construcciones mediante el método de corte y recubrimiento.
• Muros de contención costeros para puertos, riberas de ríos, ataguías y barreras contra inundaciones.
• Sistemas de contención de infraestructuras cerca de carreteras, vías férreas, puentes y plantas industriales.
• Retención temporal de tierras donde se deben evaluar los daños causados por la extracción, la reutilización y el tráfico rodado.

Información clave del proyecto antes de la selección del perfil

Antes de comparar tablestacas laminadas en caliente o conformadas en frío, los equipos de diseño deben confirmar al menos 6 parámetros técnicos: estratigrafía del suelo, nivel freático, altura de retención, sobrecarga, vida útil de diseño y limitaciones de instalación.

Una altura de contención de 4 m, 8 m o 12 m puede dar lugar a un comportamiento del muro completamente diferente. Los muros en voladizo pueden ser adecuados para alturas de contención menores, mientras que los sistemas anclados o apuntalados suelen ser necesarios para excavaciones más profundas.

Para los equipos de compras, estos datos también influyen en el tipo de acero, la longitud de los pilotes, el alcance del recubrimiento, la agrupación de entregas y la documentación de inspección. Si falta alguno de estos parámetros, el riesgo de retraso en la entrega puede aumentar entre 2 y 4 semanas si se necesitan perfiles de reemplazo.

Verificaciones estructurales y selección de secciones

Una tablestaca de acero fiable para muros de contención debe cumplir con los requisitos de flexión, cortante, deflexión, empotramiento y estabilidad global. El módulo de sección es importante, pero no es el único indicador de rendimiento.

Los equipos de evaluación técnica suelen comparar el módulo de sección elástica, el momento de inercia, el tipo de acero, el espesor del alma, la geometría del ala, el tipo de enclavamiento y el peso del pilote por metro. Estos valores afectan directamente tanto a la capacidad estructural como al comportamiento de hincado.

Parámetros de ingeniería básicos

La siguiente tabla resume los parámetros de evaluación comunes utilizados durante la especificación preliminar. El ingeniero del proyecto deberá verificar los valores de diseño reales según los datos de la investigación geotécnica y el código de diseño aplicable.

La conclusión principal es que la capacidad, la rigidez y la viabilidad de la instalación deben evaluarse conjuntamente. Un pilote más pesado puede mejorar la resistencia a la flexión, pero también puede requerir grúas más grandes, martillos vibratorios más potentes o un mayor tiempo de fabricación.

Sistemas en voladizo, anclados y arriostrados

Los muros de tablestacas en voladizo son más sencillos de instalar, pero su eficiencia disminuye a medida que aumenta la altura de contención. Para cortes más profundos, las varillas de anclaje, las vigas de soporte, los puntales o los sistemas de amarre pueden reducir el momento flector y la deflexión.

Un diseño preliminar puede contemplar tres disposiciones estructurales: voladizo para trabajos poco profundos, muros anclados para zonas costeras o excavaciones profundas, y sistemas arriostrados internamente cuando los límites de la propiedad restringen la instalación de anclajes.

Control de deflexión

Los límites de deflexión suelen estar determinados por las estructuras cercanas más que por la resistencia del acero. En las obras de sótanos urbanos, el control del movimiento puede ser más importante que alcanzar la tensión máxima admisible del perfil seleccionado.

Consideraciones sobre el suelo, las aguas subterráneas y la corrosión

Las condiciones del suelo influyen notablemente en el diseño de tablestacas de acero para muros de contención. La arena densa, la arcilla blanda, el material de relleno, las lentes de grava y la roca erosionada pueden requerir diferentes estrategias de hincado y supuestos de empotramiento.

El agua subterránea ejerce presión hidrostática y puede generar filtraciones o riesgo de erosión interna. En el caso de ataguías y excavaciones de sótanos, la estanqueidad en las uniones y la penetración en capas de baja permeabilidad son aspectos esenciales a revisar.

Margen de corrosión y medidas de protección

El margen de corrosión suele estar determinado por el entorno de exposición, la vida útil prevista, el acceso para la inspección y la estrategia de recubrimiento. Un muro temporal puede utilizar pilotes sin recubrimiento, mientras que las obras marinas permanentes pueden requerir recubrimiento, protección catódica o secciones más gruesas.

Para estructuras de larga duración, los equipos técnicos pueden evaluar la pérdida de espesor a lo largo de 25, 50 o 75 años. Los márgenes de corrosión conservadores ayudan a evitar la subestimación de la capacidad de flexión al final de la vida útil de diseño.

Componentes de acero inoxidable relacionados en proyectos de acero

Si bien las tablestacas de acero al carbono predominan en las estructuras de muros de contención, los componentes de acero inoxidable pueden aparecer en accesorios, elementos de fabricación, detalles de drenaje, conexiones arquitectónicas e interfaces de decoración urbana expuestas donde se requiere resistencia a la corrosión o capacidad de moldeo.

Para satisfacer dichas necesidades de soporte, Hongteng Fengda también suministra varillas cuadradas de acero inoxidable 201, con tamaños de barra cuadrada desde 18 mm hasta 47 mm y longitudes personalizadas desde 1 m hasta 6 m.

Este material ofrece una resistencia a la tracción de al menos 520 MPa, un límite elástico de al menos 275 MPa, una elongación de entre el 55 % y el 60 %, una dureza que no supera los 183 HB y una conformabilidad práctica para usos en la construcción y la fabricación.

Límites de especificación

Las barras de acero inoxidable no deben considerarse un sustituto de los perfiles de tablestacas prefabricadas. Es preferible considerarlas como elementos de acero complementarios cuando un proyecto requiere varillas, barras, perfiles o componentes fabricados según las normas ASTM, AISI, JIS, GB, DIN o EN.

Viabilidad de la instalación y control de riesgos del sitio

Incluso una tablestaca de acero correctamente diseñada para muros de contención puede resultar inviable comercialmente si se ignoran las restricciones de instalación. Antes de la adquisición, se deben verificar el método de hincado, el acceso de los equipos, los límites de vibración, el control del ruido y las obstrucciones subterráneas.

Los métodos de instalación más comunes incluyen la hinca por vibración, la hinca por impacto, el prensado hidráulico y la perforación previa. El método más adecuado depende de la densidad del suelo, la longitud del pilote, las restricciones ambientales y las posibles molestias a las estructuras cercanas.

Lista de verificación del rendimiento de conducción

Una revisión práctica del sitio debe incluir cinco factores de instalación: capacidad del martillo, rectitud del pilote, lubricación de los enclavamientos, criterios de rechazo y plan de monitoreo. Estos factores reducen el riesgo de daños en los enclavamientos o penetración incompleta.

1. Confirme el radio de la grúa, la altura de elevación y las condiciones de seguridad de la plataforma de trabajo.
2. Adapte la energía del martillo o la fuerza vibratoria a la longitud del pilote y a la resistencia del suelo.
3. Inspeccione los sistemas de bloqueo antes de conducir y después de la descarga de la entrega.
4. Establecer una tolerancia de verticalidad aceptable, que se revisa habitualmente según los requisitos del proyecto.
5. Registrar la tasa de penetración, la profundidad de rechazo y el ruido o la desviación anormales.

Riesgos comunes en los sitios

Las inclusiones duras, las rocas, los cimientos antiguos y la grava densa pueden aumentar la resistencia a la hinca. Si no se detectan durante la inspección, estas condiciones pueden provocar el pandeo de los pilotes, el desgarro de los enclavamientos o retrasos de varios días por zona de trabajo.

En zonas sensibles a las vibraciones, puede ser preferible el prensado hidráulico, aunque la productividad puede ser menor que la del accionamiento vibratorio. La evaluación técnica debe tener en cuenta la velocidad de instalación, las limitaciones ambientales y la disponibilidad del equipo.

Normas, Adquisiciones y Documentación de Calidad

En proyectos internacionales, la adquisición de tablestacas de acero debe ajustarse a los criterios de aceptación medibles. La referencia estándar, el grado, la tolerancia dimensional, el certificado de prueba de fábrica y el alcance de la inspección deben estar claros antes de la aprobación del contrato.

Hongteng Fengda fabrica y exporta productos de acero estructural desde China, ofreciendo a compradores de todo el mundo especificaciones estándar y soluciones personalizadas que cumplen con los requisitos de ASTM, EN, JIS y GB, según corresponda.

Matriz de decisión de adquisiciones

Los compradores técnicos suelen comparar proveedores utilizando criterios de ingeniería, producción y logística. La siguiente tabla describe puntos de control prácticos para tablestacas de acero para muros de contención y pedidos de acero estructural relacionados.

El proveedor más útil no es simplemente el que ofrece el precio unitario más bajo. Un socio fiable debe proporcionar materiales con trazabilidad garantizada, plazos de entrega estables, comunicación clara y asistencia práctica cuando cambien las especificaciones.

Documentos de calidad que se deben solicitar

Para la revisión técnica, la documentación habitual incluye certificados de prueba de fábrica, listas de empaque, registros de inspección dimensional, informes de recubrimiento (si corresponde) y fotografías del envío. Para proyectos de mayor envergadura, se puede coordinar una inspección previa al envío antes de la carga.

Los equipos de compras también deben definir las normas de marcado, los límites de peso de los paquetes y la secuencia de descarga. Un plan de empaquetado claro puede ahorrar entre uno y dos pasos de manipulación por entrega y reducir la confusión en las obras de construcción congestionadas.

Notas prácticas sobre especificaciones para equipos técnicos

Una especificación concisa facilita la coordinación entre diseñadores, contratistas, fabricantes e inspectores. Debe indicar la aplicación del proyecto, la norma de diseño, el tipo de pilote, la calidad, la longitud, la cantidad, los requisitos de recubrimiento, el alcance de las pruebas y el destino de entrega.

En el caso de las tablestacas de acero para muros de contención, la ambigüedad en la redacción puede generar costosos problemas de interpretación. Por ejemplo, la expresión "tableta adecuada" es menos precisa que especificar las propiedades de la sección, el grado del acero, la tolerancia admisible y la documentación requerida.

Proceso de revisión recomendado de 6 pasos

Una revisión técnica estructurada reduce el riesgo de abastecimiento antes de la confirmación de la orden de compra. El siguiente enfoque de 6 pasos es práctico para contratistas, equipos EPC, distribuidores y departamentos de compras de ingeniería.

1. Confirme las hipótesis de diseño, incluyendo la altura de retención, el nivel freático, la sobrecarga y la vida útil de diseño.
2. Seleccione el perfil en función de la capacidad de momento, la rigidez, el empotramiento y los requisitos de enclavamiento.
3. Compruebe la viabilidad de la instalación teniendo en cuenta la capacidad del martillo, el acceso, los límites de vibración y la resistencia del suelo.
4. Defina el margen de corrosión, el recubrimiento o las medidas de protección para la categoría de exposición.
5. Verifique las normas, los certificados de fábrica, la tolerancia dimensional y los puntos de inspección.
6. Alinear el cronograma de entrega, el método de embalaje, la ruta de envío y la secuencia de descarga en el sitio.

Errores frecuentes en las especificaciones

Un error común es seleccionar el material basándose únicamente en el peso por metro. El peso influye en el costo y la manipulación, pero no refleja completamente la capacidad de flexión, la rigidez, la durabilidad del sistema de encaje ni la compatibilidad con los sistemas de pared existentes.

Otro error consiste en ignorar los requisitos de extracción para las obras temporales. Si es necesario reutilizar los pilotes, se deben evaluar los daños causados por la hinca, el desgaste de los enclavamientos y los daños en el revestimiento antes de estimar su valor de recuperación.

¿Cuándo consultar al fabricante con anticipación?

La consulta con el fabricante resulta valiosa cuando las cantidades superan varios cientos de toneladas, cuando se requieren longitudes no estándar o cuando la entrega debe coordinarse entre varias etapas de la construcción.

La comunicación temprana también ayuda a identificar perfiles disponibles, estándares equivalentes, optimización del corte y ciclos de producción realistas. Esto es especialmente importante para proyectos transfronterizos que abarcan Norteamérica, Europa, Oriente Medio y el Sudeste Asiático.

Trabajar con un socio exportador de acero estructural

Hongteng Fengda ofrece soporte a los compradores que necesitan productos de acero estructural, incluyendo perfiles angulares, perfiles en U, vigas de acero, perfiles de acero conformados en frío y componentes personalizados para aplicaciones de construcción e industriales.

En los proyectos de muros de contención, el valor de un proveedor fiable se mide en cuatro áreas prácticas: calidad constante del acero, revisión ágil de las especificaciones, plazos de entrega predecibles y precisión en la documentación de exportación.

Qué pueden esperar los compradores técnicos

Un proceso de suministro profesional comienza con los planos, las especificaciones, la ubicación del proyecto, la cantidad, los requisitos estándar y el cronograma de entrega previsto. A partir de ahí, el fabricante puede confirmar la viabilidad y proporcionar una cotización adecuada.

• Soporte para los requisitos estándar y de fabricantes de equipos originales (OEM) de acero estructural.
• Control de calidad conforme a las principales normas internacionales, cuando corresponda.
• Planificación de la producción para garantizar un suministro estable y plazos de entrega fiables.
• Experiencia en exportación de proyectos globales de construcción, fabricación e infraestructura.

Las tablestacas de acero para muros de contención deben evaluarse como parte de un sistema integral de ingeniería y adquisición, no como un producto aislado. El comportamiento del suelo, las propiedades de la sección, el margen de corrosión, el método de instalación y la documentación influyen en el éxito del proyecto.

Si su equipo está evaluando opciones de tablestacas, componentes de acero estructural o suministro de acero a medida para un próximo proyecto, póngase en contacto con Hongteng Fengda para hablar sobre las especificaciones, los requisitos de entrega y las soluciones de abastecimiento personalizadas.
