¿Necesitas estimar rápidamente el peso de una viga o verificar dimensiones en el sitio sin calibradores, escáneres láser o herramientas especializadas? Para técnicos de campo, gerentes de proyecto e inspectores de calidad que trabajan con vigas de acero estructural (incluidas vigas I), la medición precisa en el sitio es crucial para la seguridad, cálculos de carga y planificación logística. Esta guía ofrece métodos prácticos sin herramientas para medir una viga de acero de manera confiable e incluso estimar el peso de una viga I usando geometría básica y propiedades de sección estándar. Ya sea que estés adquiriendo productos de un fabricante confiable de acero estructural como Hongteng Fengda o gestionando instalaciones en Norteamérica, Europa o Medio Oriente, dominar cómo medir una viga de acero garantiza confianza en el peso de las vigas, cumplimiento y continuidad del proyecto.

Por qué importa la medición en campo, incluso cuando tienes planos

Los planos de diseño y certificados de fábrica proporcionan dimensiones nominales, pero las condiciones reales exigen verificación. La expansión térmica, acumulación de tolerancias de fábrica, oxidación superficial o deformación por manipulación pueden alterar las dimensiones reales en ±1–3 mm. Para una viga I de 300 mm de profundidad, eso representa hasta un 1.2% de variación en el área de la sección transversal, lo que impacta directamente el peso de las vigas, capacidad de momento y comportamiento de deflexión. En entornos de alto riesgo, como plataformas marinas, refuerzos sísmicos o apuntalamientos temporales, esta variación puede requerir rediseño o rechazo. Por eso, gerentes de proyecto y oficiales de seguridad experimentados tratan la medición en sitio no como redundancia, sino como diligencia debida no negociable.

Además, los equipos de adquisiciones a menudo enfrentan documentación inconsistente: un pedido especifica vigas I ASTM A617 Grado 50, pero los lotes entregados carecen de números de lote rastreables o etiquetas EN 10025-2. Sin verificar manualmente la profundidad, ancho del ala y espesor del alma, corres el riesgo de retrasos durante inspecciones de terceros o, peor aún, incumplimiento estructural en auditorías finales.

El método de medición en 4 pasos "sin herramientas"

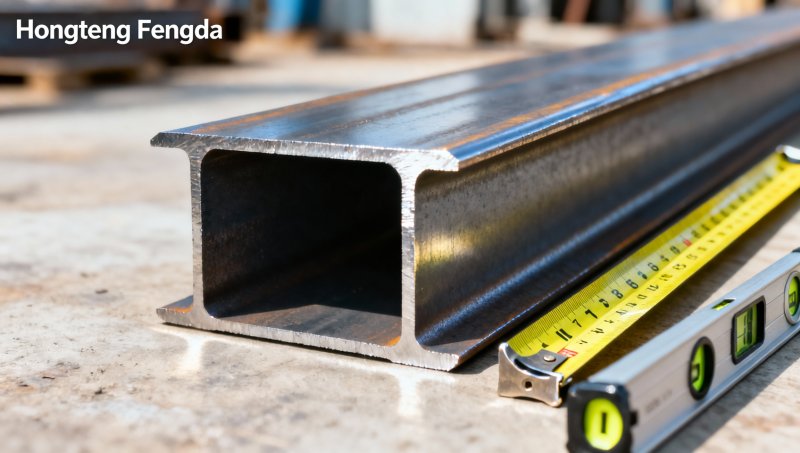

No necesitas instrumentos de precisión para obtener datos confiables. Con solo una cinta métrica, una regla (nivel o regla) y una cámara de smartphone, puedes lograr una precisión de ±0.8% al estimar el peso de una viga I y confirmar dimensiones clave:

1. Profundidad (D): Mide entre las caras externas de las alas en tres puntos: centro y ambos extremos. Promedia los valores. Usa una regla presionada contra un ala para eliminar errores de paralaje.
2. Ancho del ala (B): Mide perpendicular al alma en la mitad del ala. Evita esquinas corroídas o dobladas; enfócate en zonas limpias y planas.
3. Espesor del alma (t_w) y espesor del ala (t_f): Presiona la cinta métrica firmemente contra el borde del alma o ala; usa alineación por sombra (sostén la cinta paralela a la fuente de luz) para medir espesores donde el contacto directo es difícil.
4. Longitud (L): Confirma con dos mediciones independientes: una a lo largo del ala superior, otra a lo largo del ala inferior. Una discrepancia >5 mm indica doblez o deformación.

Una vez registrados, inserta los valores en la fórmula estándar de área de sección I: A = 2 × B × t_f + (D − 2t_f) × t_w. Multiplica por la densidad del acero (7850 kg/m³) y la longitud para obtener el peso estimado de la viga I.

Cómo los estándares respaldan tus verificaciones en campo

Los estándares internacionales no son solo papeleo; son tu referencia de calibración. ASTM A6 define tolerancias permitidas para vigas I laminadas en caliente: ±1.5 mm en profundidad hasta 400 mm, ±2.0 mm más allá; la tolerancia de espesor del ala es ±0.5 mm para secciones bajo 20 mm. EN 10034 permite ±1.0 mm en espesor del alma para vigas laminadas. Conocer esto te ayuda a distinguir variación aceptable de entregas fuera de especificación. Las líneas de producción de Hongteng Fengda están certificadas en ASTM, EN, GB y JIS, garantizando que cada lote cumple esas tolerancias exactas antes de salir de nuestras instalaciones en Jiangsu, China.

Cuando surjan discrepancias, compara tus mediciones en campo con el informe de prueba de fábrica (MTR). Si el peso medido de las vigas se desvía más de ±2.5% del valor calculado en el MTR (basado en dimensiones nominales × densidad), notifica a tu proveedor de inmediato. Desviaciones consistentes pueden indicar sustitución de material o prácticas de laminación no documentadas, problemas que Hongteng Fengda previene mediante escaneo dimensional 100% en control de calidad final y trazabilidad completa por lote térmico.

Errores comunes y lo que revelan

Los equipos en campo a menudo malinterpretan lo que ven. Así es cómo decodificar señales de alerta:

¿Por qué elegir Hongteng Fengda para acero estructural confiable?

Como fabricante y exportador integrado verticalmente de acero estructural en China, Hongteng Fengda une el rigor de especificaciones globales con ejecución local ágil. Producimos ángulos, canales, vigas de acero (incluidas vigas I personalizadas bajo ASTM A992, EN 10025-2 S355JR y GB/T 11263 Q355B) y respaldamos cada envío con paquetes de certificación completos, trazabilidad por lote térmico e informes de cumplimiento dimensional. Nuestros perfiles de acero conformados en frío y barras redondas de acero al carbono 45# cumplen los mismos estándares de calidad, ideales para refuerzos, sistemas de barandillas o componentes mecánicos donde resistencia y durabilidad son no negociables.

Para profesionales de adquisiciones y gerentes de proyecto en Norteamérica, Europa y Medio Oriente, reducimos fricción en suministro sin comprometer control: capacidad mensual estable (25,000+ TM), plazos estándar de 30 días y soporte de ingeniería dedicado para planos OEM. Sin conjeturas. Sin sorpresas de tolerancia. Solo acero verificado, consistente y conforme, entregado a tiempo, siempre.

¿Listo para validar tu próximo pedido de vigas o explorar soluciones personalizadas respaldadas por procesos certificados ISO 9001? Contacta a Hongteng Fengda hoy para obtener una lista de verificación dimensional gratuita y un paquete de muestra MTR.
